10.5 Anbringen und Abnehmen der Module
Das linke und rechte Aufsteckmodul sowie das Modul auf der Rückseite des Gerätes können, wie in den
folgenden Abbildungen dargestellt, angebracht und abgenommen werden.
10.5.1 Blindadapter
Der Blindadapter (linkes Aufsteckmodul) kann über drei Schrauben an das Gerät angeracht bzw. vom Gerät
abgenommen werden. Um die Schrauben zu lösen bzw. zu befestigen, wird ein Torx Schraubendreher T20
benötigt, das Anzugsmoment beträgt 0,5 Nm.

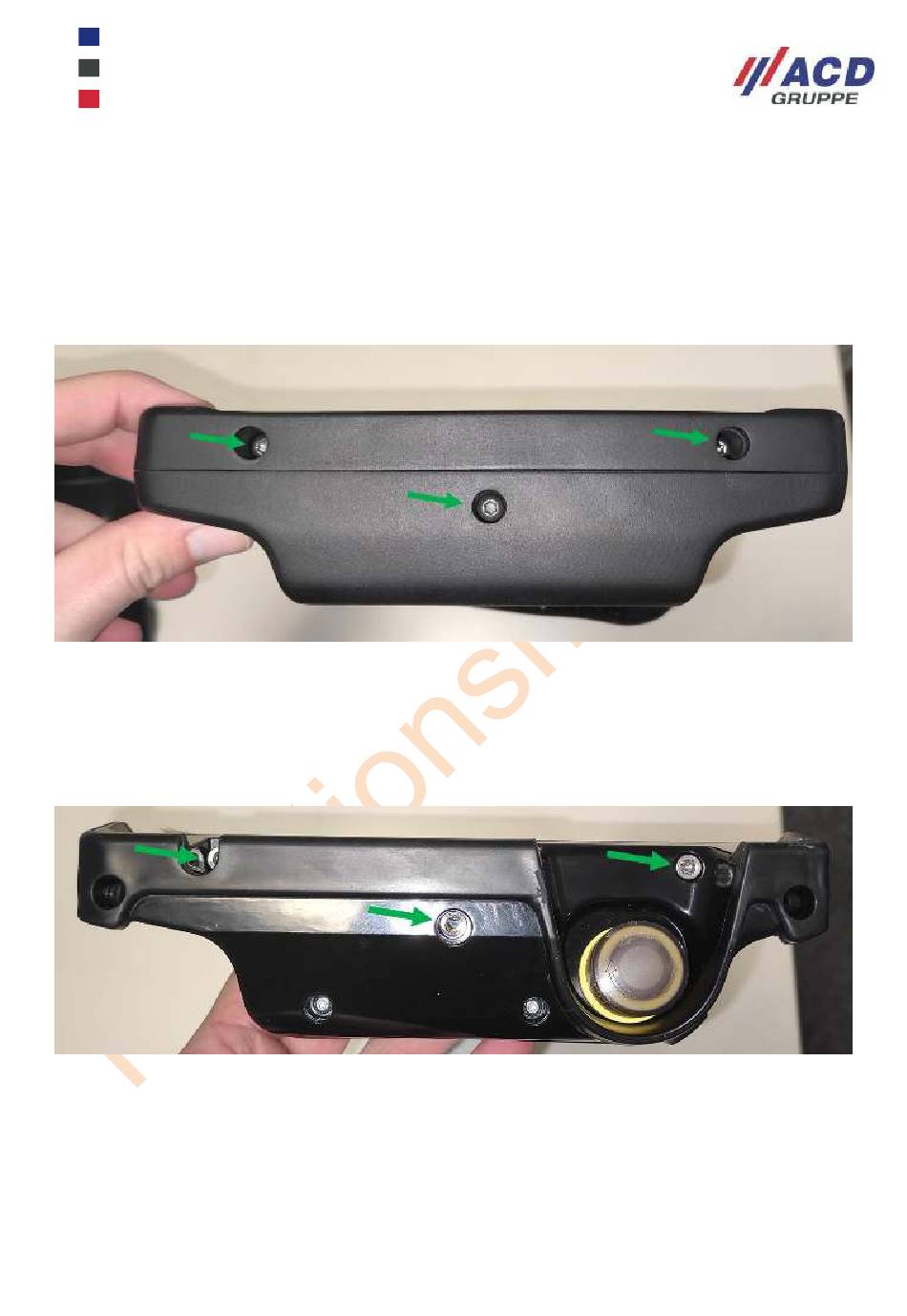

Abbildung 24: Anbringen und Abnehmen des Blindadapters
10.5.2 M2Not-Halt10
Das M2Not-Halt10 Modul (rechtes Aufsteckmodul) kann über drei Schrauben an das Gerät angebracht bzw.
vom Gerät abgenommen werden. Um die Schrauben zu lösen bzw. zu befestigen, wird ein Inbussschlüssel
3,0 benötigt, das Anzugsmoment beträgt 0,5 Nm.
Abbildung 25: Anbringen und Abnehmen des M2Not-Halt10
®
