11.1.8.4 Hinweise zur Verdrahtung der Stecker X1, X21, X22
Im Folgenden werden Hinweise zur Verdrahtung der Stecker des M2Smart
An die Stecker X1, X21, X22 des M2Smart
angeschlossen werden.
Abisolierlänge Draht: 10 mm
Zum Verdrahten des Steckers muss mit einem kleinen Schraubenzieher der gelbe Push-in-Federanschluss
ganz nach unten gedrückt werden, der abisolierte Draht wird eingeführt und der gelbe Push-in-Anschluss
wieder losgelassen.
Zur Kontrolle am Draht ziehen, dieser muss fest in der Klemme sitzen.

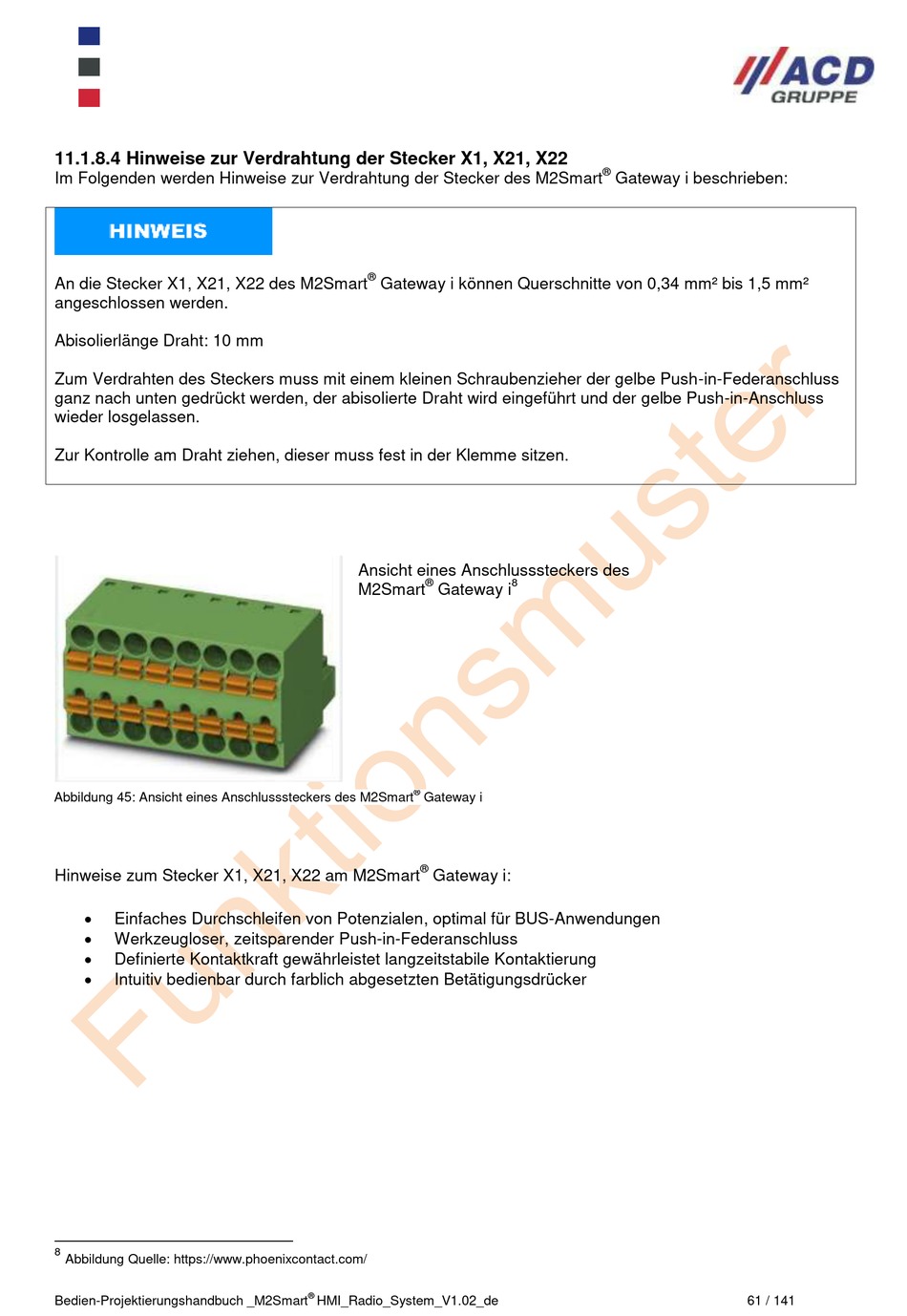

Abbildung 45: Ansicht eines Anschlusssteckers des M2Smart
Hinweise zum Stecker X1, X21, X22 am M2Smart

Einfaches Durchschleifen von Potenzialen, optimal für BUS-Anwendungen

Werkzeugloser, zeitsparender Push-in-Federanschluss

Definierte Kontaktkraft gewährleistet langzeitstabile Kontaktierung

Intuitiv bedienbar durch farblich abgesetzten Betätigungsdrücker
8
Abbildung Quelle: https://www.phoenixcontact.com/
Bedien-Projektierungshandbuch _M2Smart
®
Gateway i können Querschnitte von 0,34 mm² bis 1,5 mm²
Ansicht eines Anschlusssteckers des
®
M2Smart Gateway i
®
Gateway i
®
Gateway i:
®
