Nachfolgend ist die Verstellung des M2Zustimm10 beschrieben.

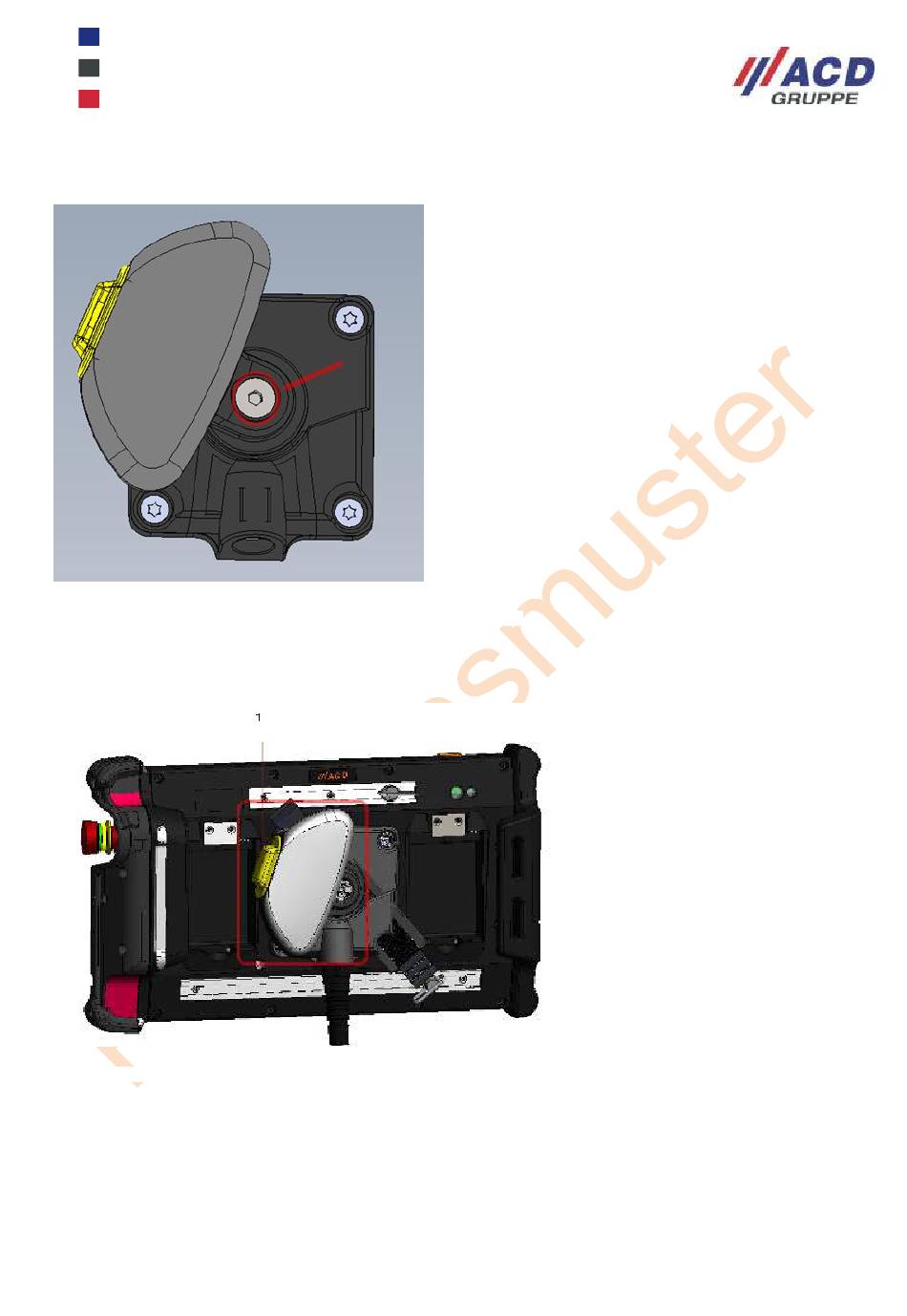

Abbildung 32: Schraube M2Zustimm10 zur Verstellung
Abbildung 33: M2Zustimm10 Verstellung
Bedien-Projektierungshandbuch _M2Smart
Zur Verstellung des M2Zustimm10 ist die Schraube in
der Mitte mit einem Inbus 4,0 Schlüssel zu lösen.
Danach kann der M2Zustimm10 in die gewünschte
Position gedreht und wieder festgezogen werden. Das
Anzugsdrehmoment beträgt 0,5 Nm
Den Taster darf nicht weiter als 360° gedreht werden.
®
HMI_Radio_System_V1.02_de
Rückansicht des M2Smart
Radio mit M2Zustim10 Modul.
Der Zustimmtaster kann
mechanisch gedreht werden, um
eine ergonomische Bedienung für
Rechts- als auch Linkshänder zu
ermöglichen.
