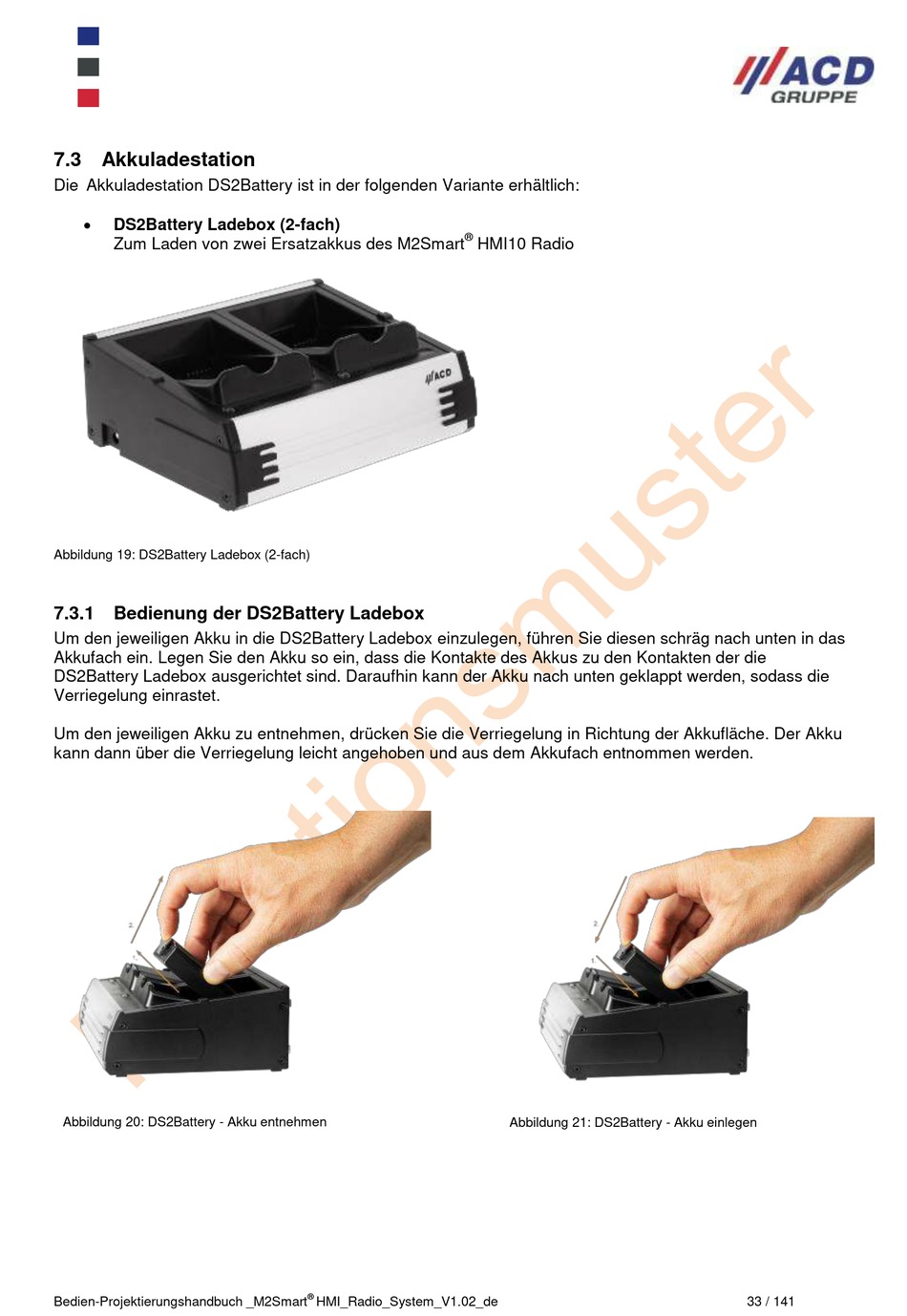

7.3 Akkuladestation
Die Akkuladestation DS2Battery ist in der folgenden Variante erhältlich:

DS2Battery Ladebox (2-fach)
Zum Laden von zwei Ersatzakkus des M2Smart
Abbildung 19: DS2Battery Ladebox (2-fach)
7.3.1 Bedienung der DS2Battery Ladebox
Um den jeweiligen Akku in die DS2Battery Ladebox einzulegen, führen Sie diesen schräg nach unten in das
Akkufach ein. Legen Sie den Akku so ein, dass die Kontakte des Akkus zu den Kontakten der die
DS2Battery Ladebox ausgerichtet sind. Daraufhin kann der Akku nach unten geklappt werden, sodass die
Verriegelung einrastet.
Um den jeweiligen Akku zu entnehmen, drücken Sie die Verriegelung in Richtung der Akkufläche. Der Akku
kann dann über die Verriegelung leicht angehoben und aus dem Akkufach entnommen werden.
Abbildung 20: DS2Battery - Akku entnehmen
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Radio
®
HMI_Radio_System_V1.02_de
Abbildung 21: DS2Battery - Akku einlegen
