ACD GRUPPE M2Smart HMI10 Radio Projektierungshandbuch Seite 82

®

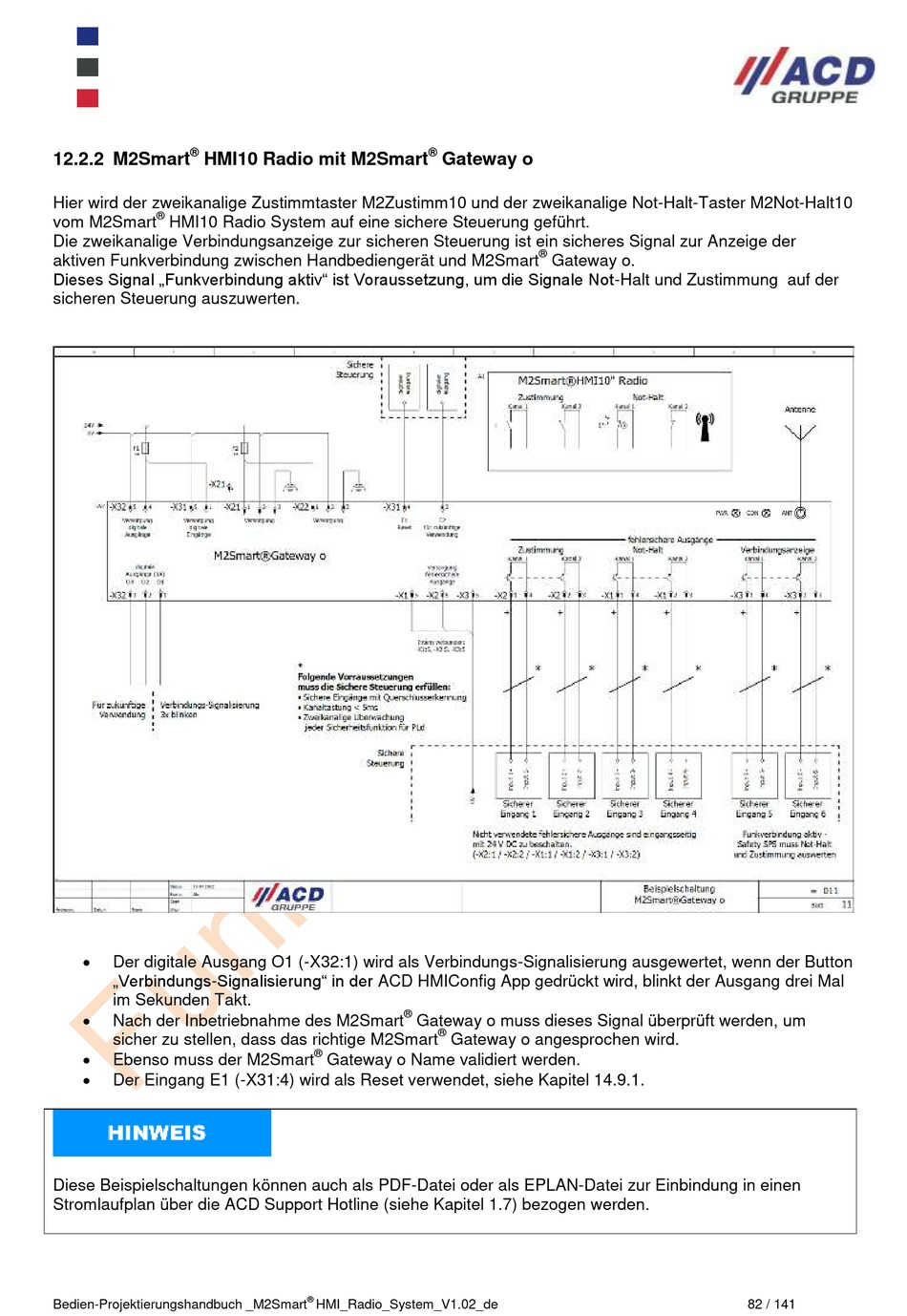

12.2.2 M2Smart HMI10 Radio mit M2Smart
Hier wird der zweikanalige Zustimmtaster M2Zustimm10 und der zweikanalige Not-Halt-Taster M2Not-Halt10
®
vom M2Smart HMI10 Radio System auf eine sichere Steuerung geführt.
Die zweikanalige Verbindungsanzeige zur sicheren Steuerung ist ein sicheres Signal zur Anzeige der
aktiven Funkverbindung zwischen Handbediengerät und M2Smart
Dieses Signal „Funkverbindung aktiv" ist Voraussetzung, um die Signale Not-Halt und Zustimmung auf der
sicheren Steuerung auszuwerten.

Der digitale Ausgang O1 (-X32:1) wird als Verbindungs-Signalisierung ausgewertet, wenn der Button
„Verbindungs-Signalisierung" in der ACD HMIConfig App gedrückt wird, blinkt der Ausgang drei Mal
im Sekunden Takt.

Nach der Inbetriebnahme des M2Smart
sicher zu stellen, dass das richtige M2Smart

Ebenso muss der M2Smart

Der Eingang E1 (-X31:4) wird als Reset verwendet, siehe Kapitel 14.9.1.
Diese Beispielschaltungen können auch als PDF-Datei oder als EPLAN-Datei zur Einbindung in einen
Stromlaufplan über die ACD Support Hotline (siehe Kapitel 1.7) bezogen werden.
Bedien-Projektierungshandbuch _M2Smart
®
Gateway o
®
Gateway o muss dieses Signal überprüft werden, um
®
Gateway o angesprochen wird.
®
Gateway o Name validiert werden.
®
HMI_Radio_System_V1.02_de
®
Gateway o.
82 / 141
