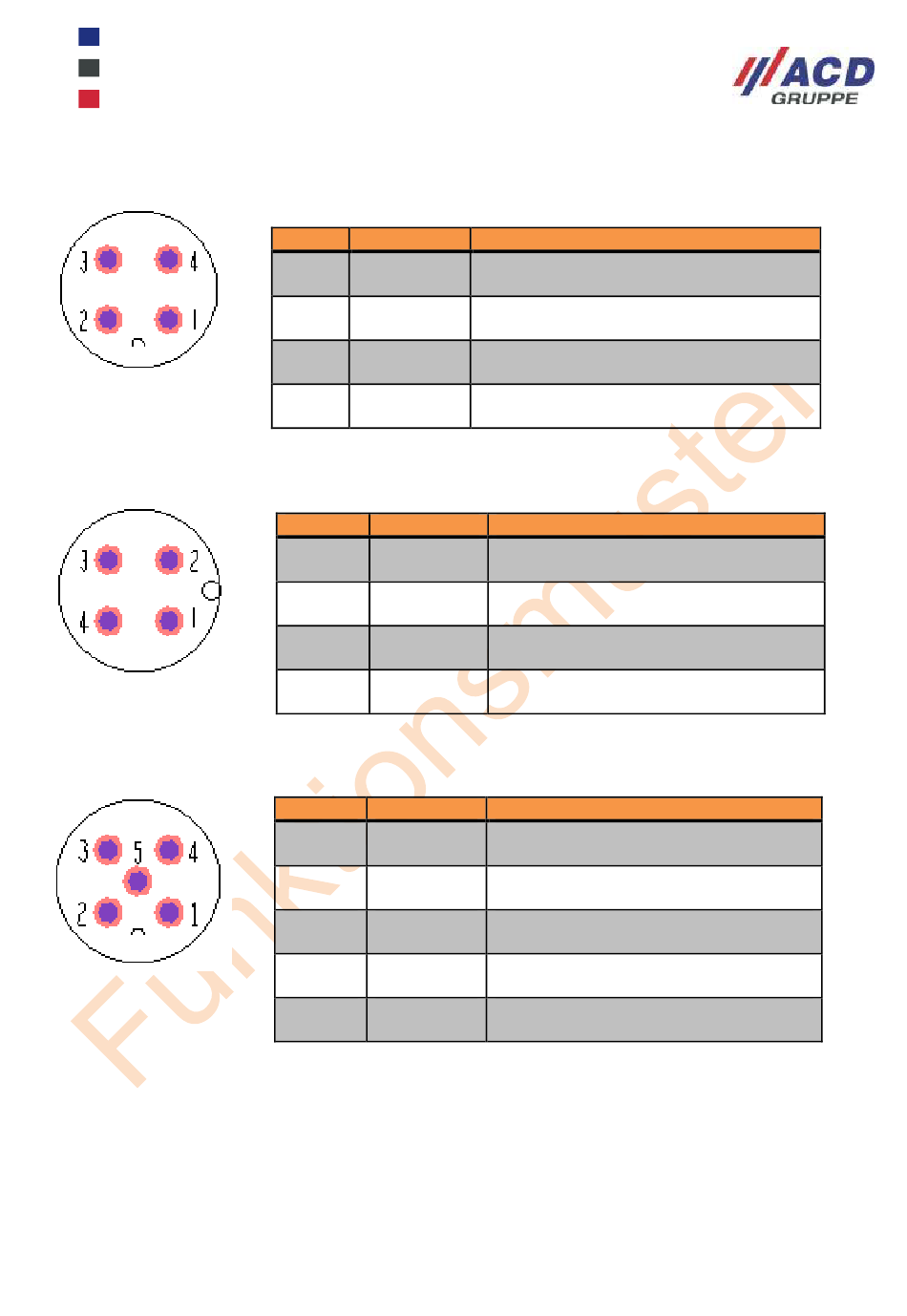

X21 (DC Input)
X22 (DC Output)
X31 (Digitale Eingänge)
Bedien-Projektierungshandbuch _M2Smart
Pin
Farbe
1
Braun
2
Weiß
3
Blau
4
Schwarz
Pin
Farbe
1
Braun
2
Weiß
3
Blau
4
Schwarz
Pin
Farbe
1
Braun
2
Weiß
3
Schwarz
4
Blau
5
Grün/Gelb
®
HMI_Radio_System_V1.02_de
Anschluss
24V (Betriebsspannungsanschluss)
0V (Betriebsspannungsanschluss)
PE (Funktionserde)
nicht verwendet
Anschluss
24V (Betriebsspannungsanschluss)
0V (Betriebsspannungsanschluss)
PE (Funktionserde)
nicht verwendet
Anschluss
nicht verwendet
nicht verwendet
Digitaler Eingang 2
(für zukünftige Verwendung)
Digitaler Eingang 1 =
Reset M2Smart
0V Digitaler Eingang
®
Gateway
