11.1.8.6 Antennenanschluss
Im Folgenden werden Hinweise zum Antennenanschluss an das M2Smart
Die Antenne sollte im Normalfall außerhalb des Schaltschrankes über ein Antennen-Verbindungskabel
angebracht werden.
Bei einem Einsatz z. B. in einem FTS (Fahrerloses Transport System) kann die Stabantenne auch direkt am
®
M2Smart Gateway angesteckt werden.
Um die Funkabdeckung des M2Smart
außerhalb des Schaltschrankes von Fachpersonal festgelegt werden.
Folgende Hinweise beachten:

Nur Original Antennenkabel vom Hersteller verwenden

Max. Antennenkabellänge von 10 m

Keine Antennenkabel zusammenstecken bzw. verlängern

Metallführende Teile von Antenne oder Kabel dürfen keine Verbindung zu Schaltschrank Erde
haben

Die Funkstrecke zwischen M2Smart

Die Stabantenne darf nicht verdeckt werden.

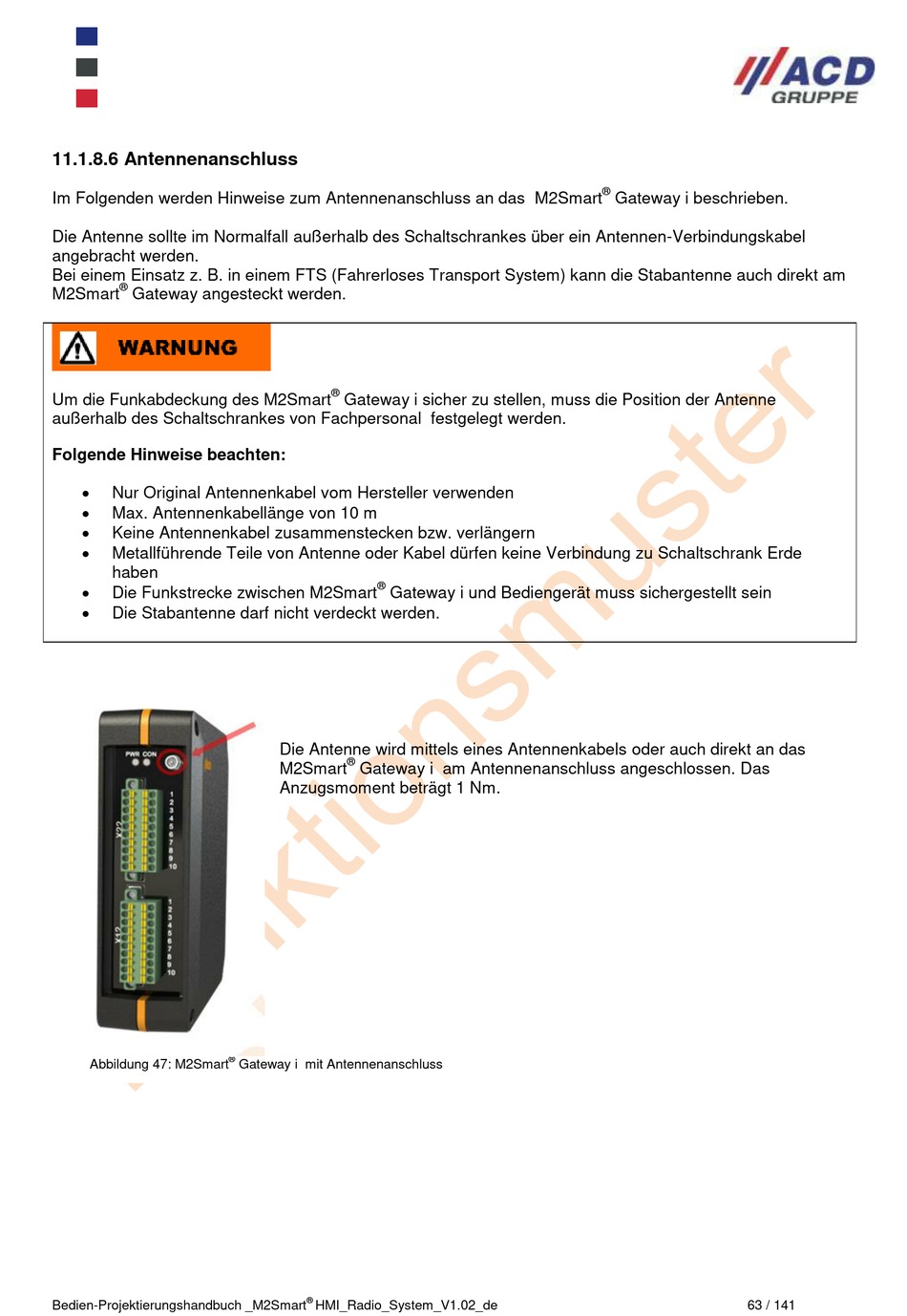

Abbildung 47: M2Smart
Bedien-Projektierungshandbuch _M2Smart
®
Gateway i sicher zu stellen, muss die Position der Antenne
®
Gateway i und Bediengerät muss sichergestellt sein
Die Antenne wird mittels eines Antennenkabels oder auch direkt an das
®
M2Smart Gateway i am Antennenanschluss angeschlossen. Das
Anzugsmoment beträgt 1 Nm.
®
Gateway i mit Antennenanschluss
®
HMI_Radio_System_V1.02_de
®
Gateway i beschrieben.
