18.7 Kabelhalterung M2Smart
Kabelhalterung für die Wandhalterung des M2Smart
Die Befestigung der Kabelhalterung erfolgt über die vier Schrauben M6 der Wandhalterung. Die Schrauben
sind nicht im Lieferumfang enthalten.

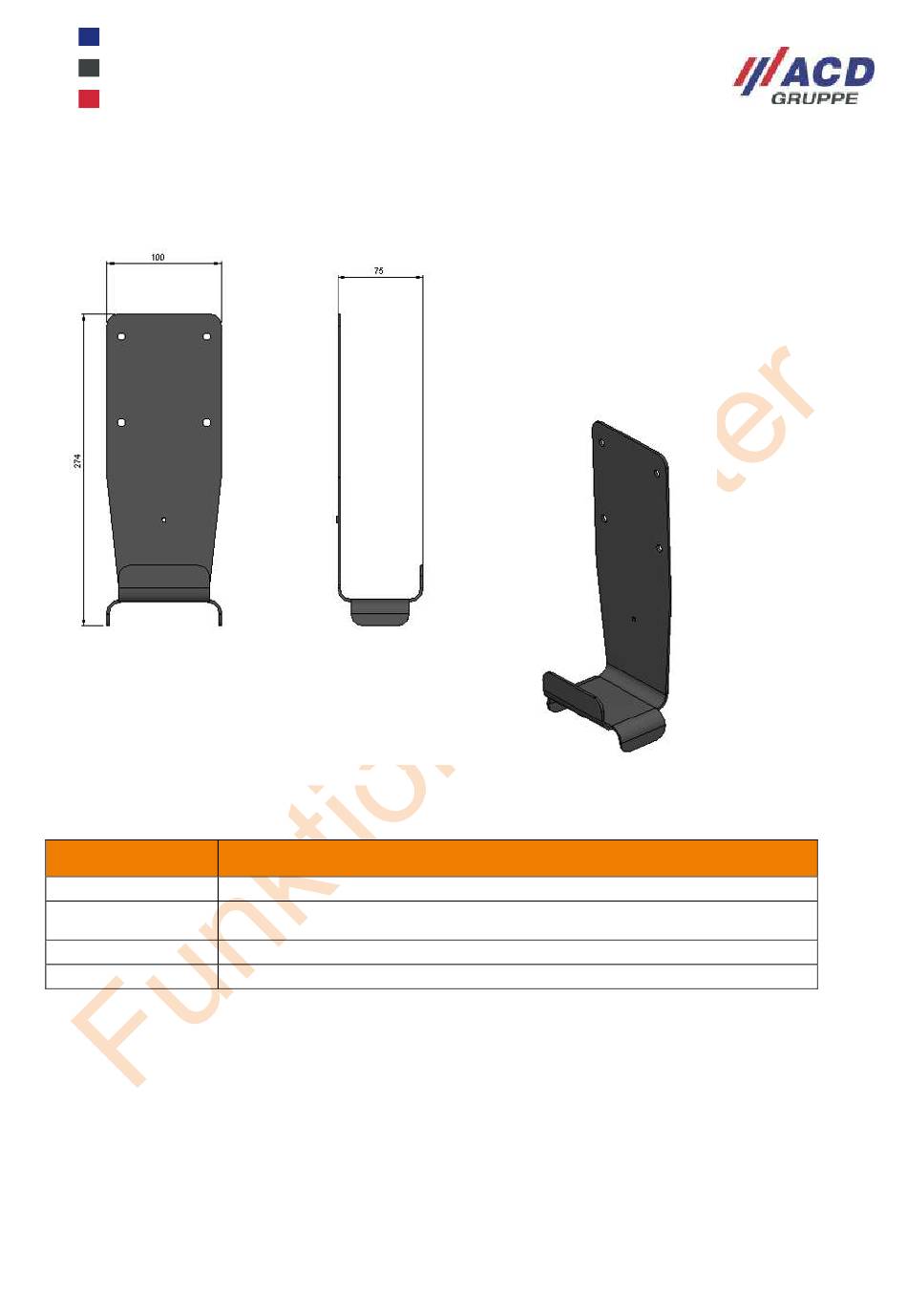

Abbildung 133: Kabelhalterung M2Smart
Material
Montage
Abmessung
Gewicht
Tabelle 31: Technische Daten Kabelhalterung M2Smart
Bedien-Projektierungshandbuch _M2Smart
®
HMI10 Radio
®
HMI10 Radio
Technische Daten
Stahlblech, Tiefschwarz lackiert (RAL 9005)
Die Befestigung der Kabelhalterung erfolgt über die 4x Schrauben M6 der
Wandhalterung
Ca. 274 x 100 x 75 mm (L x B x H)
Ca. 670 g
®
HMI10 Radio
®
HMI_Radio_System_V1.02_de
®
HMI10 Radio zur einfachen Verstauung des Kabels.
