18.12 M2Smart
Gateway o (IP65)
®
M2Smart
Gateway o (IP65) zum Einbau außerhalb des Schaltschranks direkt in der Maschinenumgebung
zur Kopplung der Maschinensteuerung mit dem M2Smart
®

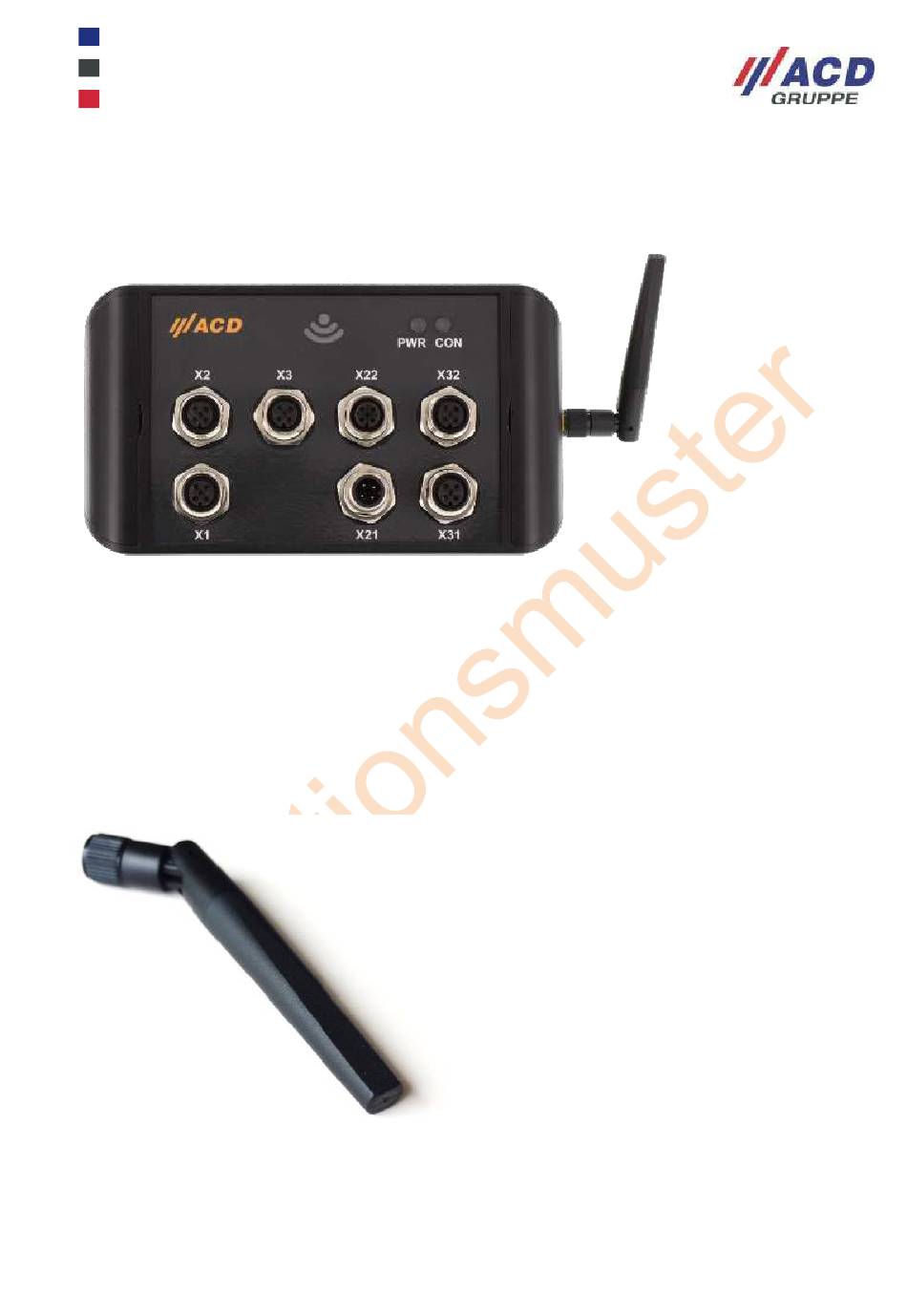

Abbildung 138: M2Smart
18.13 Stabantenne
Externe Stabantenne zur Befestigung am M2Smart
des Schaltschrankes über ein Antennen-Verbindungskabel angebracht werden.
Bei einem Einsatz z. B. in einem FTS (Fahrerloses Transport System) kann die Stabantenne auch direkt am
®
M2Smart
Gateway angesteckt werden.
Abbildung 139: Stabantenne
Bedien-Projektierungshandbuch _M2Smart
Gateway o
®
HMI_Radio_System_V1.02_de
®
HMI10 Radio.
®
Gateway. Die Antenne sollte im Normalfall ausserhalb
