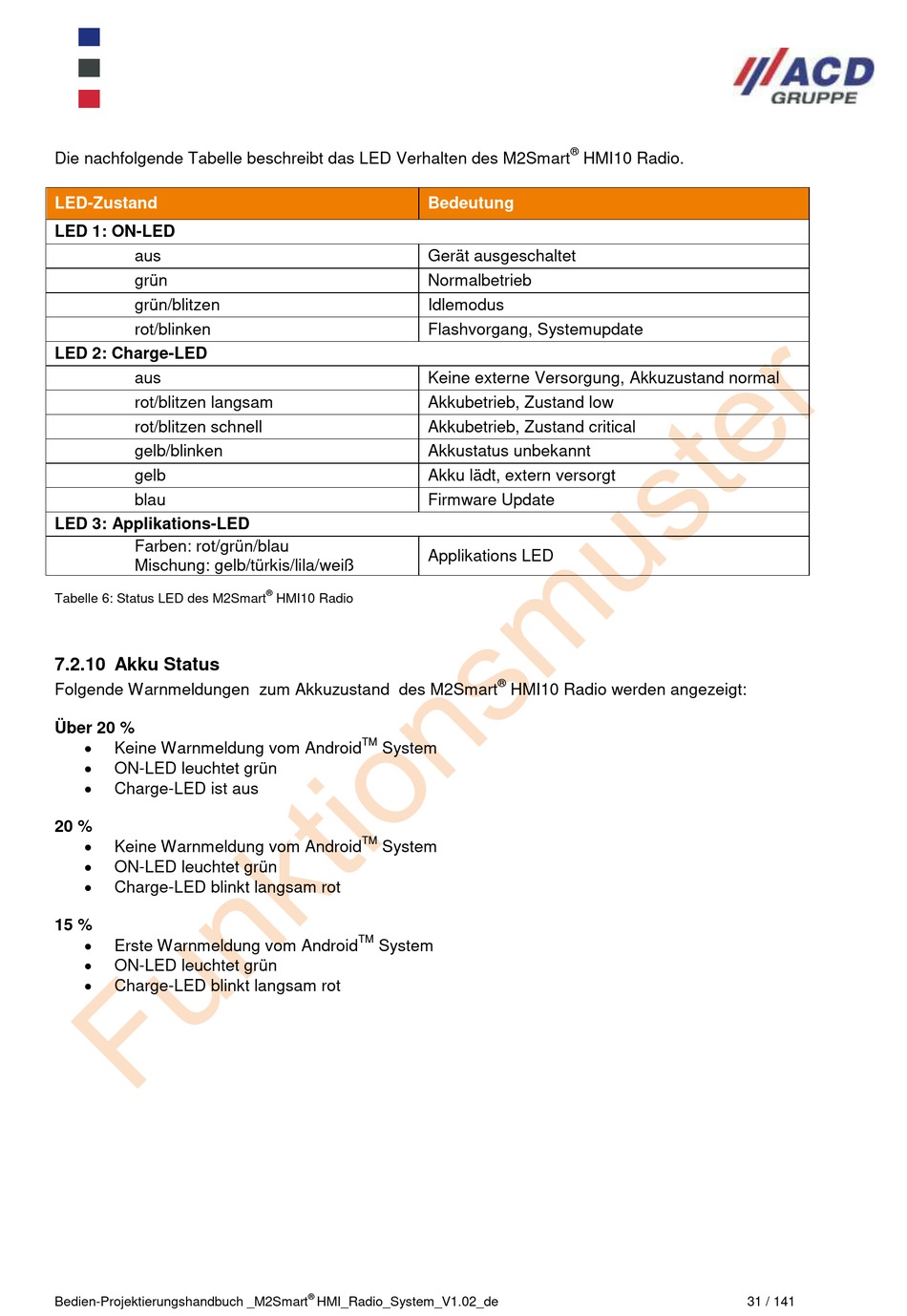

ACD GRUPPE M2Smart HMI10 Radio Projektierungshandbuch Seite 31

Die nachfolgende Tabelle beschreibt das LED Verhalten des M2Smart
LED-Zustand
LED 1: ON-LED
aus
grün
grün/blitzen
rot/blinken
LED 2: Charge-LED
aus
rot/blitzen langsam
rot/blitzen schnell
gelb/blinken
gelb
blau
LED 3: Applikations-LED
Farben: rot/grün/blau
Mischung: gelb/türkis/lila/weiß
Tabelle 6: Status LED des M2Smart
7.2.10 Akku Status
Folgende Warnmeldungen zum Akkuzustand des M2Smart
Über 20 %

Keine Warnmeldung vom Android

ON-LED leuchtet grün

Charge-LED ist aus
20 %

Keine Warnmeldung vom Android

ON-LED leuchtet grün

Charge-LED blinkt langsam rot
15 %

Erste Warnmeldung vom Android

ON-LED leuchtet grün

Charge-LED blinkt langsam rot
Bedien-Projektierungshandbuch _M2Smart
Bedeutung
Gerät ausgeschaltet
Normalbetrieb
Idlemodus
Flashvorgang, Systemupdate
Keine externe Versorgung, Akkuzustand normal
Akkubetrieb, Zustand low
Akkubetrieb, Zustand critical
Akkustatus unbekannt
Akku lädt, extern versorgt
Firmware Update
Applikations LED
®
HMI10 Radio
TM
System
TM
System
TM
System
®
HMI_Radio_System_V1.02_de
®
HMI10 Radio.
®
HMI10 Radio werden angezeigt:
31 / 141
