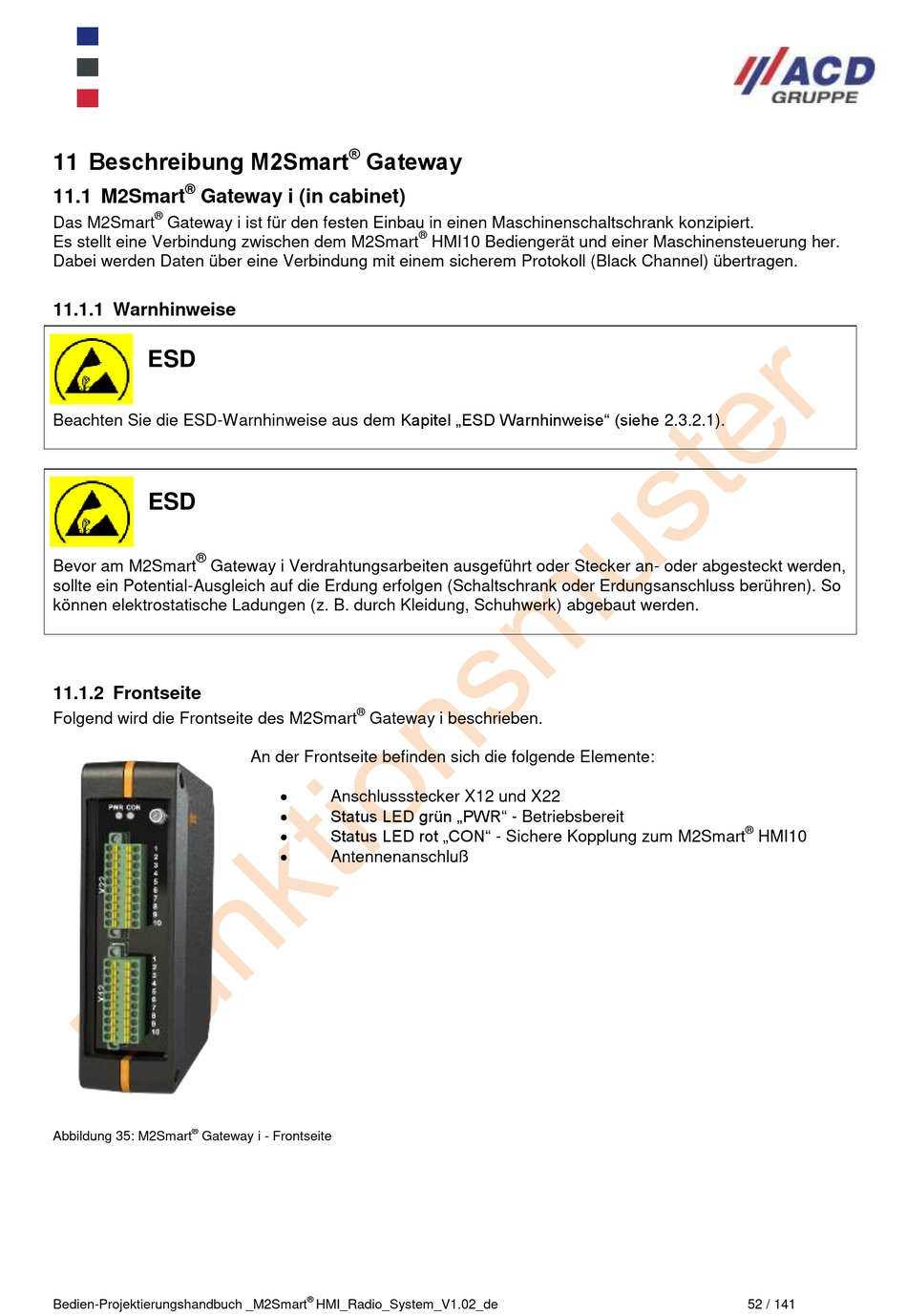

11 Beschreibung M2Smart
®
11.1 M2Smart
Gateway i (in cabinet)
®
Das M2Smart
Gateway i ist für den festen Einbau in einen Maschinenschaltschrank konzipiert.
Es stellt eine Verbindung zwischen dem M2Smart
Dabei werden Daten über eine Verbindung mit einem sicherem Protokoll (Black Channel) übertragen.
11.1.1 Warnhinweise
ESD
Beachten Sie die ESD-Warnhinweise aus dem Kapitel „ESD Warnhinweise" (siehe 2.3.2.1).
ESD
®
Bevor am M2Smart
Gateway i Verdrahtungsarbeiten ausgeführt oder Stecker an- oder abgesteckt werden,
sollte ein Potential-Ausgleich auf die Erdung erfolgen (Schaltschrank oder Erdungsanschluss berühren). So
können elektrostatische Ladungen (z. B. durch Kleidung, Schuhwerk) abgebaut werden.
11.1.2 Frontseite
Folgend wird die Frontseite des M2Smart
®
Abbildung 35: M2Smart
Gateway i - Frontseite
Bedien-Projektierungshandbuch _M2Smart
®
Gateway
®
®
Gateway i beschrieben.
An der Frontseite befinden sich die folgende Elemente:
Anschlussstecker X12 und X22
Status LED grün „PWR" - Betriebsbereit
Status LED rot „CON" - Sichere Kopplung zum M2Smart
Antennenanschluß
®
HMI_Radio_System_V1.02_de
HMI10 Bediengerät und einer Maschinensteuerung her.
®
HMI10
52 / 141
