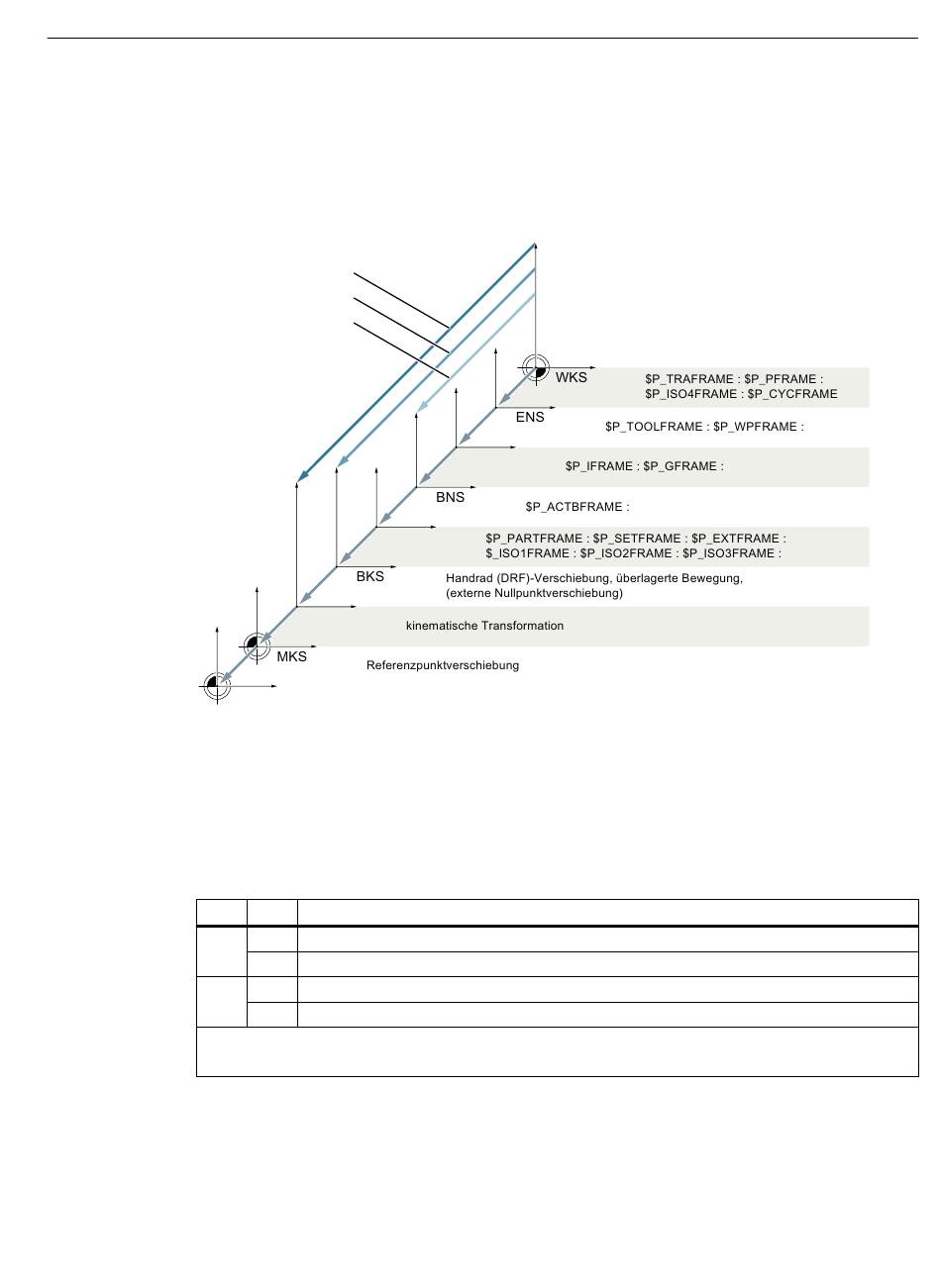

4.5.4.5 Unterdrückung von Frames
Die Unterdrückung von Frames erfolgt kanalspezifisch über die nachfolgend beschriebenen
Befehle G53, G135 und SUPA. Eine Aktivierung der Frame-Unterdrückungen führt dazu, dass
Positionsanzeigen (HMI) sowie Positionsangaben in Systemvariablen, die sich auf das WKS, ENS
oder BNS beziehen, springen. Das Verhalten kann über Maschinendaten eingestellt werden.
Maschinendaten
Über das folgende Maschinendatum wird das Verhalten von Positionsanzeigen (HMI) und
Positionsangaben in Systemvariablen festgelegt:
MD24020 $MC_FRAME_SUPPRESS_MODE,Bit<n> = <Wert> (Positionen bei
Frameunterdrückung)
Bit
0
1
1) Springen des Positionswertes
2) kein Springen des Positionswertes
Basisfunktionen
Funktionshandbuch, 07/2021, 6FC5397-0JP40-0AA0
SUPA
G153
G53
Wert Bedeutung
0 Positionsangaben (BTSS) mit Frame-Unterdrückung
1 Positionsangaben (BTSS) ohne Frame-Unterdrückung
0 Positionsangaben in Systemvariablen mit Frame-Unterdrückung
1 Positionsangaben in Systemvariablen ohne Frame-Unterdrückung
Achsen, Koordinatensysteme, Frames
1)
2)
1)
2)
