4.5.2.3 Drehung: Übersicht (nur Geometrieachsen)
Funktion
Die Drehrichtung um die Koordinatenachsen wird durch ein rechtshändiges, rechtwinkliges
Koordinatensystem mit den Achsen x, y und z bestimmt. Der Drehsinn der Drehung ist positiv,
wenn die Drehbewegung bei Blick in die positive Richtung der Koordinatenachse im
Uhrzeigersinn erfolgt. A, B und C bezeichnen Drehungen, deren Achsen parallel zu den
Koordinatenachsen sind.

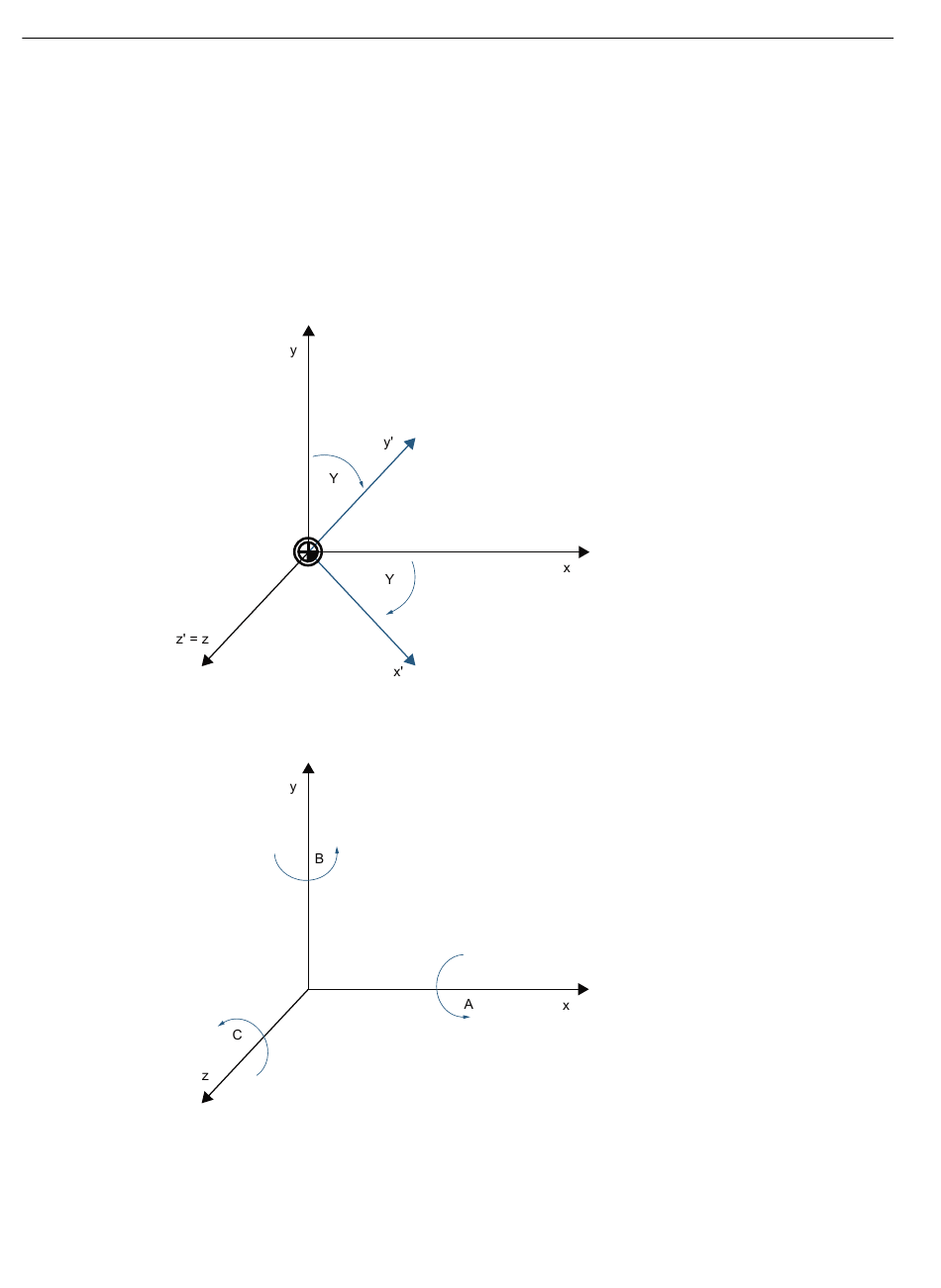

Das folgende Bild zeigt die neue Lage des Koordinatensystems x', y' und z' nach der Drehung um
z mit γ = -45°
