4
Hubhöhenabhängige Assistenzsysteme

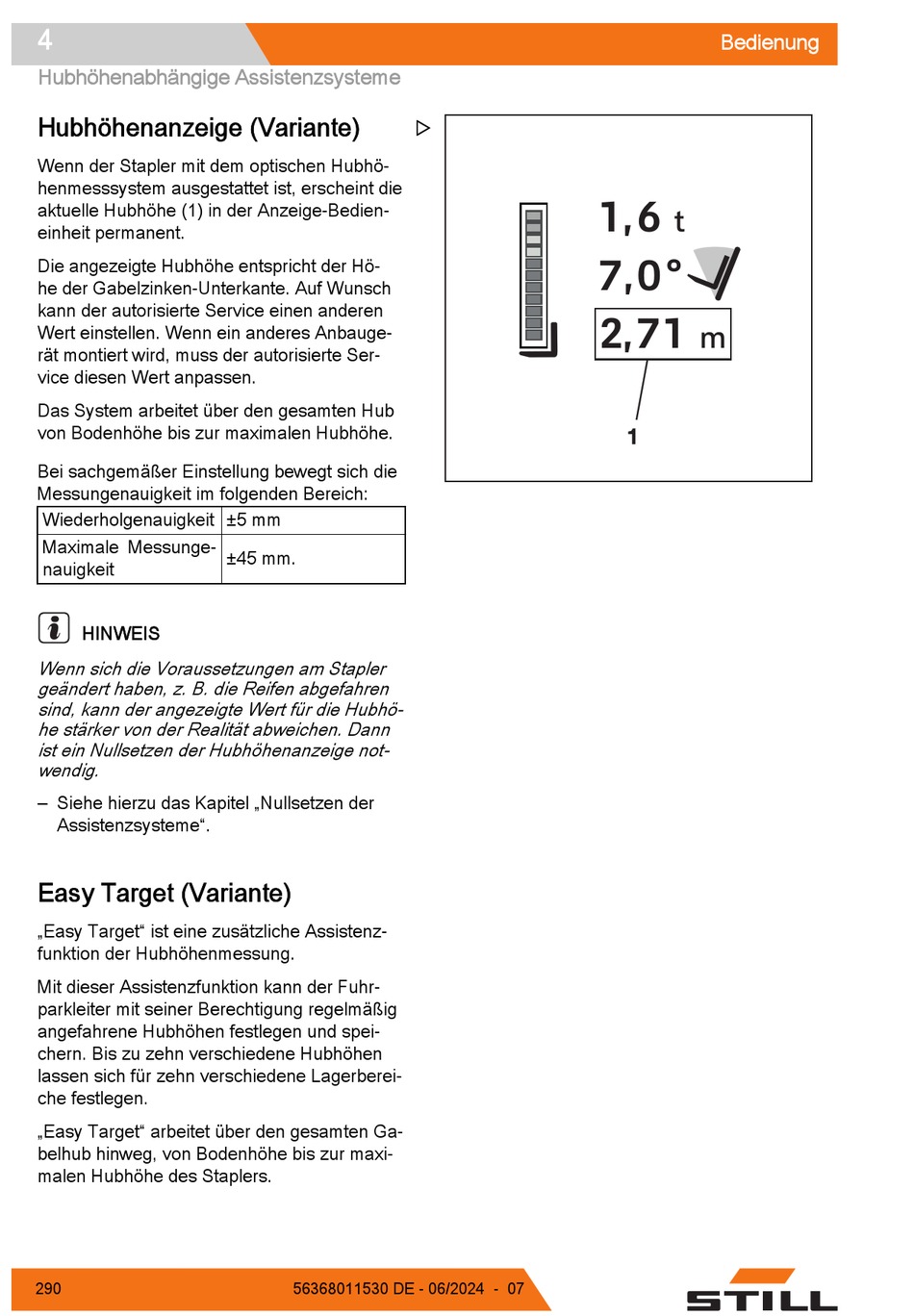

Hubhöhenanzeige (Variante)
Wenn der Stapler mit dem optischen Hubhö-
henmesssystem ausgestattet ist, erscheint die
aktuelle Hubhöhe (1) in der Anzeige-Bedien-
einheit permanent.
Die angezeigte Hubhöhe entspricht der Hö-
he der Gabelzinken-Unterkante. Auf Wunsch
kann der autorisierte Service einen anderen
Wert einstellen. Wenn ein anderes Anbauge-
rät montiert wird, muss der autorisierte Ser-
vice diesen Wert anpassen.
Das System arbeitet über den gesamten Hub
von Bodenhöhe bis zur maximalen Hubhöhe.
Bei sachgemäßer Einstellung bewegt sich die
Messungenauigkeit im folgenden Bereich:
Wiederholgenauigkeit ±5 mm
Maximale Messunge-
nauigkeit
HINWEIS
Wenn sich die Voraussetzungen am Stapler
geändert haben, z. B. die Reifen abgefahren
sind, kann der angezeigte Wert für die Hubhö-
he stärker von der Realität abweichen. Dann
ist ein Nullsetzen der Hubhöhenanzeige not-
wendig.
– Siehe hierzu das Kapitel „Nullsetzen der
Assistenzsysteme".
Easy Target (Variante)
„Easy Target" ist eine zusätzliche Assistenz-
funktion der Hubhöhenmessung.
Mit dieser Assistenzfunktion kann der Fuhr-
parkleiter mit seiner Berechtigung regelmäßig
angefahrene Hubhöhen festlegen und spei-
chern. Bis zu zehn verschiedene Hubhöhen
lassen sich für zehn verschiedene Lagerberei-
che festlegen.
„Easy Target" arbeitet über den gesamten Ga-
belhub hinweg, von Bodenhöhe bis zur maxi-
malen Hubhöhe des Staplers.
290
±45 mm.
56368011530 DE - 06/2024 - 07
Bedienung
t
1,6
7,0°
2,71
m
