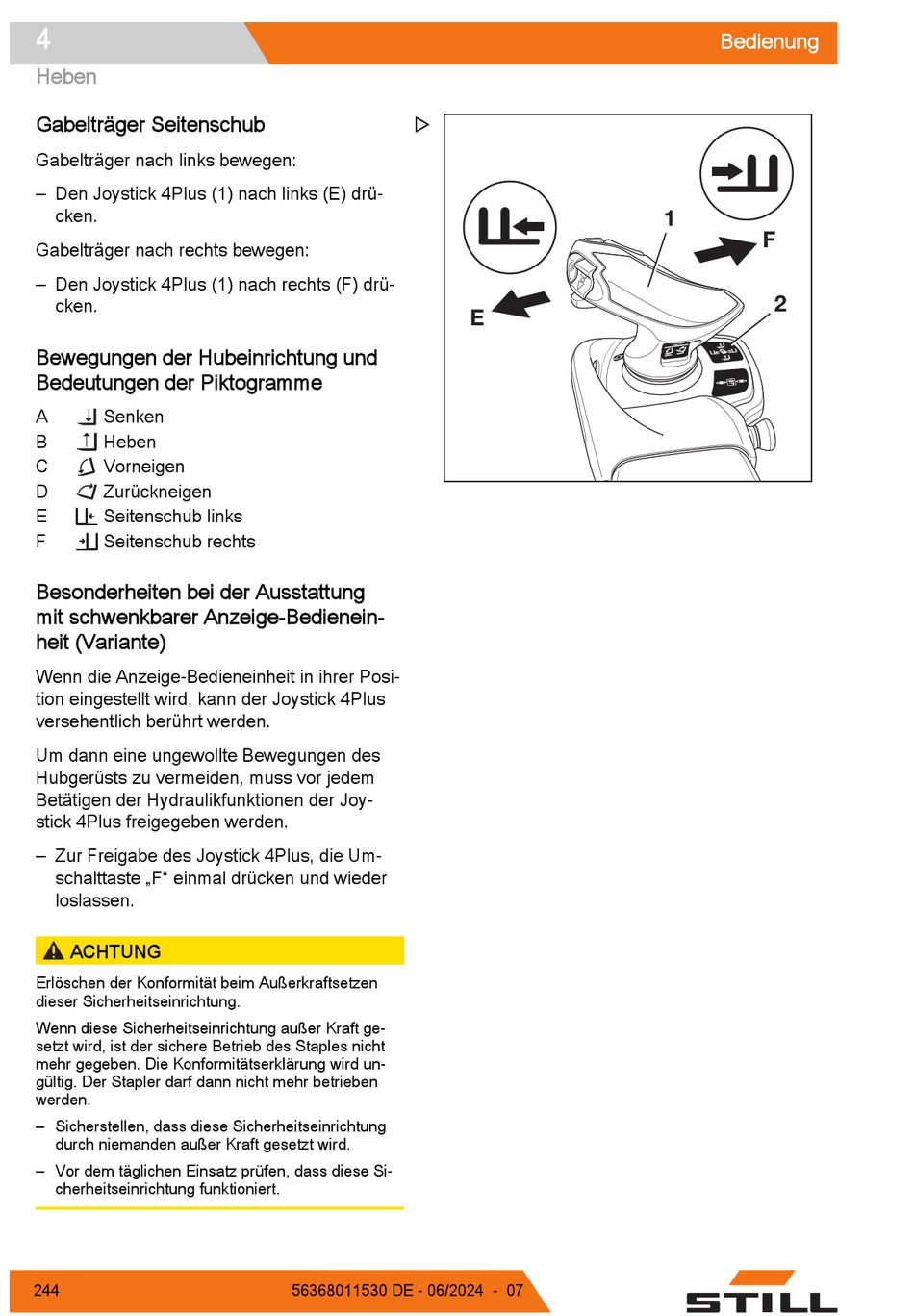

4
Heben
Gabelträger Seitenschub
Gabelträger nach links bewegen:
– Den Joystick 4Plus (1) nach links (E) drü-
cken.
Gabelträger nach rechts bewegen:
– Den Joystick 4Plus (1) nach rechts (F) drü-
cken.
Bewegungen der Hubeinrichtung und
Bedeutungen der Piktogramme
A
Senken
B
Heben
C
Vorneigen
D
Zurückneigen
E
Seitenschub links
F
Seitenschub rechts
Besonderheiten bei der Ausstattung
mit schwenkbarer Anzeige-Bedienein-
heit (Variante)
Wenn die Anzeige-Bedieneinheit in ihrer Posi-
tion eingestellt wird, kann der Joystick 4Plus
versehentlich berührt werden.
Um dann eine ungewollte Bewegungen des
Hubgerüsts zu vermeiden, muss vor jedem
Betätigen der Hydraulikfunktionen der Joy-
stick 4Plus freigegeben werden.
– Zur Freigabe des Joystick 4Plus, die Um-
schalttaste „F" einmal drücken und wieder
loslassen.
ACHTUNG
Erlöschen der Konformität beim Außerkraftsetzen
dieser Sicherheitseinrichtung.
Wenn diese Sicherheitseinrichtung außer Kraft ge-
setzt wird, ist der sichere Betrieb des Staples nicht
mehr gegeben. Die Konformitätserklärung wird un-
gültig. Der Stapler darf dann nicht mehr betrieben
werden.
– Sicherstellen, dass diese Sicherheitseinrichtung
durch niemanden außer Kraft gesetzt wird.
– Vor dem täglichen Einsatz prüfen, dass diese Si-
cherheitseinrichtung funktioniert.
244
6219_003-166_V2
56368011530 DE - 06/2024 - 07
E
Bedienung
1
F
2
