Bedienung

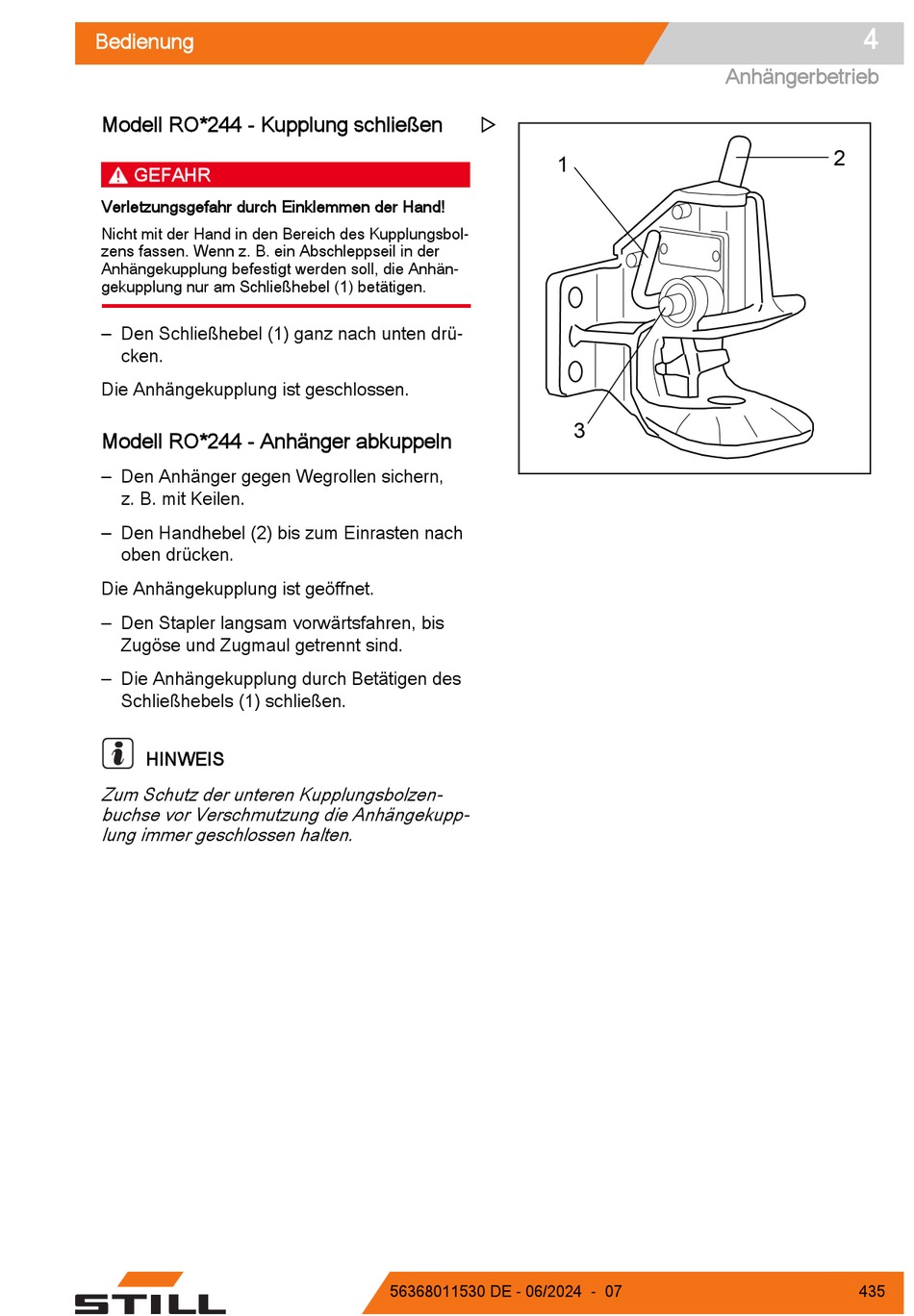

Modell RO*244 - Kupplung schließen
GEFAHR
Verletzungsgefahr durch Einklemmen der Hand!
Nicht mit der Hand in den Bereich des Kupplungsbol-
zens fassen. Wenn z. B. ein Abschleppseil in der
Anhängekupplung befestigt werden soll, die Anhän-
gekupplung nur am Schließhebel (1) betätigen.
– Den Schließhebel (1) ganz nach unten drü-
cken.
Die Anhängekupplung ist geschlossen.
Modell RO*244 - Anhänger abkuppeln
– Den Anhänger gegen Wegrollen sichern,
z. B. mit Keilen.
– Den Handhebel (2) bis zum Einrasten nach
oben drücken.
Die Anhängekupplung ist geöffnet.
– Den Stapler langsam vorwärtsfahren, bis
Zugöse und Zugmaul getrennt sind.
– Die Anhängekupplung durch Betätigen des
Schließhebels (1) schließen.
HINWEIS
Zum Schutz der unteren Kupplungsbolzen-
buchse vor Verschmutzung die Anhängekupp-
lung immer geschlossen halten.
56368011530 DE - 06/2024 - 07
4
Anhängerbetrieb
435
