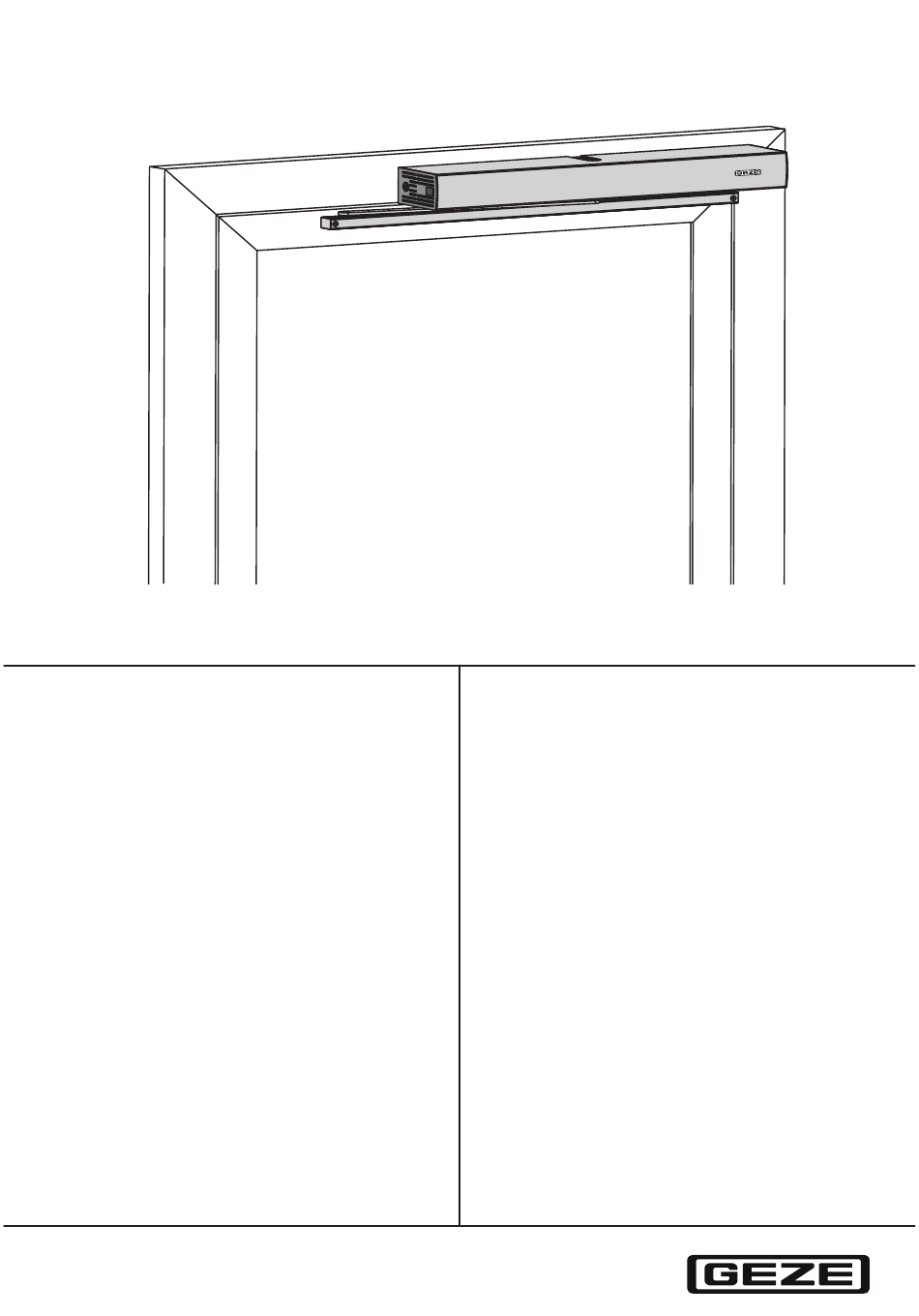

  • Seite 1 Slimdrive EMD DE Montage- und Serviceanleitung Slimdrive EMD-F 167775-03...
  • Seite 2: Inhaltsverzeichnis

    Prüfung der montierten Anlage .................................5 Umweltbewusstes Arbeiten ..................................5 Werkzeuge und Hilfsmittel ..........................5 Verbrauchsmaterialien ....................................5 Lieferumfang und Vollständigkeit ........................6 Türantrieb Slimdrive EMD bzw. EMD-F mit Rollenschiene oder Gestänge ................6 Zubehör (Option) ......................................6 Transport und Lagerung ............................6 Produktbeschreibung ............................7 Anlagenbeschreibung und technische Daten ............................7 Grundaufbau und Erweiterung ...................................9...
  • Seite 3: Symbole Und Darstellungsmittel

    Slimdrive EMD / Slimdrive EMD-F Service und Wartung ............................41 10.1 Gefahren bei mechanischem Service ..............................41 10.2 Wartungsarbeiten ......................................42 10.3 Elektrischer Service ....................................... 42 10.4 Elektrische Fehler ......................................42 Montage-Checkliste Slimdrive EMD-F ......................43 Referenzwerte für die mechanische Schließmomenteinstellung ............43...
  • Seite 4: Sicherheitshinweise

    Slimdrive EMD / Slimdrive EMD-F Sicherheitshinweise 1. 1 Bestimmungsgemäße Verwendung Der Türantrieb Slimdrive EMD bzw. EMD-F ist zum automatischen Öffnen und Schließen von Drehflügel- Anschlagtüren bestimmt. Der Slimdrive EMD bzw. EMD-F ist ausschließlich geeignet für den Einsatz à in trockenen Räumen à...
  • Seite 5: Prüfung Der Montierten Anlage

    Slimdrive EMD / Slimdrive EMD-F Werkzeuge und Hilfsmittel à den Antrieb vom 230-V-Netz trennen und die Spannungsfreiheit prüfen. à bei Verwendung einer unterbrechungsfreien Stromversorgung (USV) ist die Anlage auch bei netzseitiger Freischaltung unter Spannung. à Für Litzen grundsätzlich isolierte Aderendhülsen verwenden.
  • Seite 6: Lieferumfang Und Vollständigkeit

    Weiteres optionales Zubehör möglich. Transport und Lagerung à Der Türantrieb Slimdrive EMD bzw. EMD-F ist nicht für harte Schläge oder für den Sturz aus der Höhe gebaut. Nicht werfen, nicht fallenlassen. à Lagertemperaturen unter –30 °C und über + 60 °C können zu Schäden am Gerät führen.
  • Seite 7: Produktbeschreibung

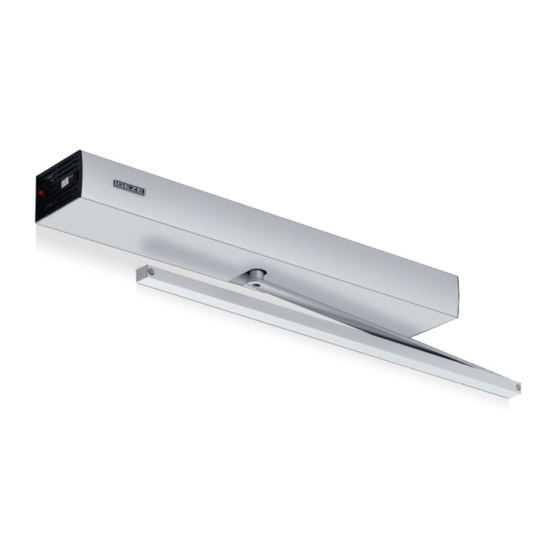

    Der Slimdrive EMD bzw. EMD-F à ist ein durch Sensoren oder Taster angesteuerter, vollautomatisch arbeitender Drehtürantrieb. à arbeitet beim Öffnen und Schließen elektrisch. Der Einsatz an 2-flg. Türen mit 2x Slimdrive EMD bzw. EMD-F ist möglich. 5. 1 . 1 Max. Einsatzbereich EMD In diesem Diagramm können Maximalwerte für Türbreite oder Türmassen bzw.
  • Seite 8: Mechanische Daten

    Produktbeschreibung Slimdrive EMD / Slimdrive EMD-F 5. 1 .2 Max. Einsatzbereich EMD-F Einsatzgrenze mit Öffnungszeiten bis 90° Türöffnungsweite 1000 1050 1100 1150 1200 1250 1300 1350 1400 1450 Türbreite [mm] Einsatzbereich bei Montage mit Rollenschiene Geringste zulässige Öffnungszeiten der Bereiche A–D (Einstellwerte für ST220 und DPS) Diagramm bereich Öffnungszeit [s]...
  • Seite 9: Elektrische Daten

    Slimdrive EMD / Slimdrive EMD-F Produktbeschreibung 5. 1 .4 Elektrische Daten Netzanschluss: 230 V AC, +10 % / –14 %, 50/60 Hz Leistungsaufnahme: max. 230 W Extern anschließbare Geräte: 24 V DC, max. 1,2 A Grundaufbau und Erweiterung 5.2. 1 Antrieb Slimdrive EMD...
  • Seite 10: Montageplatte Für Antriebe (Option)

    Produktbeschreibung Slimdrive EMD / Slimdrive EMD-F 5.2.3 Gestänge Standardgestänge: für Leibungstiefe LT *: à 0–100 mm à 100–200 mm à 200–300 mm à 300–400 mm zugelassene Leibung in Verbindung mit Brandschutz- türen max. 250 mm Sensorgestänge mit Gestängeadapter: Gestängeadapter 5.2.4 Montageplatte für Antriebe (Option) Je nach Einbausituation ist eine Montageplatte erfor- derlich.
  • Seite 11: Montage-, Anschlagarten

    à Windlasten bzw. Unter- oder Überdruck müssen berücksichtigt werden. à Die 2-flg. Ausführung entspricht sinngemäß der 1-flg. Montageart. à Bei Außentüren empfehlen wir die Montageart Gestänge (Wind). Der Slimdrive EMD bzw. EMD-F erlaubt die folgenden Anschlagarten, jeweils für Türen DIN links und DIN rechts: Montageart Maß...
  • Seite 12 Produktbeschreibung Slimdrive EMD / Slimdrive EMD-F Montageart Maß EMD-F Kopfmontage Bandgegenseite mit Leibungstiefe LT [mm] * 0–100 Gestänge 100–200 200–300 300–400 Leibungstiefe LT mit Adapter für 30–100 Sensorgestänge [mm] * 100–200 200–300 300–400 Max. Türblattstärke [mm] Max. Türöffnungswinkel TÖW [°] ca.
  • Seite 13: Montage

    Slimdrive EMD / Slimdrive EMD-F Montage Montage 6. 1 Allgemeine Hinweise zur Montage à Alle Anweisungen beachten. Falsche Montage kann zu ernsthaften Verletzungen führen. à Der angegebene Umgebungstemperaturbereich am Installationsort des Antriebs muss eingehalten werden. à Im Anschluss an die Montage müssen die Einstellungen und die Funktionsweise des Antriebs überprüft wer- den.
  • Seite 14: Anschlagmaße Zu Den Montagearten

    Montage Slimdrive EMD / Slimdrive EMD-F Anschlagmaße zu den Montagearten 6.2. 1 Kopfmontage Bandseite mit Rollenschiene (einflügelig) à Bohrbild DIN links und DIN rechts spiegelbildlich. Bei Verwendung einer Sensorrollenschiene gesonderte Montageanleitung beachten. Befestigung mit Montageplatte Direktbefestigung Befestigung mit durchgehender Montageplatte Anschluss für Niederspannung (Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt)
  • Seite 15: Montageausrichtung

    Slimdrive EMD / Slimdrive EMD-F Montage Befestigungsmittel Stahl-/ Aluminiumtüren Holztüren Antriebsbefestigung ohne Montage- 8 Zylinderschrauben M5 × 22 und Einnietmuttern M5 8 Holzschrauben mit platte (Direktbefestigung) Halbrundkopf Ø5 × 40 Befestigung der Montageplatte 8 Senkschrauben M5 × 25 und Einnietmuttern M5 8 Holzschrauben mit Senkkopf Ø5 × 50...
  • Seite 16: Kopfmontage Bandgegenseite Mit Rollenschiene (Einflügelig)

    Montage Slimdrive EMD / Slimdrive EMD-F 6.2.2 Kopfmontage Bandgegenseite mit Rollenschiene (einflügelig) à Nicht empfehlenswert für Außentüren. à Bohrbild DIN links und DIN rechts spiegelbildlich. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig. Bei Verwendung einer Sensorrollenschiene gesonderte Montageanleitung beachten.
  • Seite 17 Slimdrive EMD / Slimdrive EMD-F Montage Befestigungsmittel Stahl-/ Aluminiumtüren Holztüren Antriebsbefestigung ohne Montage- 8 Zylinderschrauben M5 × 22 und Einnietmuttern M5 8 Holzschrauben mit platte (Direktbefestigung) Halbrundkopf Ø5 × 40 Befestigung der Montageplatte 8 Senkschrauben M5 × 25 und Einnietmuttern M5 8 Holzschrauben mit Senkkopf Ø5 × 50...
  • Seite 18: Kopfmontage Bandgegenseite Mit Gestänge (Einflügelig)

    Montage Slimdrive EMD / Slimdrive EMD-F 6.2.3 Kopfmontage Bandgegenseite mit Gestänge (einflügelig) à Bohrbild DIN links und DIN rechts spiegelbildlich. Befestigung mit Montageplatte Direktbefestigung Ø 15-20 mm Ø 15-20 mm Ø 15-20 mm Ø 15-20 mm Befestigung mit durchgehender Montageplatte Anschluss für Niederspannung (Sensoren, Türöffner, Programmschalter und Riegelschaltkontakt)
  • Seite 19 Slimdrive EMD / Slimdrive EMD-F Montage Befestigungsmittel Stahl-/ Aluminiumtüren Holztüren Antriebsbefestigung ohne Montage- 8 Zylinderschrauben M5 × 22 und Einnietmuttern M5 8 Holzschrauben mit platte (Direktbefestigung) Halbrundkopf Ø5 × 40 Befestigung der Montageplatte 8 Senkschrauben M5 × 25 und Einnietmuttern M5 8 Holzschrauben mit Senkkopf Ø5 × 50...
  • Seite 20: Türblattmontage Bandseite (Einflügelig)

    Montage Slimdrive EMD / Slimdrive EMD-F 6.2.4 Türblattmontage Bandseite (einflügelig) à Bohrbild DIN links und DIN rechts spiegelbildlich. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig. Prüfen, ob sich die Tür ausreichend weit öffnen lässt. Sämtliche Kabel mit Türübergang in den Anschlussdosen (UP/AP) anklemmen.
  • Seite 21 Slimdrive EMD / Slimdrive EMD-F Montage Befestigungsmittel Stahl-/ Aluminiumtüren Holztüren Antriebsbefestigung ohne Montage- 8 Zylinderschrauben M5 × 22 und Einnietmuttern M5 8 Holzschrauben mit platte (Direktbefestigung) Halbrundkopf Ø5 × 40 Befestigung der Montageplatte 8 Senkschrauben M5 × 25 und Einnietmuttern M5 8 Holzschrauben mit Senkkopf Ø5 × 50...
  • Seite 22: Kopfmontage Bandseite Mit Rollenschiene (Zweiflügelig)

    à Diese Montageart ist für den Einsatz an Brandschutztüren zulässig. à Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronische Schließfolge- regelung ausgestattet. Für den Einsatz an Brandschutztüren ist jedoch nur der Slimdrive EMD-F mit mechani- scher Schließfolgeregelung gemäß...
  • Seite 23: Kopfmontage Bandgegenseite Mit Rollenschiene (Zweiflügelig)

    Anschlagschablone wie bei einflügeliger Ausführung verwenden. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig. à Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet. Befestigung 2x EMD bzw. EMD-F mit Zwischenmontageplatte Befestigung 2x EMD bzw.
  • Seite 24: Kopfmontage Bandgegenseite Mit Gestänge (Zweiflügelig)

    à Diese Montageart ist für den Einsatz an Brandschutztüren zulässig. à Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet. Für den Einsatz an Brandschutztüren ist jedoch nur der Slimdrive EMD-F mit mechani- scher Schließfolgeregelung gem.
  • Seite 25 Slimdrive EMD / Slimdrive EMD-F Montage Befestigung 2x EMD bzw. EMD-F mit durchgehener Montageplatte Fehlende Maße siehe oben Direktbefestigung 2x EMD bzw. EMD-F Verdeckte Kabelzuführung für Niederspannungsanschluss: Senso- Standflügel ren, Türöffner, Programmschalter und Riegelschaltkontakt Maßbezug Bandmitte Verdeckte Kabelführung für Netzanschluss 230 V / 50 Hz Türflügelbreite...
  • Seite 26: Türblattmontage Bandseite Mit Rollenschiene (Zweiflügelig)

    Anschlagschablone wie bei einflügeliger Ausführung verwenden. à Diese Montageart ist für den Einsatz an Brandschutztüren nicht zulässig. à Die Antriebe Slimdrive EMD und Slimdrive EMD-F für 2-flg. Türen sind mit einer elektronischen Schließfolge- regelung ausgestattet. Befestigung 2x EMD bzw. EMD-F mit Montageplatte Direktbefestigung 2x EMD bzw.
  • Seite 27: Montageplatte Montieren (Option)

    Slimdrive EMD / Slimdrive EMD-F Montage Montageplatte montieren (Option) Ggf. Montageplatte (1) mit mindestens zwei Schrauben pro vertikaler Lochreihe anschrauben. Seitenteil für geteilte oder durchgehende Haube tauschen (Option) 2 Schrauben (1) soweit lösen, bis sich das Seitenteil (2) abnehmen lässt.
  • Seite 28: Kabelführung Über Türübergangskabel Bei Türblattmontage

    Montage Slimdrive EMD / Slimdrive EMD-F Kabelführung über Türübergangskabel bei Türblattmontage Seitenteil abbauen (siehe Kapitel 6.4). Bohrung (1) für Kabeldurchführung ausbre- chen. Türübergangskabel (2) durch das Seitenteil (3) schieben. Mit 2 Sechskantmuttern (4) sichern. Seitenteil montieren (siehe Kapitel 6.4).
  • Seite 29: Antrieb Montieren

    Slimdrive EMD / Slimdrive EMD-F Montage Antrieb montieren Bei der Montage des Antriebs darauf achten, dass die Anschlusskabel nicht gequetscht werden. Mit Montageplatte Direktbefestigung Antrieb mit dem empfohlenen Schraubenmaterial anschrauben, siehe Kapitel 6.2. Rollenschiene und Rollenhebel montieren 6.7. 1 Rollenschiene montieren Die Montage der Sensorrollenschiene siehe beiliegende Montageanleitung oder beiliegend der Sensoren.
  • Seite 30: Rollenhebel Montieren (Für Montage Mit Rollenschiene)

    Montage Slimdrive EMD / Slimdrive EMD-F Rollenhebel montieren (für Montage mit Rollenschiene) Warnung! Verletzungsgefahr Der montierte und evtl. gespannte Hebel wird elektrisch gebremst. Wird die Steuerung ausgetauscht oder ein Motorkabel abgeklemmt, wird die gespeicherte Energie eines gespannten Hebels ungebremst frei und der Hebel beschleunigt zurück in die ausgangsposition.
  • Seite 31: Kopfmontage Bandgegenseite Mit Rollenschiene

    Slimdrive EMD / Slimdrive EMD-F Montage 6.8.3 Kopfmontage Bandgegenseite mit Rollenschiene Richtigen Rollenhebel DIN Links/DIN Rechts verwenden. Prägung auf dem Rollenhebel beachten. Gewinde der Schraube (2) von Gewindebeginn ca. 5–10 mm mit mittelfestem Schraubensiche- rungslack einstreichen. Rollenhebel (1) aufsetzen (gestrichelt in Zeich- nung) und mit Schraube (2) befestigen (Anzugsdrehmoment = ca.
  • Seite 32: Integrierten Öffnungsbegrenzer Montieren

    Montage Slimdrive EMD / Slimdrive EMD-F 6.8.5 Integrierten Öffnungsbegrenzer montieren In der folgenden Beschreibung ist die Montage für DIN links in Montageart Kopfmontage Band- M4x10 seite dargestellt. Für die Montagearten Kopfmontage-Bandge- genseite und Türblattmontage-Bandseite gilt sinngemäß die Darstellung DIN rechts spiegel- bildlich.
  • Seite 33: Rollenhebel Demontieren

    Slimdrive EMD / Slimdrive EMD-F Montage Öffnungsbegrenzer (3) mit 2 Schrauben befesti- gen (Anzugsmoment 2,5 Nm). 2,5 mm Öffnungsbegrenzer an gewünschte Position schieben und mit Innen- sechskantschlüssel anziehen (An- zugsmoment 2,5 Nm). 2,5 mm ±6 mm 6.8.6 Rollenhebel demontieren Die Demontage des Hebels erfolgt bei allen Montagearten in der umgekehrten Reihenfolge zur Montage.
  • Seite 34: Gestänge Montieren

    Alternativ zum Rollenhebel mit Rollenschiene Anleitung in der Gestängeverpackung beachten. Die darin angegebene max. Hebelvorspannung beim Slimdrive EMD-F unbedingt einhalten. Mit Adapter für Sensorgestänge ist wegen des Türöffnungswinkels <90° keine EN4-Montage möglich. Die Monta- ge des Adapters siehe beiliegende Montageanleitung zum Adapter.
  • Seite 35: Türanschlag Montieren

    Slimdrive EMD / Slimdrive EMD-F Montage Demontage Tür in Geschlossenstellung bringen. Gestängeschraube(n) lösen. Die Vorspannung löst sich, die gestrichelte Stellung wird erreicht. Gestänge demontieren. 6. 1 0 Türanschlag montieren Maße der Türöffnungsweiten (2) siehe Kapitel 5.3. Tür von Hand öffnen und schließen, um die Platzverhält- nisse zu prüfen.
  • Seite 36: Einstellungen

    Einstellungen Slimdrive EMD / Slimdrive EMD-F Einstellungen Die hier beschriebenen Einstellungen gelten nur für den Slimdrive EMD-F, für den Slimdrive EMD sind keine Einstellungen erforderlich. 7. 1 Schließmoment einstellen Zur Einstellung ist ein Hakenschlüssel der Größe 20–22 mm erforderlich. Schließmoment am Energiespeicher für alle Betriebsarten und in jedem Fall einstellen.
  • Seite 37: Einstellungen Bei Einsatz Des Gestänges

    Slimdrive EMD / Slimdrive EMD-F Einstellungen 7. 1 .3 Einstellungen bei Einsatz des Gestänges Beschädigungen des Antriebs und der Türanlage! Der Bereich oberhalb EN6 (1) ist bei Gestänge- einsatz ein unzulässiger Bereich und darf nicht eingestellt werden. Schließgeschwindigkeit im stromlosen Zustand Dieser Sonderfall tritt bei Stromausfall und im Fall eines Brandalarms ein oder wenn der Antrieb elektrisch abge- schaltet wird.
  • Seite 38: Ü-Zeichen

    Slimdrive EMD / Slimdrive EMD-F Ü-Zeichen Der Slimdrive EMD-F ist für den Einsatz an Feuer- oder Rauchschutztüren vorgesehen. Zulässige Montagearten: à Kopfmontage Bandseite mit Rollenschiene (1flg. / 2flg.) im Schließergrößenbereich EN4-5 (1) à Kopfmontage Bandgegenseite mit Gestänge (1flg. / 2flg.) im Schließergrößenbereich EN4-6 (2)
  • Seite 39 Slimdrive EMD / Slimdrive EMD-F Einstellungen Slimdrive EMD 01 / 2018 230 V AC 50 Hz 1,0 A Reinhold-Vöster-Str 21-29 999999999999 Nur für trockene Räume / Dry areas only 180 W D-71229 Leonberg Klassifizierung DIN18650 1 2 1 0 1 2 3 0 IP20 -15°C / +50°C...
  • Seite 40: Elektrischer Anschluss

    Elektrischer Anschluss Slimdrive EMD / Slimdrive EMD-F mit eingebauter Drehbeschlagseinheit mit sensorischen Schutzeinrichtungen Anmerkung: Es dürfen mehrere Klassen eingetragen werden! Umgebungstemperatur (achte Ziffer) –15 °C bis +50 °C (werksseitig klassifiziert) Elektrischer Anschluss 8. 1 Netzanschluss Warnung! Lebensgefahr durch Stromschlag! Lassen Sie die elektrische Anlage (230 V) nur von einer Elektrofachkraft anschließen und trennen.
  • Seite 41: Service Und Wartung

    Slimdrive EMD / Slimdrive EMD-F Service und Wartung Service und Wartung Die nachstehend vorgeschriebenen Wartungsarbeiten am Slimdrive EMD und Slimdrive EMD-F müssen mindes- tens einmal im Jahr oder nach 500000 Zyklen von einem Sachkundigen durchgeführt werden. Bei vorhandenem Display-Programmschalter leuchtet die Serviceanzeige im Display.
  • Seite 42: Wartungsarbeiten

    Vor Arbeiten am Motor Anlage vom Netz trennen. Motor abkühlen lassen. 10.2 Wartungsarbeiten Der Slimdrive EMD/EMD-F ist weitgehend wartungsfrei und es fallen außer den unten aufgeführten keine um- fangreichen Arbeiten an: Rollenhebel bzw. Gestänge auf Beschädigungen prüfen, ggf. tauschen. Befestigungsschrauben auf festen Sitz prüfen.
  • Seite 43: Montage-Checkliste Slimdrive Emd-F

    Slimdrive EMD / Slimdrive EMD-F Montage-Checkliste Slimdrive EMD-F Montage-Checkliste Slimdrive EMD-F Prüfung in Kapitel auf Seite Erledigt Alle Kabel für die Montage des EMD-F richtig verlegt? – – Option: Montageplatte montiert? Antriebseinheit montiert? Option: Bei 1flg. Antrieb mit Anbausatz oder 2flg. Anlage: Seitenteile getauscht gegen Seitenteil für durchgehende bzw.
