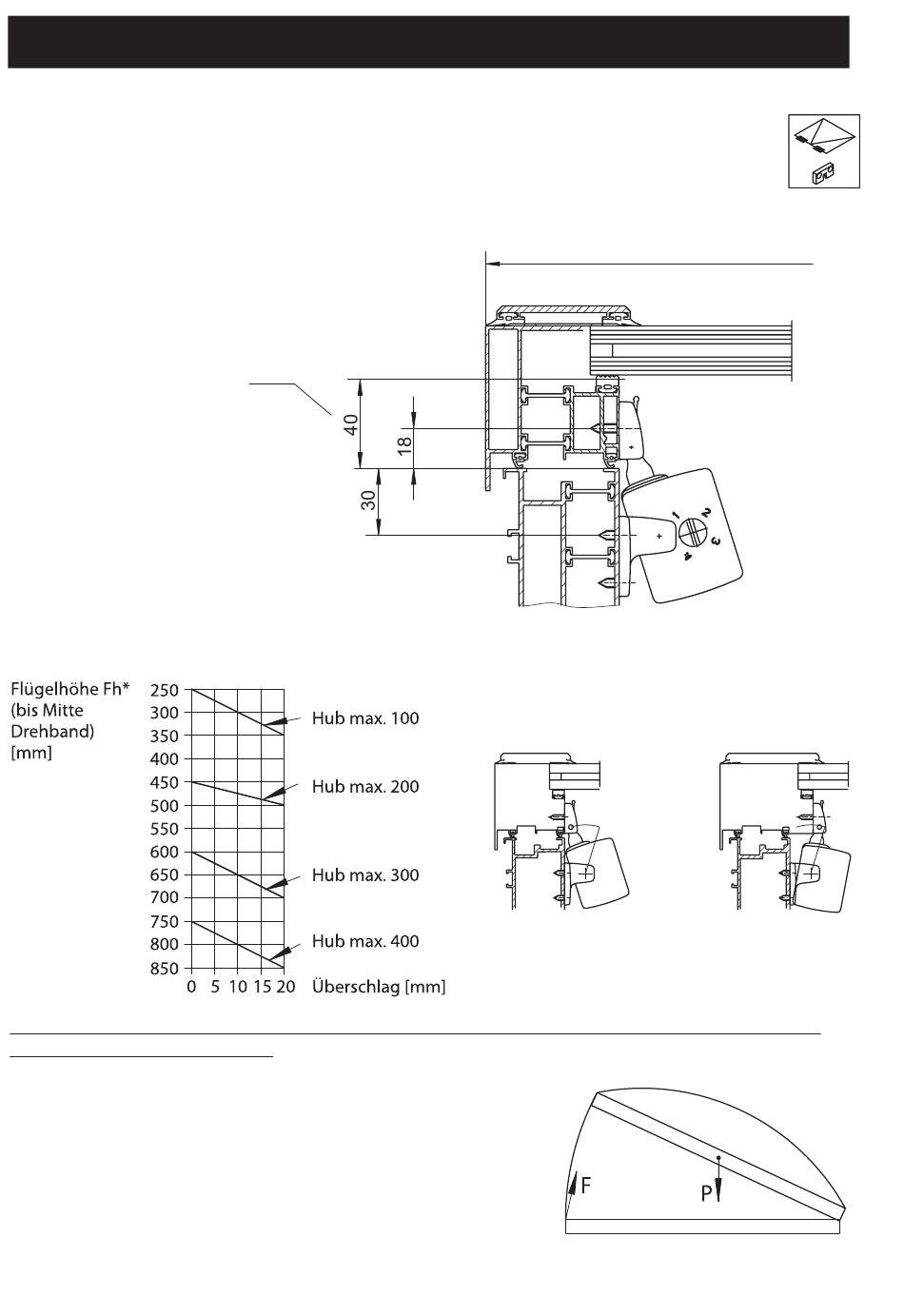

4.3 Anwendungsbereich für Dachfenster
mit Antriebshalterung Dachfenster
Flügelfläche max. 3 m² für Fenster mit 2 Syncro-Antrieben
max. Flügelgewicht: Berechnung siehe unten.
Ü = Überschlag von 0 bis 20 mm
(Unterlage bauseits möglich)
Platzbedarf auf
dem Flügel
a = Flügelbreite max. 2400 mm
Platzbedarf für den Einbau von
zwei E740 Syncro auf Rahmen
min. 1000mm
Formel zur Berechnung von Öffnungs- und Schließkraft für Lichtkuppeln oder horizontale Fenster
mit zwei Antrieben E740 Syncro
F = Antriebskraft, benötigt zum Öffnen: max. 500 N
P = Flügelgewicht [in N]
Beispiel:
P = 60 kg = ca. 600 N
F = 600 N x 0,68 = 408 N

bei Überschlag
Ü = 0 [mm]
* Richtwerte, Einbau kann ja nach
Fensterart variieren
F = 0,68 x P
Fmax. = 500 N
Flügelhöhe Fh bis Drehbandmitte
bei Überschlag
Ü = 20 [mm]
