Übersicht
Arbeitsfeld
Technische Daten
Hinweis zum Arbeitsfeld

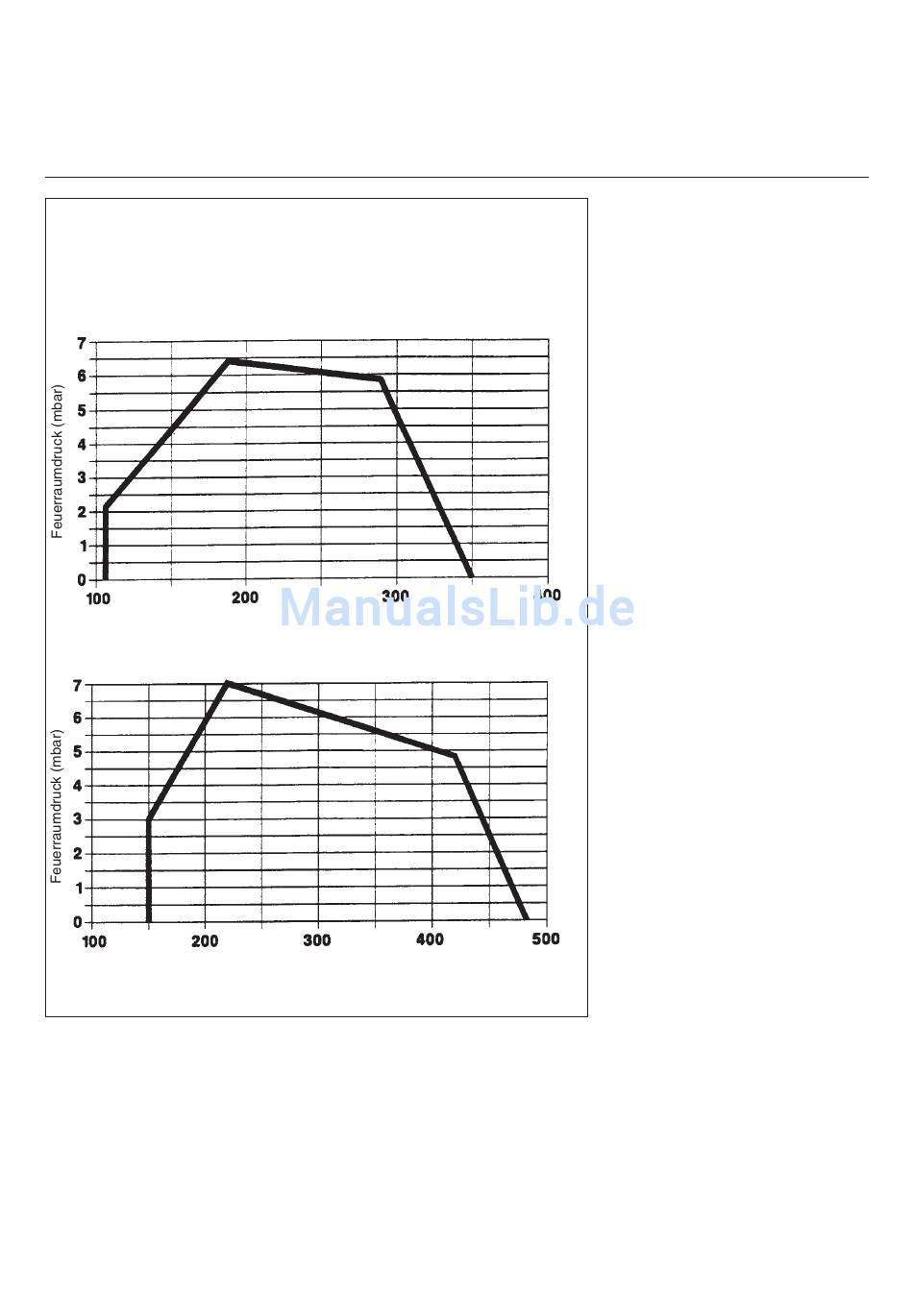

Das Arbeitsfeld zeigt den Brennstoffmassenstrom in Abhängigkeit vom Brennkam-
merdruck. Es entspricht Maximalwerten, nach EN 267, gemessen am Prüfflammen-
rohr.
Bei Brennerauswahl ist der Kesselwirkungsgrad zu berücksichtigen.
VECTRON L 04.350 DUO
Leistung (kW)
VECTRON L 04.480 DUO
Leistung (kW)
Erläuterung zur Typenbezeichnung :
4
L
= Herstellerkennzeichnung
04
= Baugröße
350
= Leistungskennziffer
DUO = Zweistufig
KN
= Kopflänge normal
KL
= Kopflänge lang
08/2005 - Art. Nr. 13 018 076A
Technische Daten
Feuerungswärmeleistung
L 04.350 DUO
L 04.480 DUO
Brennstoffmassenstrom
L 04.350 DUO
L 04.480 DUO
12,5 - 40 kg/h
Betriebsart
Brennstoff
nach DIN 51 603
Feuerungsautomat
L 04.350 DUO
L 04.480 DUO
Motor
230 V, 50 Hz.,
480 W, 2850 1/min
Pumpe
L 04.350 DUO
L 04.480 DUO
Stellantrieb
L 04.350 DUO
SQN75.244A26
L 04.480 DUO
SQN75.294A26
Düsen
Ölschläuche
R
/
3
8
Zündtransformator
Gewicht
Lieferumfang
Der Verpackung des Brenners wird
beigelegt:
1 Brennerflansch mit Flanschdichtung
1 Beutel mit Befestigungsteilen
1 Tasche Technische Dokumentation
Folgendes Werkzeug ist für die Bren-
nermontage erforderlich:
Gabelschlüssel SW 10
–
Gabelschlüssel SW 12
–
Gabelschlüssel SW 13
–
Gabelschlüssel SW 16
–
Gabelschlüssel SW 19
–
Schraubendreher
–
6-Kant-Schraubendreher SW4
–
6-Kant-Schraubendreher SW6
–
6-Kant-Schraubendreher SW8
–
Düsensteckschlüssel SW16
–
Phasenprüfer
–
110-350 kW
150-480 kW
9 - 30 kg/h
zweistufig
Heizöl EL,
LOA 24
LAL 1.25
A2L65D
AL65C
eingebaut
" x 1500 mm
ZM 20/10
30 kg
