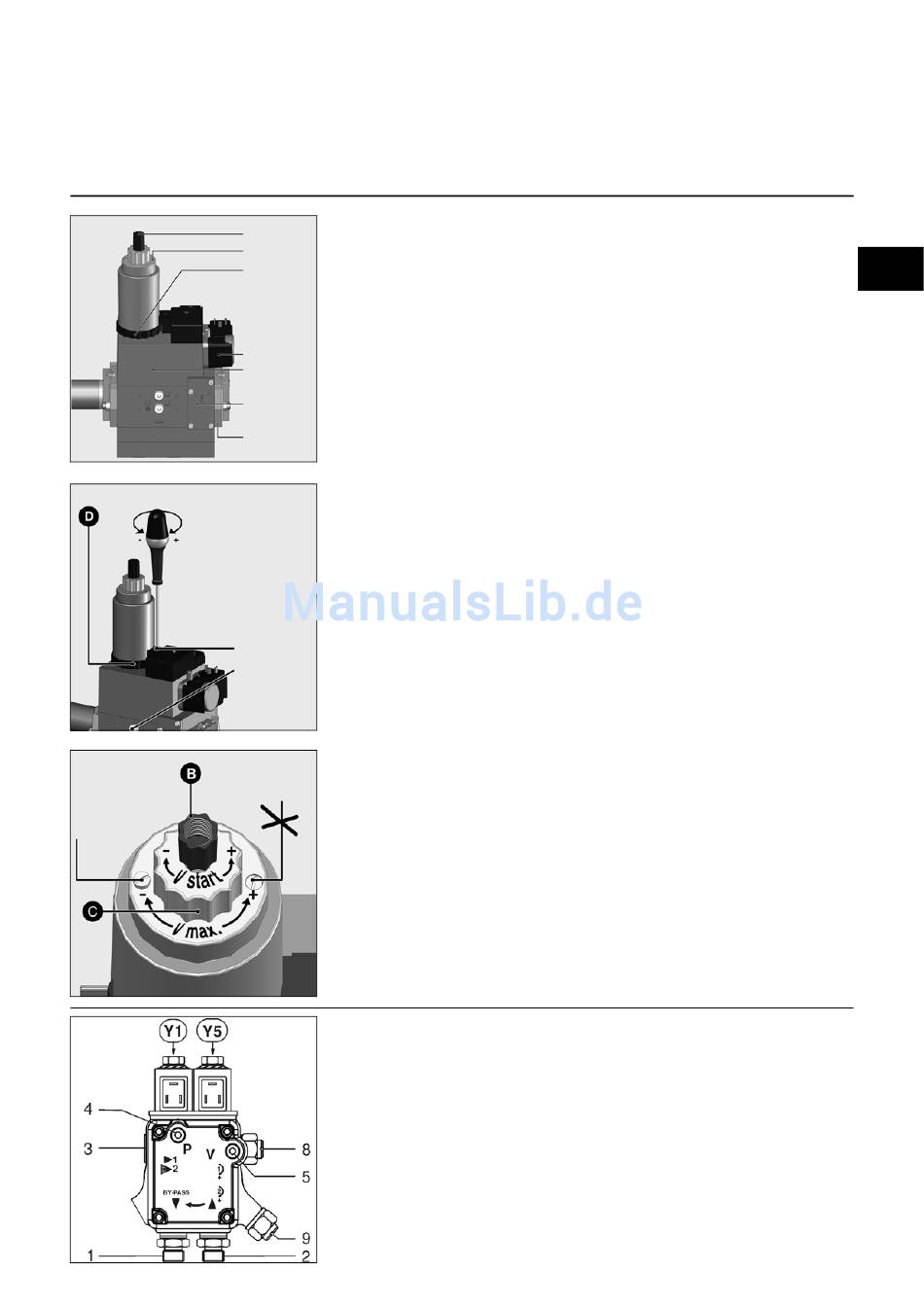

Funktion
Gasarmatur MB-ZRDLE
Pumpe
Regulierung Hydraulik-
bremse
Gasdruckwächter
Magnetspule
Filterdeckel
Anschlussflansch
Einstellen des
Gasdruckreglers
pBr (4 - 20 mbar)
Blockier-
schraube
MBZRDLE... B01S.. (zweistufig)
Kompakteinheit bestehend aus :
Filter, einstellbarem Druckwächter, nicht
einstellbarem, schnell öffnendem und
schließendem Sicherheitsventil, einstell-
barem Druckregler, Hauptventil (erste
und zweite Stufe) mit einstellbarem
Durchsatz und Hydraulikbremse sowie
schnell schließend.
Werkseinstellung :
- Durchsatz Stufe 1 und Stufe 2 auf
Maximalwert eingestellt.
- Zünddurchsatz und Druckregler auf
Minimalwert eingestellt.
Druckreglereinstellung
Für die Einstellung des Ausgangsdru-
ckes sind 60 Umdrehungen der Einstell-
schraube möglich. Drei Rechts-Umdre-
hungen erhöhen den Druck um 1 mbar,
drei Links-Umdrehungen vermindern
den Druck um den gleichen Wert.
Bei der Inbetriebnahme :
• mindestens 10 rechts-Umdrehungen
(+)
• nachträglich die Einstellung verfeinern
(mehr oder weniger Druck)
• Gasausgangsdruck an Meßstelle
119pBr kontrollieren.
Zünddurchsatz-Einstellung
• Plastik-Kappe B abschrauben.
• umkehren und als Schlüssel für die
versiegelte
Umdrehung der Einstellschraube
Schraube
benutzen (drei Umdrehungen um von
Minimal- auf Maximaldurchsatz zu
kommen)
• Startdurchsatz durch Rechtsdrehen
vermindern oder durch Linksdrehen
vergrössern.
Einstellung des Nenndurchsatzes
• Blockierschraube lösen
(entgegengesetzte versiegelte
Schraube darf nicht gelöst werden).
Bei der Pumpe handelt es sich um eine
Zahnradpumpe. Sie wird über einen Ent-
lüftungsfilter im Zweirohr-System ange-
schlossen. Die Verbindung zwischen
Öltank und Entlüftung erfolgt bevorzugt
als Einstrangleitung. Die Pumpe enthält
einen Ansaugfilter und zwei Öldruckreg-
ler. Vor Inbetriebnahme ein Manometer
für Druck- 4 und Vakuummessungen 5
montieren.
08/2014 - Art. Nr. 4200 1054 5400A
Technische Daten
Eingangsdruck max. 360mbar
Umgebungstemperatur -15 bis +70° C
Spannung 230 V/50 Hz
Leistungsaufnahme
Schutzart
Gasanschluß Rp 3/4" oder Rp 1" 1/4
Einbaulage :
- Senkrecht mit nach oben stehenden
Magnet
- liegend mit waagerechtem Magnet
Einstellung des Gasdurchsatzes für
Stufe 1
Von Hand (ohne Werkzeug).
• Gasdurchsatz vermindern durch
Rechtsdrehen des Ringes D der sich
am unteren Teil der Magnetspule
befindet. Gasdurchsatz durch
Linksdrehen erhöhen.
Einstellung des Gasdurchsatzes für
Stufe 2
• Gasnenndurchsatz vermindern durch
Linksdrehen des Einstellknopfes C
der sich am oberen Teil der Magnet-
spule befindet. Durch Rechtsdrehen
wird der Durchsatz vergrössert.
1 Rücklaufanschluss
2 Sauganschluss
3 Anschluss Düsenzuleitung G1/8
4 Manometeranschluss
5 Vakuummeteranschluss
8 Druckregulierung 1. Stufe
9 Druckregulierung 2. Stufe
Y1 Magnetventil 1. Stufe
Y5 Magnetventil 2. Stufe
de
60 VA
IP 54
G1/4
G1/4
11
