Daten nichtflüchtig speichern
8.4 Daten nichtflüchtig speichern
Read-only Parameter zeigen nur den aktuellen Betriebszustand und werden nicht ge-
speichert.
Zusätzlich müssen einige Parameter bei Power On stets auf einem definierten Startwert
stehen. Daher werden sie nie gespeichert. Dies sind folgende Parameter:
ru-Parameter
co-Parameter controlword
external source für digitale Ausgänge
external source für digitale Eingänge
sb-Parameter (SACB-Diagnose)
Alle anderen Daten, die länger als ca. 2s nicht geändert werden, werden gespeichert.
Um nicht jeden Speichervorgang explizit auslösen zu müssen, wurde in den Geräten eine
Automatik zum nichtflüchtigen Speichern der Daten implementiert.

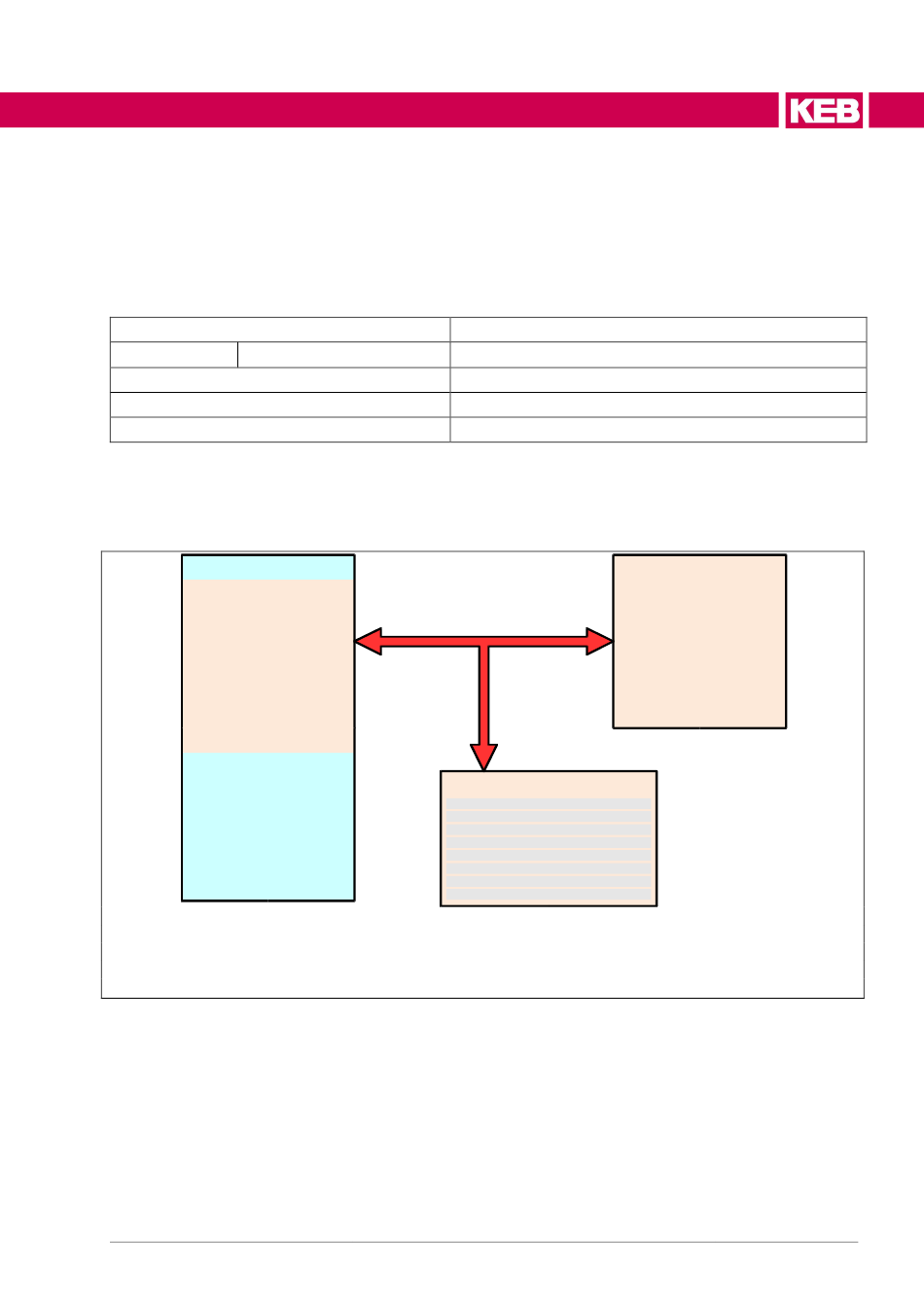

Das folgende Bild erläutert die grundsätzliche Funktionsweise.
RAM
EEPROM Mirror
RAM: flüchtiger Speicher für temporäre Daten
EEPROM: Speicherbereich für nichtflüchtige Daten
EEPROM Mirror: Abbild des EEPROM-Inhalts im Arbeitsspeicher
Write Cache: Zwischenspeicher für schnellere Schreibzugriffe
Die Daten des Permanent-Speichers werden im sogenannten EEPROM Mirror gespie-
gelt.
Ein Hintergrundprozess vergleicht alle 2ms einen 4 Byte großen Bereich des Mirrors mit
den entsprechenden Originaldaten im Permanent-Speicher.
Ist der Inhalt des Speicherbereiches unterschiedlich, wird dieser Datenblock inklusive ei-
nes Zeitstempels in den Schreibcache kopiert.
Parallel zur Prüfung des EEPROM Mirrors wird der Inhalt des Schreibcaches überprüft,
ob der Orginaldatenblock im EEPROM Mirror erneut geändert wurde. Ist dies der Fall
werden Daten und Zeitstempel neu gesetzt.
© 2022 KEB Automation KG
Spitzenwertspeicher werden durch Power-On gelöscht
co00
do10
di02
alle
Write cache
EEPROM
