2,5 mm Bohrer durch die Löcher des Verbindungswinkels
Löcher in die untere Profilwand der Abdeckung.
Achten Sie darauf, dass der Untergrund, auf dem Sie Vor-

bohren sauber und groß genug ist, um ein Verbiegen oder
Verkratzen der Lichtschachtabdeckung zu verhindern.
Bohren Sie das Profil nicht komplett durch! Dies beschädigt

Ihre Lichtschachtabdeckung.
6.3. Schrauben Sie jetzt den Verbindungswinkel an der Licht-
schachtabdeckung mit den Schrauben für die Befestigung
des Zusatzrahmens fest.
7.
Befestigung des Zusatzrahmens vorbereiten
(optional, nur wenn Sie Schritt 4 ausgeführt haben,
gilt nur für die Modelle KSA 12/2, KSA 16/2)
7.1. Legen Sie die Kellerschachtabdeckung auf den Gitterrost
und richten Sie sie mittig aus.
7.2. Markieren Sie durch die Löcher im Zusatzrahmen die
Bohrlöcher für die Befestigung des Zusatzrahmens an der
Hauswand.

7.3. Nehmen Sie die Lichtschachtabdeckung noch einmal aus

dem Lichtschacht und bohren Sie an den markierten Stellen
Löcher in die Hauswand.
8.

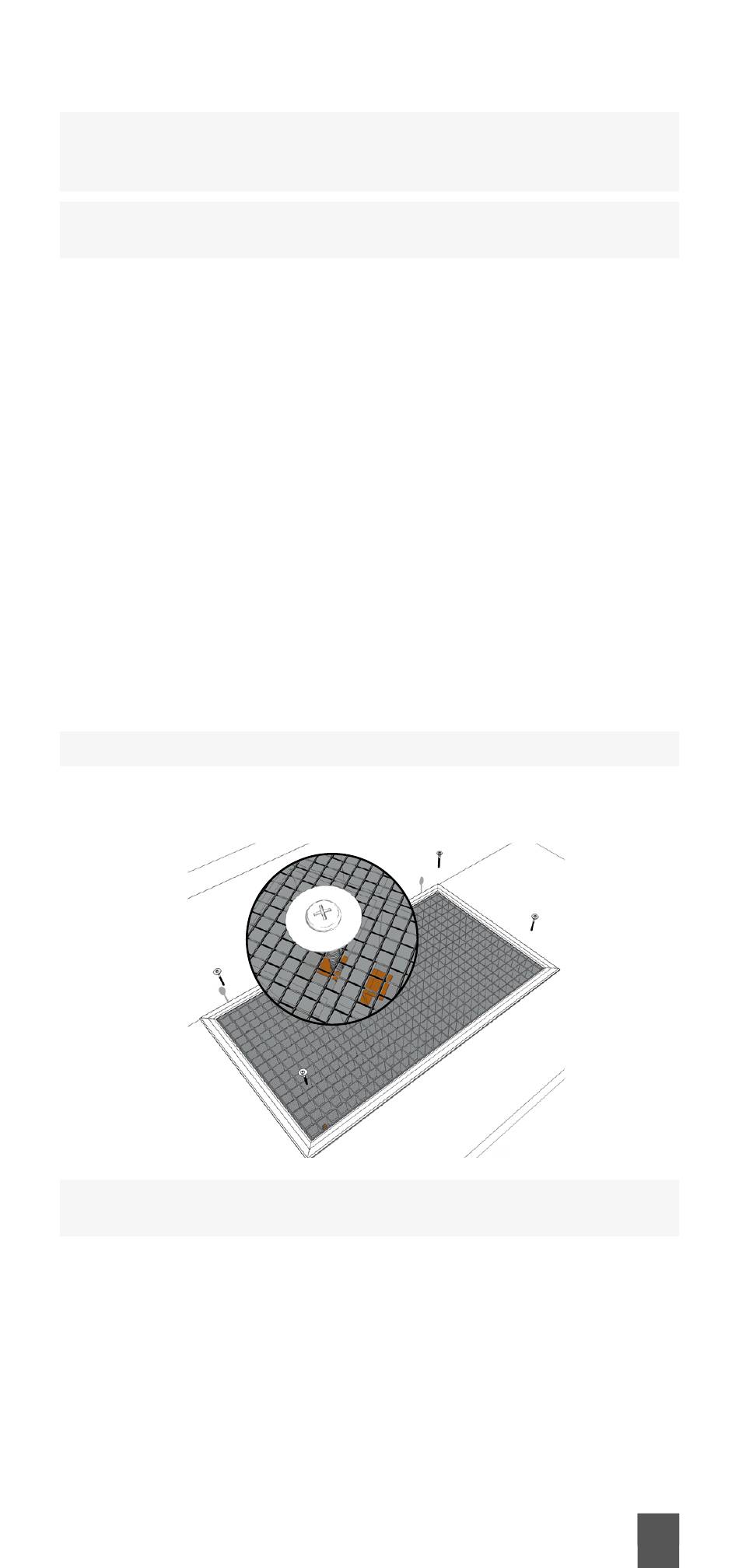

Montage der Lichtschachtabdeckung
8.1. Legen Sie die Kellerschachtabdeckung auf den Gitterrost
und justieren Sie sie mittig.
Die Lichtschachtkante muss komplett verdeckt sein.

8.2. Stecken Sie die Schrauben inkl. Dichtscheibe vorsichtig
durch das Edelstahlgewebe auf die Muttern und schrauben
Sie sie fest.
Die Abdeckung darf sich nicht durch zu starkes Anziehen

der Schrauben verformen.
8.3.
(gilt nur für die Modelle KSA 12/2, KSA 16/2)
Schrauben Sie den Zusatzrahmen mit geeignetem Material
fest.
9.
Prüfen Sie die korrekte Position und Auflage Ihrer Licht-
schachtabdeckung.
Technische Änderungen und Weiterentwicklungen vorbehalten!
