2.4. Vergrößern Sie auf der Sichtseite die Löcher mit einem 8 mm
Bohrer. Hier werden später die Abdeckkappen eingesetzt.
2.5. Entgraten Sie die Bohrlöcher anschließend.
Bei Modellen mit unterer U-Schiene (ST 18/2, ST 38/2, ST

ST 22/2, ST 42/2) bitte nicht die Bohrlöcher vergrößern.
Hier passen keine Abdeckkappen.
3.
Zusammenbauen des Montagerahmens
3.1. Legen Sie das/die
horizontale Profil/e
waagerecht und die
vertikalen Profile senkrecht
auf eine saubere Unterla-
ge.

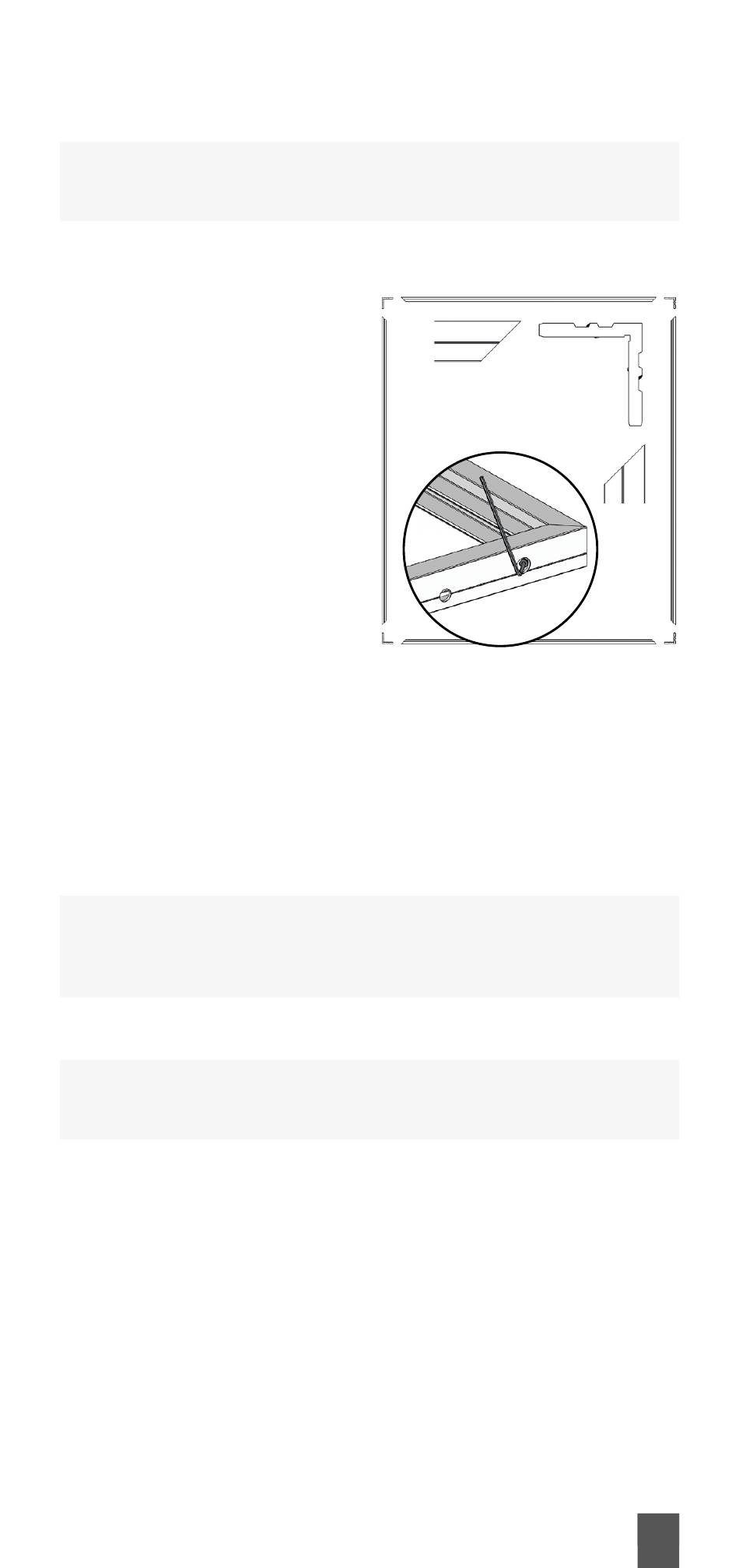

3.2. Stecken Sie den Montage-
rahmen zusammen, indem
Sie die Eckwinkel mit den
Profilen verbinden.
3.3. Fixieren Sie die Eckwinkel
mit den vormontierten
Madenschrauben in den
Löchern an den Außensei-
ten der Profile. Benutzen
Sie dazu den Innensechs-
kantschlüssel.
4.
Anbringen des Montagerahmens
4.1. Richten Sie den Montagerahmen in der Laibung bzw. auf
dem Blendrahmen aus und fixieren ihn oder Sie bitten einen
Helfer den Rahmen zu halten.
4.2. Bohren Sie durch die vorgebohrten Löcher im Montage-
rahmen Befestigungslöcher in die Laibung bzw. auf den
Blendrahmen.
Wenn ein Fixieren in der Laibung nicht möglich ist, mar-

kieren Sie einfach die Bohrlöcher durch die vorgebohrten
Löcher im Montagerahmen und bohren die Löcher direkt in
die Laibung.
4.3. Schrauben Sie nun den Montagerahmen mit geeignetem
Befestigungsmaterial fest.
Sollte bei großen Türen im oberen Laibungsbereich keine

Schraubmontage möglich sein, können Sie den Montage-
rahmen auch mit Montagekleber fixieren.
5.
Befestigen der U-Laufschiene
Montagerahmen)
5.1. Setzen Sie die U-Schiene unten in den Montagerahmen.
5.2. Achten Sie darauf, dass sie mit dem Montagrahmen bündig
abschließt, und fixieren Sie sie.
5.3. Bohren Sie durch die vorgebohrten Löcher in der Laufschie-
ne Befestigungslöcher in die Laibung.
5.4. Schrauben Sie die Laufschiene mit geeignetem Befesti-
gungsmaterial fest.
Technische Änderungen und Weiterentwicklungen vorbehalten!
(nur Modelle bei 3-seitigem
