2.2. Bohren Sie mit einem 3 mm – Bohrer Löcher durch die inne-
re Profilwand des Sprossenprofils.
Bohren Sie die Sprosse niemals ganz durch. Dies könnte
Ihr Gewebe oder die Griffschale beschädigen.
2.3. Schrauben Sie den Knopfgriff mit der beigelegten Schraube
an der Sprosse fest.
Griffvariante C
1.
Lieferumfang
Bauteile für innen liegen bei:
1 x Knopfgriff mit Durchgangsbohrung (10 615 000 07)
1 x Blechschraube Senkkopf, TX - 3.5 x 16 mm, DIN 7982,
A2 (12 776 3.5 16)
Bauteile für außen liegen bei:
1 x Bügelgriff 22 mm (10 619 022)
2 x Blechschraube Senkkopf TX - 3.5 x 19 mm, DIN 7982,
A2 (12 776 3.5 19)
2 x Abdeckkappen Ø 8 mm (10 820 008)
Sie können auch einen 11 mm Bügelgriff (10 619 011) wählen. Dann
ändert sich auch die Schraube von 19 mm auf 13 mm Länge (12
776 3.5 13). Die Anzahl der Teile bleibt jeweils gleich.
2.
Montage des Knopfgriffs
Folgen Sie den Schritten aus
„Griffvariante B" Punkt 2.
3.
Montage des Bügelgriffs
Folgen Sie den Schritten aus
„Griffvariante A" Punkt 2.

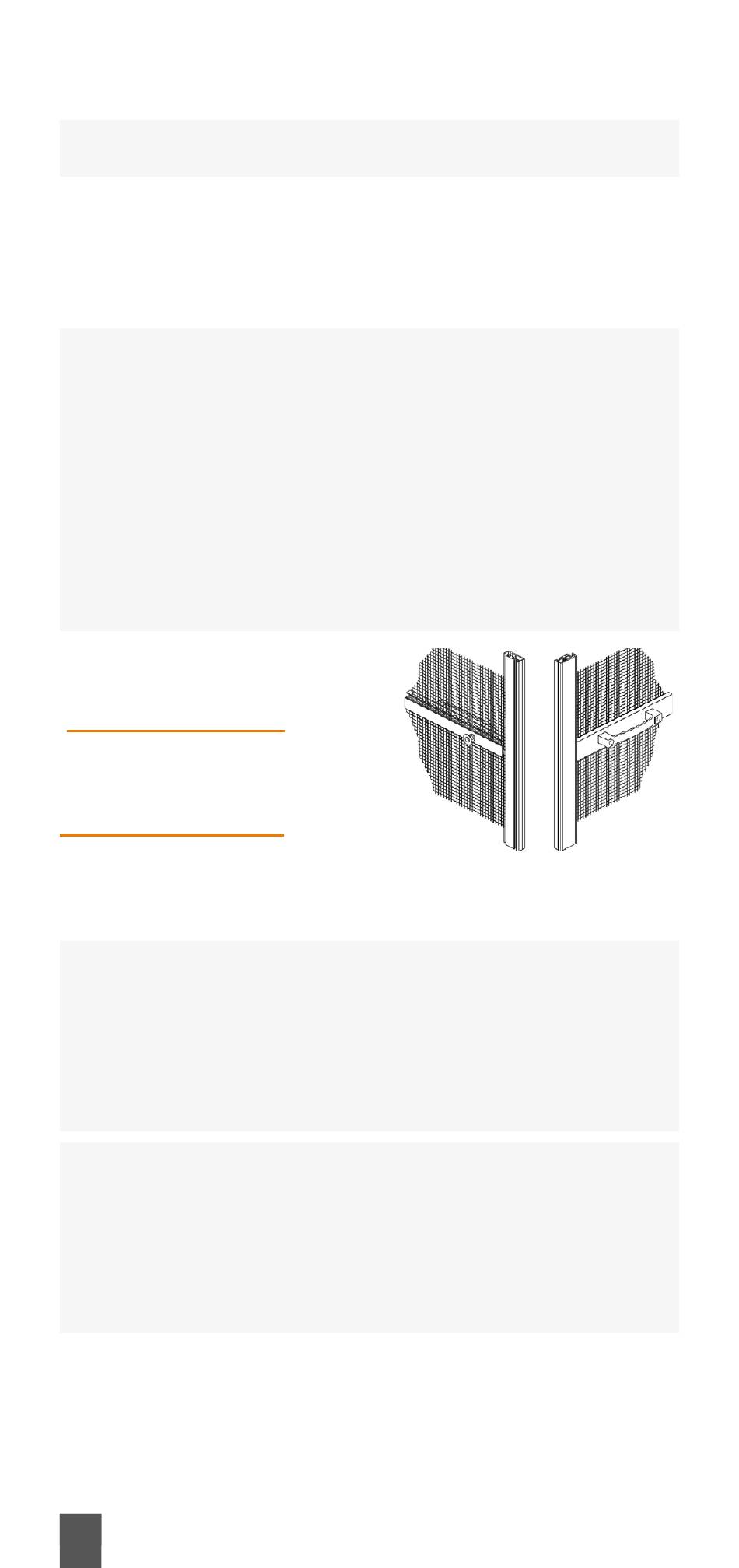

Griffvariante D
1.
Lieferumfang
Bauteile für innen liegen bei:
1 x Bügelgriff 22 mm (10 619 022)
2 x Blechschraube Senkkopf TX - 3.5 x 19 mm, DIN 7982,
A2 (12 776 3.5 19)
2 x Abdeckkappen Ø 8 mm (10 820 008)
Sie können auch einen 11 mm Bügelgriff (10 619 011) wählen. Dann
ändert sich auch die Schraube von 19 mm auf 13 mm Länge (12
776 3.5 13). Die Anzahl der Teile bleibt jeweils gleich.
Bauteile für außen liegen bei:
1 x Bügelgriff 22 mm (10 619 022)
2 x Blechschraube Senkkopf TX - 3.5 x 19 mm, DIN 7982,
A2 (12 776 3.5 19)
2 x Abdeckkappen Ø 8 mm (10 820 008)
Sie können auch einen 11 mm Bügelgriff (10 619 011) wählen. Dann
ändert sich auch die Schraube von 19 mm auf 13 mm Länge (12
776 3.5 13). Die Anzahl der Teile bleibt jeweils gleich.
44
trittec AG - Stand 12/2023
innen
außen
