b) Wenn als Aufrüstung nachgekauft
• Hängen Sie den Türflügel aus und
zeichnen Sie den Türschließer im unteren Drittel der Tür in
einer Flucht mit den Drehbändern an.
• Legen Sie die Rückseite der Federhalterung an die Markie-
rung an und markieren Sie die Bohrlöcher auf dem Blend-
rahmen.
Achten Sie auf den Türanschlag. Bei Rechtsanschlag müs-

sen Sie den Drehbandstift aus dem Türschließer mit einem
geeigeneten Werkzeug herausziehen und von der anderen
Seite wieder hineinstecken.
• Bohren Sie die Befestigungslöcher in den Blendrahmen und
schrauben Sie den Federhalter mit geeigneten Schrauben
fest.
• Setzen Sie nun die Feder mit dem kurzen Ende in das Loch
des Federhalters ein und drehen sie nach oben ein.
• Fixieren Sie die Feder mit einem Drehbandstift.
• Messen Sie den Abstand von der Oberkante des unteres
Drehbandes bis zur Mitte des Federbeins.
• Übertragen Sie nun das Maß auf den Drehflügel.
Achten Sie darauf, von der Unterkante des Drehbandes zu

messen.
• Bringen Sie die Bohrung für das Federbein mittig im Profil
an.
7.

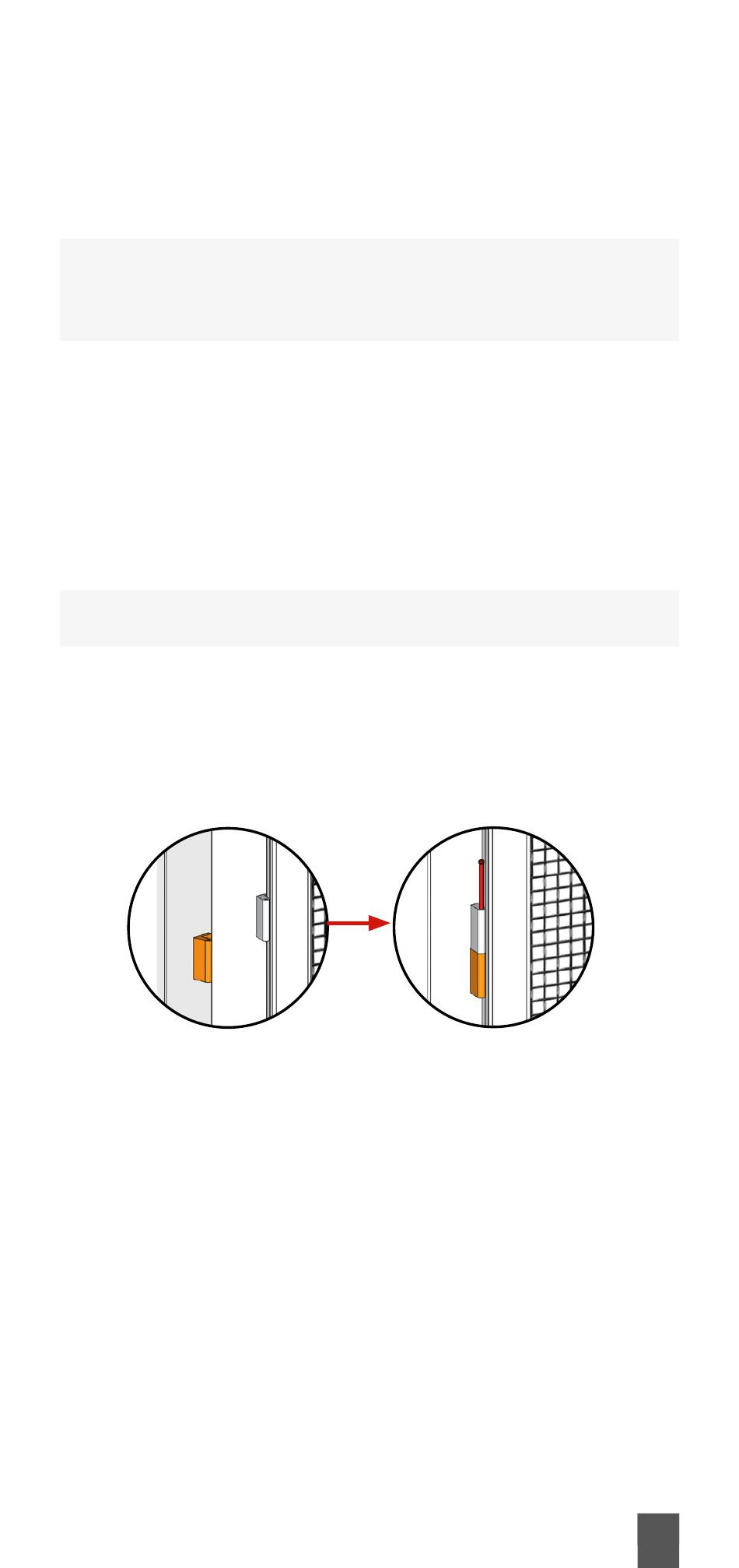

Drehflügel einhängen
a) Bei Drehtüren ohne Türschließer stellen Sie - beim
unteren Drehband beginnend - die Drehbänder aufeinander.
Fixieren Sie jedes mit einem Drehbandstift.
b) Bei Drehtüren mit Türschließer klemmen Sie einen Keil
unter die Feder des Türschließers. Nun schieben Sie den
Drehflügel vorsichtig mit dem dafür vorgesehenen Bohrloch
auf die Feder des Türschließers. Lösen Sie vorsichtig den
Keil und schieben Sie den Flügel weiter. Justieren Sie ihn so,
dass er ebenfalls auf den Drehbändern sowie fest auf dem
Türschließer aufliegt. Fixieren Sie die/den Drehtürflügel mit
den Drehbandstiften. Stecken Sie dazu die Stifte von oben
nach unten durch die Öffnungen der Drehbänder.
8.
Prüfen Sie die Gang- und Schließbarkeit des Elementes
und der Tür.
Technische Änderungen und Weiterentwicklungen vorbehalten!
