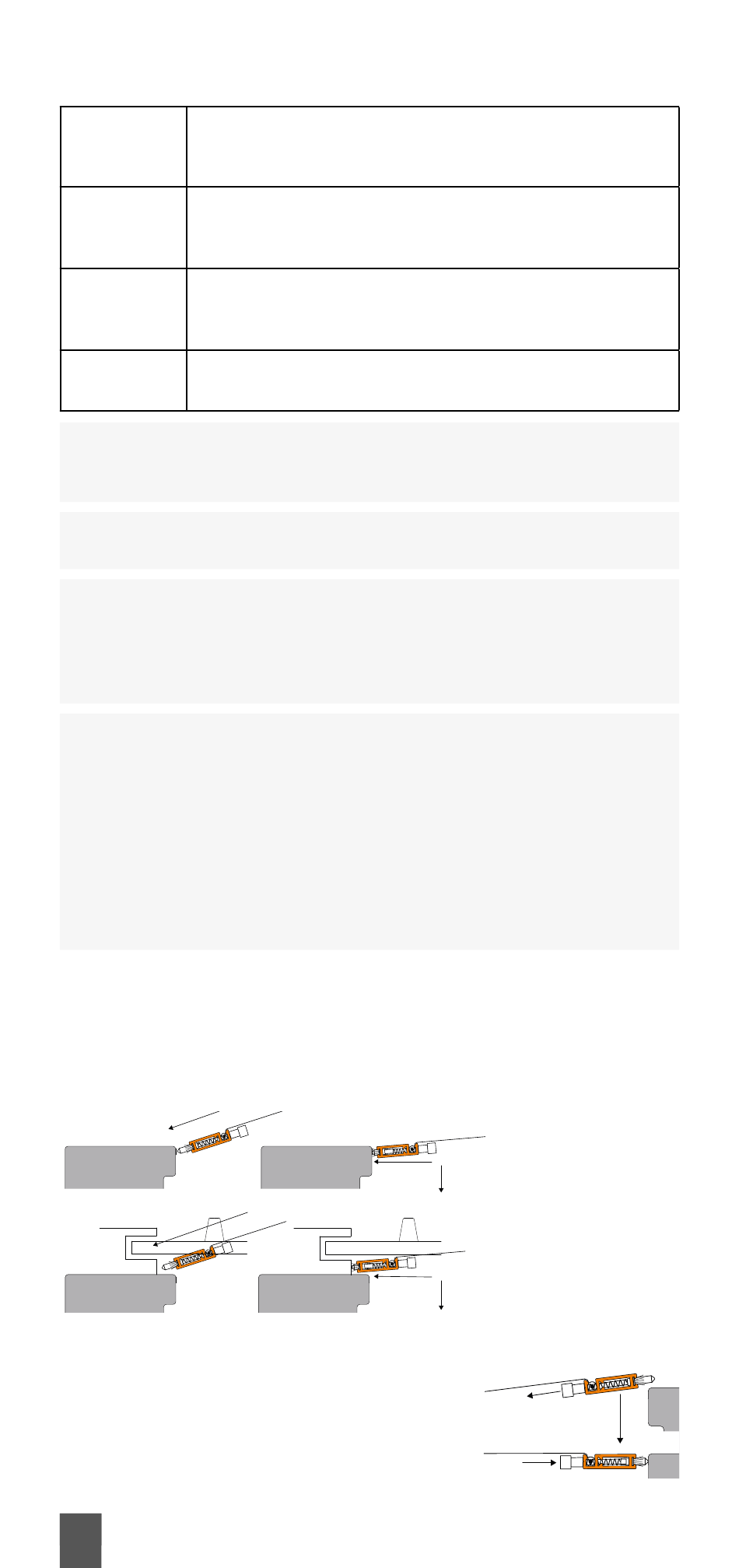

Federstiftmontage von innen
FSP 06/2
Montage in der Rollladenführungsschiene, Auflagefläche
oben und unten auf dem Blendrahmen, seitlich im Blend-
rahmen ohne Bürste
FSP 36,
Montage im Blendrahmen, Auflagefläche 3-seitig im
FSP 40/2
Blendrahmen und unten Regenschiene mit umlaufender
Bürste
FSP 41/2,
Montage im Blendrahmen, Auflagefläche 3-seitig auf dem
FSP 45/2
Blendrahmen und unten Regenschiene mit unterer Bürste
FSP 42/2,
Montage im Blendrahmen, Auflagefläche auf dem Blend-
FSP 46/2
rahmen ohne Bürste
Um Beschädigungen am Gewebe zu vermeiden, halten

Sie den Spannrahmen an den Federstiften oder an den
seitlichen Profilen.
Lassen Sie sich von einer 2. Person bei der Montage

helfen.
Standardmäßig liegen 4 Hülsen für die Federstifte (10 572
999 07) bei. Ab einer Bestellhöhe bzw. -breite größer als
1500 mm wird auf Wunsch eine zusätzliche Mittenarretie-
rung in Form von 2 zusätzlich vormontierten Federstiften
mitgeliefert. Die Hülsen liegen bei.
Die Montage der Hülsen ist optional und vom Unter-

grund abhängig.
Sie können den Spannrahmen ohne Hülse immer dann
montieren, wenn ein verrottungssicherer Halt geboten
ist, z.B beim Bohren in eine Rollladenführungsschiene aus
Kunststoff oder Metall.
Bei Bohrung in einen Fensterfalz aus Holz ist die Hülsen-
montage jedoch notwendig. Es besteht hier die Gefahr,
dass Ihr Fenster durch eindringende Feuchtigkeit am Loch
verfault und morsch wird.
1.
Markieren der Bohrlöcher für die Federstifte bzw. Hülsen
1.1. Halten Sie Ihren Spannrahmen an den seitlichen Profilen
und heben Sie ihn diagonal aus dem geöffneten Fenster.
1.2. Drücken Sie das Element mit seiner linken Seite gegen
seine linke Montagefläche.
Auflage im Blendrahmen
Auflage Rollladenführungsschiene
1.3. Ziehen Sie nun auf der rechten Seite
die Federstifte nach innen und
gleichzeitig den Spannrahmen zu
sich heran bis Sie die Auflagefläche
des Spannrahmens erreicht haben.
12
trittec AG - Stand 12/2023
