5.5. Griffvarianten für Drehrahmen (DF, DT und PT)
Griffvariante A
1.
Lieferumfang
Bauteile für innen liegen bei:
1 x Bügelgriff 22 mm (10 619 022)
2 x Blechschraube Senkkopf TX - 3.5 x 19 mm, DIN 7982,
A2 (12 776 3.5 19)
2 x Abdeckkappen Ø 8 mm (10 820 008)
Sie können auch einen 11 mm Bügelgriff (10 619 011) wählen. Dann
ändert sich auch die Schraube von 19 mm auf 13 mm Länge
(12 776 3.5 13). Die Anzahl der Teile bleibt jeweils gleich.
Bauteil für außen sind vormontiert:
1 x Griffschale
2.

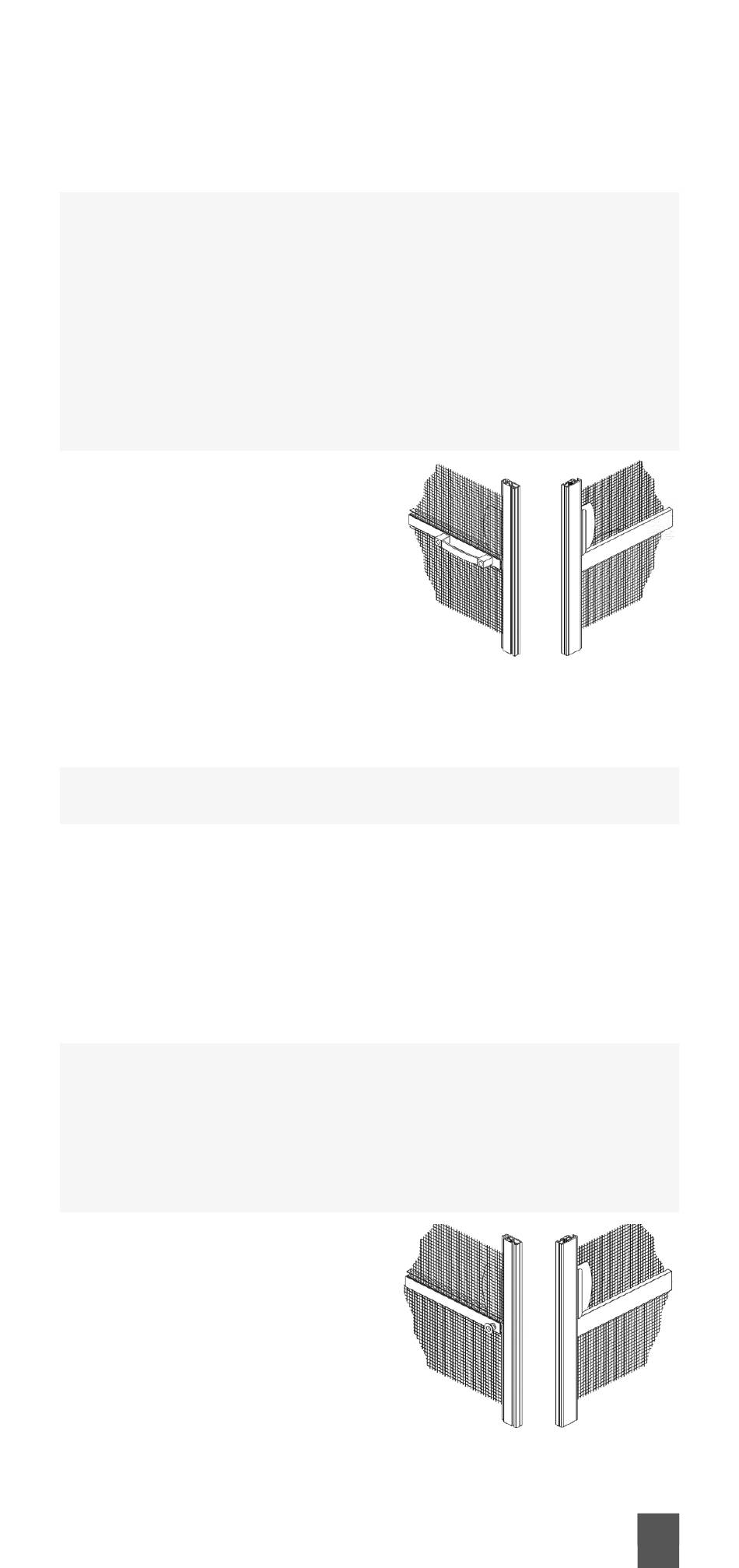

Montage des Bügelgriffs:
2.1. Nehmen Sie den Bügel-
griff und halten Sie ihn von
innen an die Position auf der
Sprosse Ihres Drehrahmens,
an der Sie ihn befestigen
möchten und markieren Sie
sich durch die Löcher im
Griff die Bohrlöcher auf der
Sprosse.
2.2. Bohren Sie mit einem 3 mm – Bohrer Löcher durch die
innere Profilwand des Sprossenprofils.
Bohren Sie die Sprosse niemals ganz durch. Dies könnte
Ihr Gewebe oder die Griffschale beschädigen.
2.3. Schrauben Sie den Bügelgriff mit den beigelegten Schrau-
ben an der Sprosse fest.
2.4. Setzen Sie die Abdeckkappen auf.
Griffvariante B
1.
Lieferumfang
Bauteile für innen liegen bei:
1 x Knopfgriff mit Durchgangsbohrung (10 615 000 07)
1 x Blechschraube Senkkopf, TX - 3.5 x 16 mm, DIN 7982,
A2 (12 776 3.5 16)
Bauteil für außen sind vormontiert:
1 x Griffschale
2.
Montage des Knopfgriffs:
2.1. Nehmen Sie den Knopf-
griff und halten Sie ihn von
innen an die Position auf der
Sprosse Ihres Drehrahmens,
an der Sie ihn befestigen
möchten und markieren
Sie sich durch das Loch im
Griff die Bohrlöcher auf der
Sprosse.
Technische Änderungen und Weiterentwicklungen vorbehalten!
innen
innen
außen
außen
