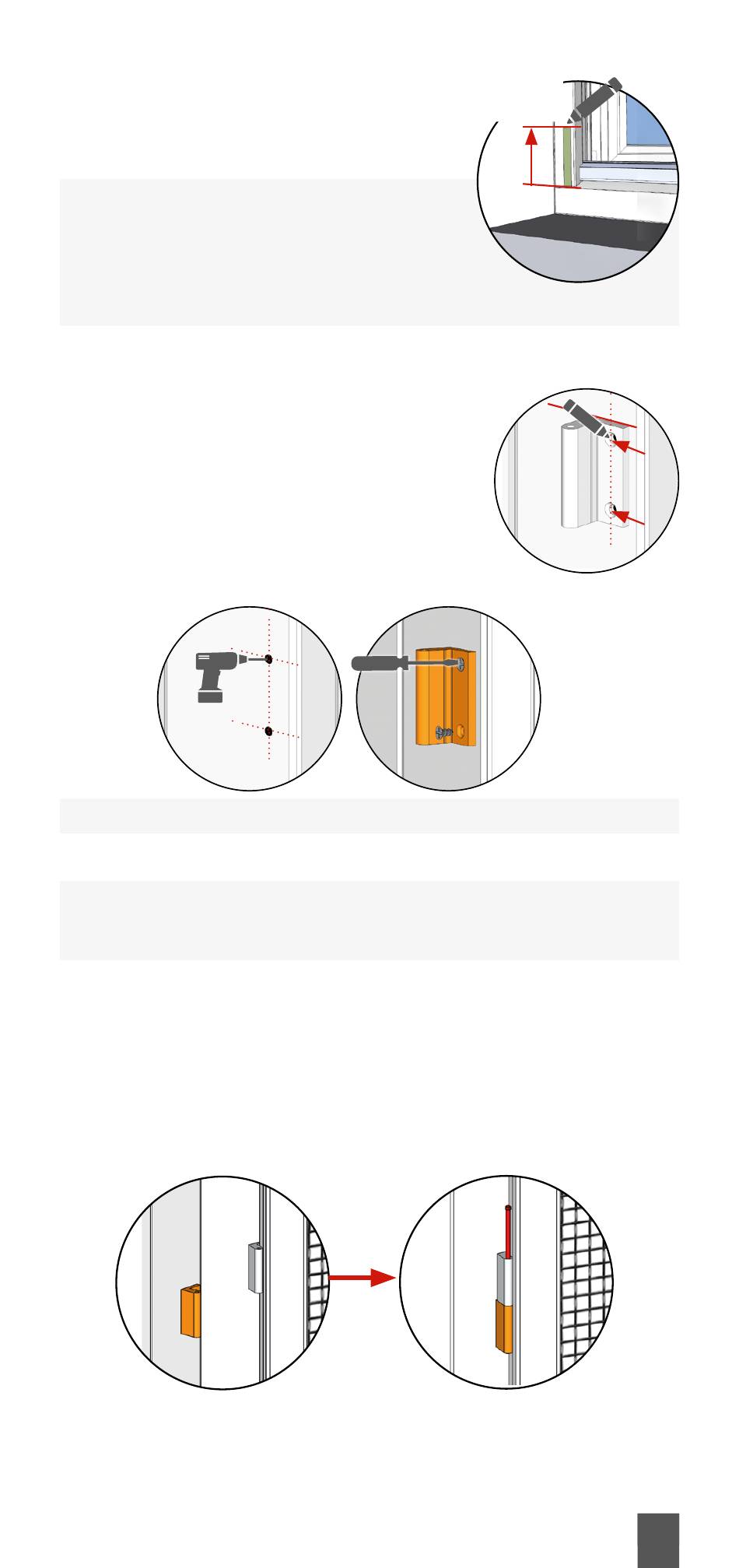

1.3. Übertragen Sie das ermittelte
Maß für die Oberkante des unteren
Drehbandes aus Schritt 1.2 von
außen auf den seitlichen Blend-
rahmen.
Beachten Sie den Anschlag Ihres
Elementes. Bei Rechtsanschlag
kennzeichnen Sie das Maß auf
dem rechten seitlichen Blend-
rahmen. Bei Linksanschlag ent-
sprechend links.
1.4. Nehmen Sie nun ein beiliegendes Drehband und legen Sie
es mit der Oberkante auf dem Blendrahmen
an der gekennzeichneten Stelle an.
1.5. Richten Sie es so aus, dass die
Schraubenbohrungen der Drehband-
elemente einen Abstand von 10 mm zur
seitlichen Blendrahmenkante haben.
1.6. Markieren Sie die Bohrlöcher auf dem
Blendrahmen und bohren vor.
Wir empfehlen einen 2,3 mm Bohrer.
Achten Sie darauf, dass der Blendrahmen und Ihr Insekten-
schutzrahmen sauber und fusselfrei sind, um Verkratzen
der Farbbeschichtung zu verhindern.
1.7. Schrauben Sie das untere Drehband auf dem Blendrahmen
mit geeignetem Befestigungsmaterial fest.
2.
Befestigen der anderen Drehbänder
2.1. Setzen Sie das untere Drehband Ihres Drehelementes auf
das Drehband am Blendrahmen und fixieren es mit einem
Drehbandstift. Dazu stecken Sie diesen einfach von oben
nach unten durch beide Drehbänder.
2.2. Richten Sie den Drehrahmen aus.
Technische Änderungen und Weiterentwicklungen vorbehalten!
Maß hier
anzeichnen
