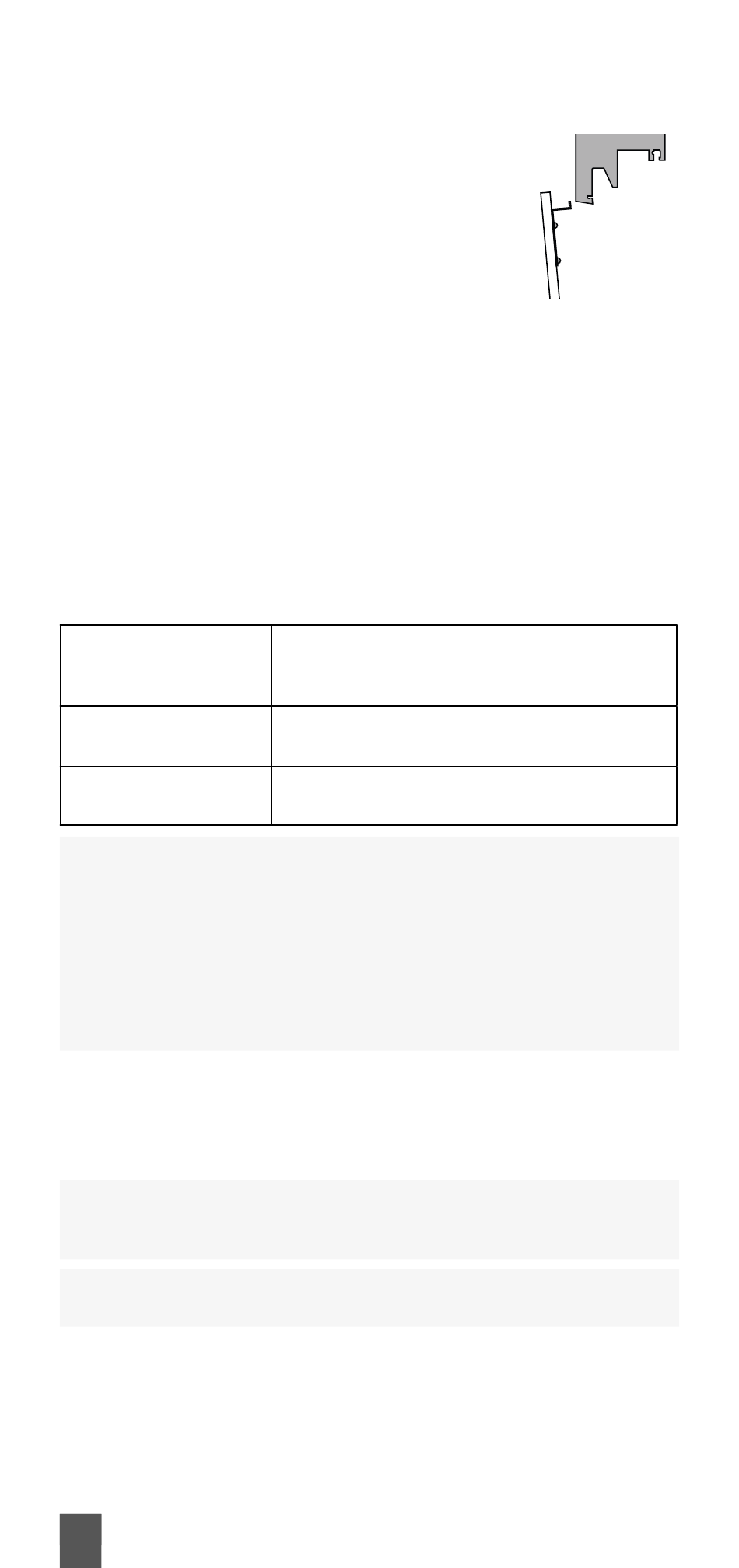

3.3. Nun drücken Sie den Spannrahmen von sich weg in die
Fensteröffnung hinein bis die oberen Winkellaschen festen
Halt haben.
3.4. Einhängen aller anderen Varianten
• Führen Sie den Fensterspannrahmen an
den Haltegriffen haltend nun vollständig
durch die Fensteröffnung nach außen.
• Positionieren Sie beide oberen Winkel-
laschen vor dem oberen Falz des Blend-
rahmens.
• Nun heben Sie den Fensterspannrahmen so an, dass Sie die
unteren Winkellaschen über den unteren Falz des Blend-
rahmens ziehen können. Ist dieser Punkt erreicht, ziehen Sie
den Rahmen zu sich heran, soweit es geht und senken ihn
ab.
3.5.
(Nur bei Mittenarretierung)
Drehen Sie die Winkellaschen vor den seitlichen Falz des
Blendrahmens nach außen.
4.
Prüfen Sie die Gang- und Schließbarkeit des Fensters.
Einhängemontage von innen mit drehbaren
Winkellaschen oben und starren Winkellaschen unten
FSP 11/2, FSP 33/2
FSP 51/2, FSP 55/2
FSP 52/2, FSP 56/2
Standardmäßig liegen 2 Winkellaschensets oben drehbar
(Inhalt siehe Punkt 1.2), 2 Winkellaschen unten (10 543) 4
x Blechschraube Linsenkopf, TX - 2,9 x 6,5 mm, DIN 7981,
A2 (12 775 2.9 6.5) bei. Ausnahme FSP 33/2. Hier liegt
4 x die Linsenkopfschraube, TX - M3 x 4 mm, DIN 7985,
A2 (12 779 M03 04) bei. Ab einer Bestellhöhe bzw. -breite
größer als 1500 mm wird auf Wunsch eine zusätzliche
Mittenarretierung in Form von 2 drehbaren Winkella-
schensets mitgeliefert.
1.
Befestigen der oberen Winkellaschen am Spannrahmen
1.1. Legen Sie den Rahmen vor sich auf eine ebene Fläche, so
dass die Griffe zur Decke zeigen. Die Grifflasche zeigt dabei
immer zum Boden.
Achten Sie darauf, dass die Fläche sauber und groß genug
ist, um ein Verbiegen des Rahmens und Beschädigungen
an der Farblackierung oder dem Gewebe zu vermeiden.
Die drehbaren Winkellaschen erkennen Sie daran, dass sie
wesentlich kleiner sind als alle anderen Winkellaschen.
1.2. Setzen Sie die drehbaren Winkellaschen zusammen.
Wiederholen Sie dazu die Schritte a- e für alle drehbaren
Winkellaschen Ihres Modells:
a) Nehmen Sie die Linsenkopfschraube M3 x 8 mm.
b) Schieben Sie eine Unterlegscheibe Ø 4,0 mm auf die
Schraube.
16
trittec AG - Stand 12/2023
Auflage umlaufend auf Blendrahmen mit um-
laufender innerer Bürste
Auflage 3-seitig auf Blendrahmen mit unterer
Bürste
Auflage auf gesamtem Blendrahmen ohne
Bürste
