6.2. Stecken Sie bei Laufschienen, die auf dem Blendrahmen
montiert sind, die Abdeckkappen auf die Schrauböffnungen.
7.
Prüfen Sie die Gang- und Schließbarkeit des Elements.
Schiebetüren mit Montagerahmen von außen
ST 18/2, ST 38/2
ST 22/2, ST 42/2
ST 19/2, ST 39/2
ST 20/2, ST 40/2
ST 16/2, ST 36/2
Bei 3-seitigen Montagerahmen liegen standardmäßig
3 Montagerahmenprofile (10 263) und 1 Laufschiene (10
262) in passenden Längen, 2 Eckwinkel vorgebohrt inkl.
Madenschrauben, Abdeckkappen 8 mm für den Montage-
rahmen sowie Abdeckkappen 10 mm in passender Anzahl
für die Eckwinkel und 1 Innensechskantschlüssel SW 2,5
bei.
Bei allen umlaufenden Montagerahmen liegen stan-
dardmäßig 4 Montagerahmenprofile in passender Länge,
Abdeckkappen 8 mm in passender Zahl sowie 1 Innen-
sechskantschlüssel 2,5 SW bei. Nur die Modelle ST 16/2
und ST 36/2 enthalten zusätzlich 4 Eckwinkel inkl. Maden-
schraube 13 x 6,5 mm und einen Innensechskantschlüssel
1,5 SW. Alle anderen Schiebetüren mit umlaufenden
Montagerahmen enthalten zusätzlich den Eckwinkel inkl.
Madenschraube 10 x 20 mm und Abdeckkappen 10 mm in
passender Anzahl.
1.
Vorbereitung des/der Schiebetürflügel

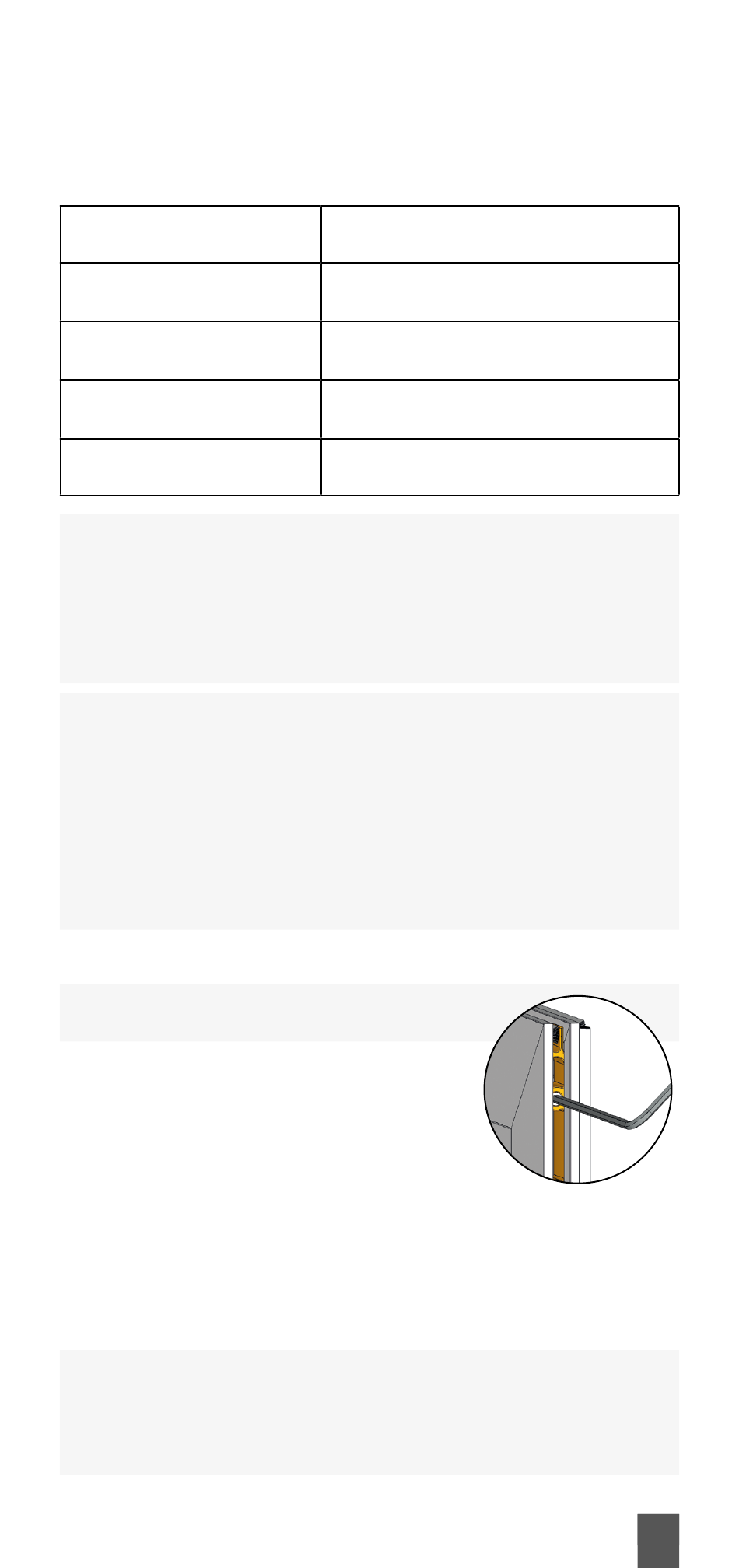

Jeder Flügel hat 2 Aushängesicherungen
– eine links und eine rechts oben.
1.1. Lösen Sie die Gewindestifte der
Aushängesicherungen mit dem
Innensechskantschlüssel.
1.2. Schieben Sie die Aushängesiche-
rungen um ca. 2 mm nach unten und
ziehen sie wieder fest.
1.3. Stellen Sie den/die Schiebetürflügel an einen sicheren Ort.
2.
Vorbohren der Montagerahmenprofile und Laufschienen
2.1. Markieren Sie an den Montagerahmenprofilen mindestens
die im Bohrschema empfohlenen Bohrlöcher. Verteilen Sie
diese gleichmäßig über die gesamte Profillänge..
Der Abstand der Bohrlöcher von der jeweiligen Ecke des
Montagerahmens sollte mindestens 100 mm betragen,
damit die Eckwinkel nicht angebohrt werden. Orientieren
Sie sich dabei an den bereits vorhandenen Löchern für die
Eckwinkel.
Technische Änderungen und Weiterentwicklungen vorbehalten!
Montage in der Laibung, 3-seitiger
Montagerahmen und U-Schiene, 1 Flügel
Montage in der Laibung, 3-seitiger
Montagerahmen und U-Schiene, 2 Flügel
Montage in der Laibung, umlaufender
Montagerahmen, 1 Flügel
Montage in der Laibung, umlaufender
Montagerahmen, 2 Flügel
Montage auf dem Blendrahmen,
umlaufender Montagerahmen, 1 Flügel
49
