5.6. Schiebetüren (ST)
Schiebetüren Anschraubmontage mit oberer und unterer
Laufschiene
ST 10/2, ST 11/2,
ST 30/2, ST 31/2
ST 15/2, ST 35/2
ST 14/2, ST 34/2
ST 09/2, ST 12/2,
ST 29/2, ST 32/2
ST 13/2, ST 17/2,
ST 33/2, ST 37/2
Standardmäßig liegen 1 Anschlaghülsenset mit 4 Anschlag-
hülsen, 4 Schrauben, 1 Innensechskantschlüssel SW 2,5
und Abdeckkappen liegen in passender Anzahl bei.
1.

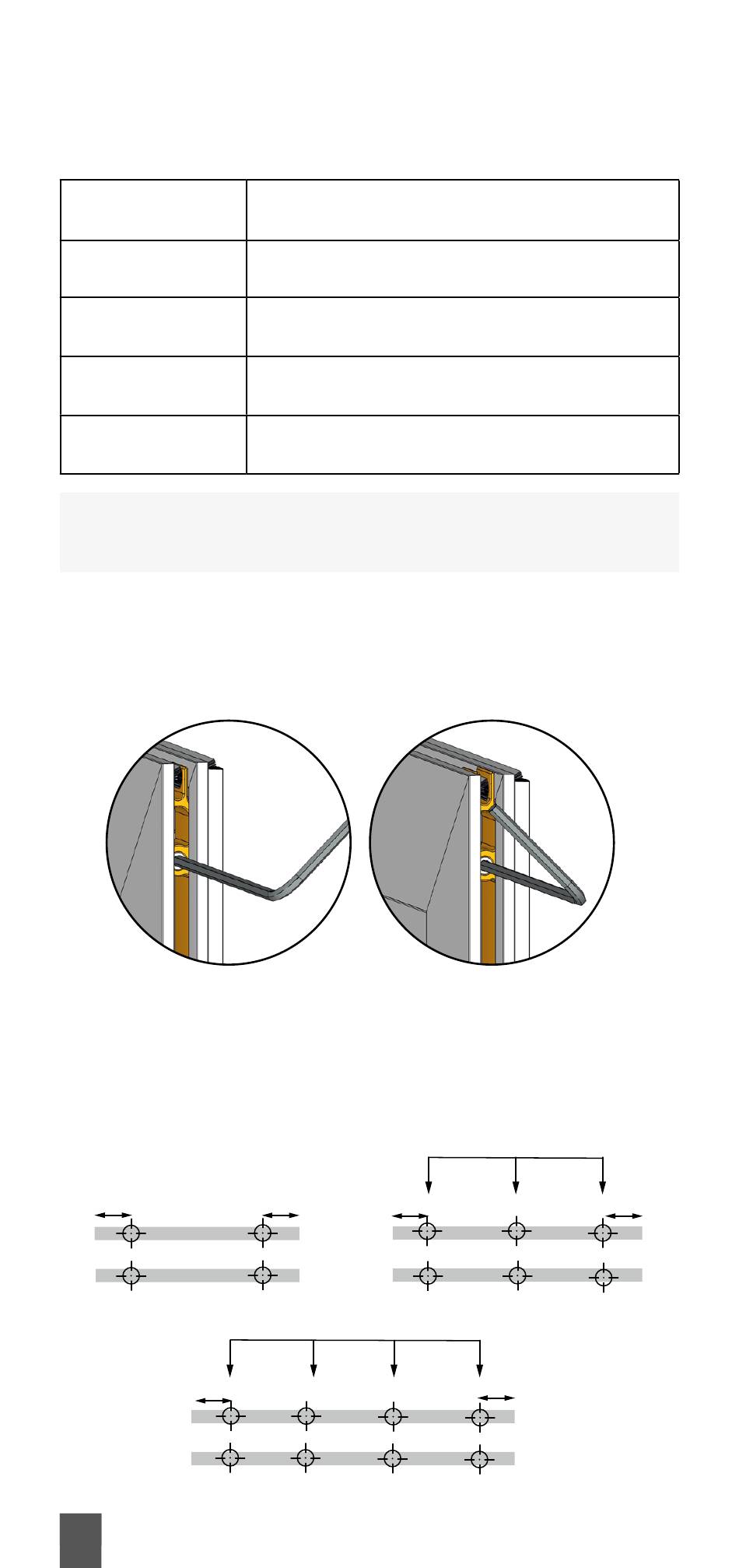

Vorbereiten des/der Schiebetürflügel/s
Schieben Sie mit Hilfe des Innensechskantschlüssels die
Aushängesicherungen im oberen Bereich der/des Schiebetürflü-
gel/s bis an den oberen Anschlag und fixieren Sie diese dort.
2.
Vorbohren der Laufschienen
Markieren Sie je nach Bohrrichtung und Länge der Laufschienen
mindestens die im Bohrschema empfohlenen Bohrlöcher. Vertei-
len Sie diese gleichmäßig über die gesamte Profillänge
100 mm
bis 1500 mm
100 mm
46
trittec AG - Stand 12/2023
Montage auf dem Blendrahmen oder der Laibung,
1 Flügel
Montage auf dem Blendrahmen oder der Laibung,
2 Flügel
Montage oben in der Laibung, unten auf dem
Blendrahmen, 1 Flügel
Montage oben auf dem Blendrahmen, unten in
der Laibung oder auf der Regenschiene, 1 Flügel
Montage oben und unten in der Laibung oder
unten auf der Regenschiene, 1 Flügel
100 mm
100 mm
gleicher
Abstand
ab 2000 mm
gleicher
Abstand
100 mm
bis 2000 mm
100 mm
