2.1. Legen Sie den Montagerahmen mit den Drehbändern nach
oben auf eine ebene Fläche.
Achten Sie darauf, dass die Fläche sauber und groß genug
ist, um ein Verbiegen des Rahmens und Beschädigun-
gen an der Farblackierung zu vermeiden.

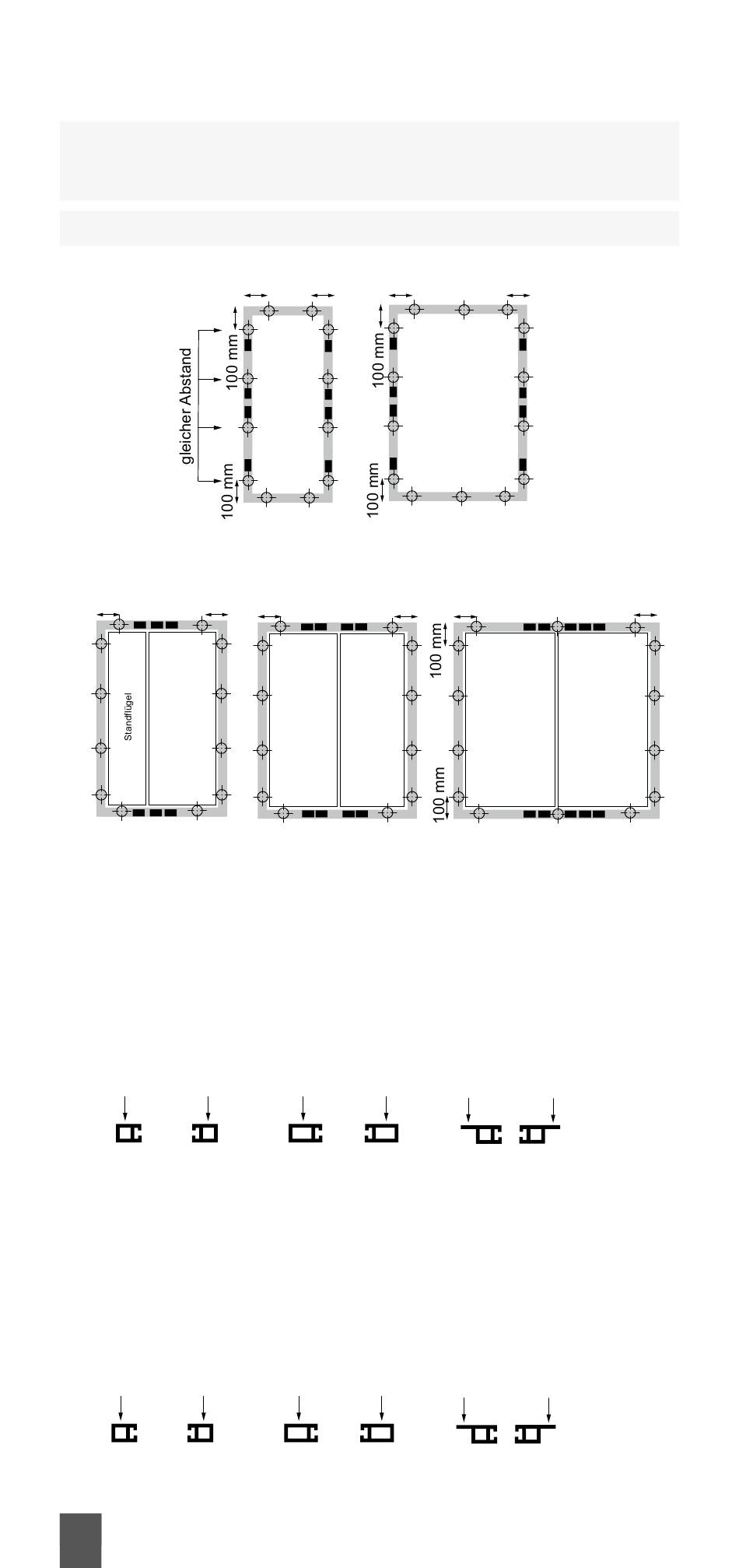

Die folgenden Bohrschemata sind zu beachten!
100 mm
100 mm
100 mm
Gangflügel
Gangflügel
2-flügelig
2-flügelig
Flügelbreite
Flügelbreite
320 bis 400 mm
320 bis 400 mm
a) Bei Montage auf der Laibung oder dem Blendrahmen
Markieren Sie auf der Vorderseite der vertikalen Profile je
nach Größe des Türrahmens mindestens die nach Bohrsche-
ma empfohlenen Bohrlöcher. Verteilen Sie diese gleichmäßig
über die gesamte Profillänge.
Bohrrichtungen im Horizontalschnitt
PT 60/2, PT 63/2
b) Bei Montage in der Laibung oder im Blendrahmen
Markieren Sie auf der Innenseite der vertikalen Profile je
nach Größe des Türrahmens mindestens die nach Bohrsche-
ma empfohlenen Bohrlöcher. Verteilen Sie diese gleichmäßig
Bohrrichtungen im Horizontalschnitt
über die gesamte Profillänge.
Bohrrichtungen im Horizontalschnitt
PT 60/2, PT 61/2,
PT 62/2, PT 63/2
PT 60/2, PT 63/2
Bohrrichtung im Vertikalschnitt
40
trittec AG - Stand 12/2023
oder
100 mm
100 mm
100 mm
100 mm
1 flügelig
1 flügelig
Flügelbreite
Flügelbreite
bis 700 mm
bis 700 mm
100 mm
100 mm
100 mm
Standflügel
Standflügel
2-flügelig
2-flügelig
bis Flügelbreite
bis Flügelbreite
700 mm
700 mm
PT 70/2, PT 73/2
PT 70/2, PT 73/2
100 mm
100 mm
1 flügelig
1 flügelig
Flügelbreite
Flügelbreite
ab 700 mm
ab 700 mm
100 mm
100 mm
100 mm
100 mm
Gangflügel
Standflügel
Gangflügel
PT 65/2, PT 66/2,
PT 67/2, PT 68/2,
PT 71/2, PT 72/2
PT 65/2, PT 66/2,
PT 67/2, PT 68/2,
100 mm
100 mm
100 mm
100 mm
Standflügel
Gangflügel
Gangflügel
2-flügelig
2-flügelig
ab Flügelbreite
ab Flügelbreite
700 mm
700 mm
PT 65/2, PT 66/2,
PT 67/2, PT 68/2
