5. Montageanleitung

5.1. Fensterspannrahmen (FSP)
Es gelten die

Seite
4!
Anschraubmontage von außen
FSP 04/2
Standardmäßig liegen 4 x Abdeckkappen 8 mm (10 820
008) je 600 mm Höhe und Breite des Elementes bei.
1.
Vorbohren des Spannrahmens
Achten Sie darauf, dass die Fläche sauber und groß genug

ist, um ein Verbiegen des Rahmens und Beschädigungen
an der Farblackierung oder dem Gewebe zu vermeiden.
1.1. Legen Sie den Fensterspann-
rahmen mit der Gewebeseite
nach oben auf eine ebene
Fläche und markieren Sie auf
den vertikalen Profilen je nach
Größe 3 bis 4 Löcher.
1.2. Bohren Sie nun an den
markierten Stellen zuerst mit
einem 3,5 mm Bohrer die Pro-
file einmal komplett durch.
1.3. Vergrößern Sie das Loch auf
der Sicht seite mit einem 8 mm
Bohrer. Entgraten Sie es. Hier
werden später die Abdeck-
kappen eingesetzt.
Drehen Sie dazu den Rahmen

einmal um. Bohren Sie das
Profil nicht komplett durch!
Dies beschädigt Ihren Spann-
rahmen.
2.
Vorbohren des
Blendrahmens
2.1. Legen Sie den zur Montage
vorbereiteten Fensterspann-
rahmen mit dem Gewebe zur Innenseite zeigend an den
Blendrahmen an und richten ihn aus.
2.2. Markieren Sie Bohrlöcher auf dem Blendrahmen durch die
Löcher des Spannrahmens und legen Sie das Element zur
Seite.
2.3. Bohren Sie die Befestigungslöcher in den Blendrahmen.
Diese sind entsprechend des Befestigungsmaterials in der
dazugehörigen Größe zu setzen.
3.
Befestigung des Spannrahmens am Blendrahmen
3.1. Schrauben Sie den Spannrahmen mit geeignetem Befesti-
gungsmaterial fest.
3.2. Drücken Sie die Abdeckkappen in die Bohrlöcher.
4.
Prüfen Sie die Gang- und Schließbarkeit des Fensters.

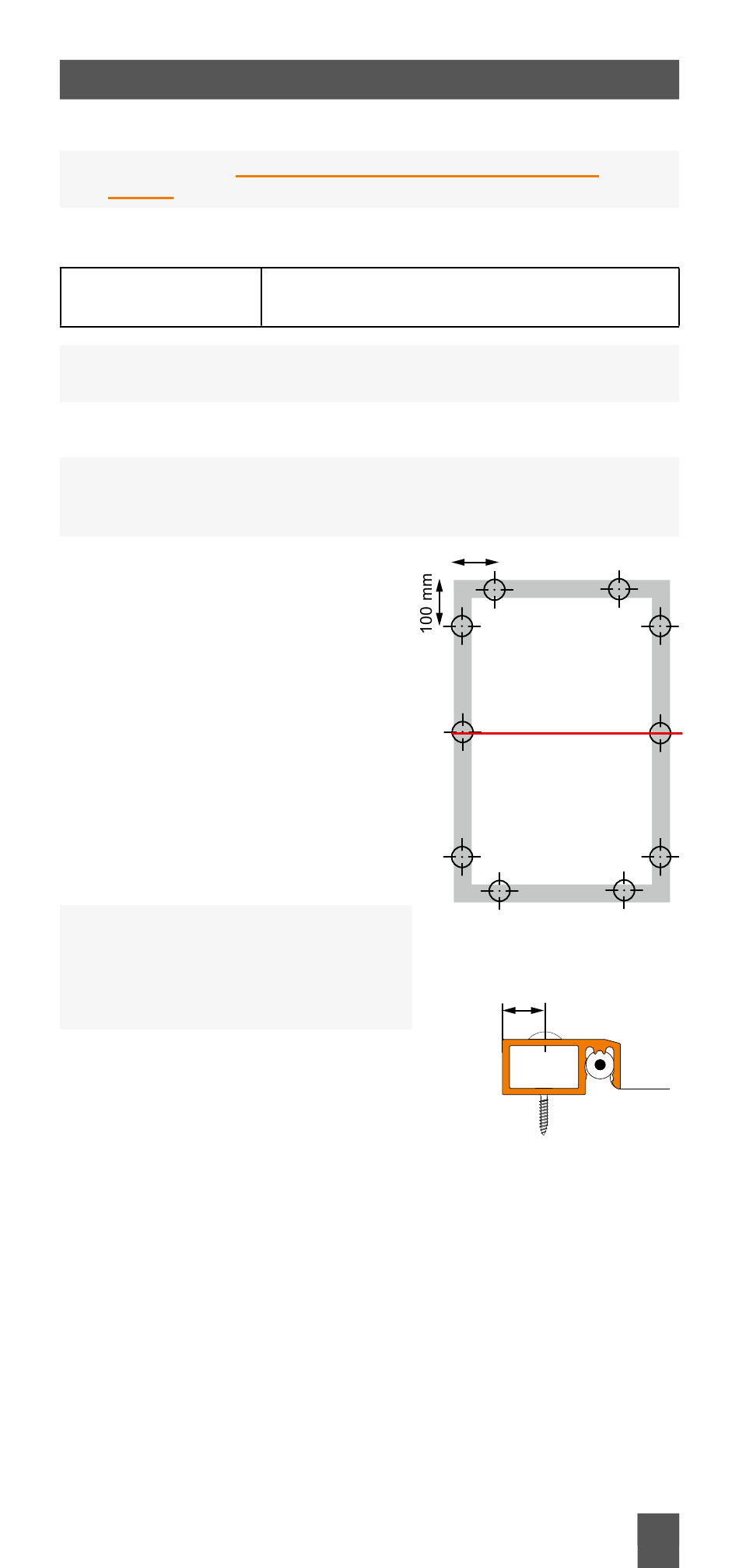

Technische Änderungen und Weiterentwicklungen vorbehalten!
„Allgemeinen Sicherheitshinweise" auf
Auflage auf dem Blendrahmen, ohne Bürsten
und Griffe
100 mm
Mittelstrich
Seitenlänge
bis 1000 mm - 2 Böhrlöcher
ab 1000 mm - 3 Böhrlöcher
7,5 mm
Sichtseite
Gewebeseite
