Einhängemontage von innen mit verschiebbaren
Winkellaschen oben und unten
FSP 48/2
Auflage im Blendrahmen mit umlaufender seitlicher Bürste
Standardmäßig liegen 2 Winkellaschen oben (10 542), 2
Winkellaschen unten (10 543) und 8 x Linsenkopfschraube,
TX, M3 x 3 mm, DIN 7985, A2 (12 779 M03 03) bei. Ab
einer Bestellhöhe bzw. -breite größer als 1500 mm wird auf
Wunsch eine zusätzliche Mittenarretierung in Form von
2 drehbaren Winkellaschensets mitgeliefert. Achtung
in diesen Sets ist 2 x Linsenkopfschraube, TX - M3 x 5
mm, DIN 7985, A2 (12 779 M03 05) statt M3 x 8 enthalten.
1.
Befestigen der Winkellaschen am Spannrahmen
1.1. Legen Sie den Rahmen vor sich auf eine ebene Fläche, so
dass die Griffe zur Decke zeigen. Die Grifflasche zeigt dabei
immer zum Boden.
Achten Sie darauf, dass die Fläche sauber und groß genug

ist, um ein Verbiegen des Rahmens und Beschädigungen
an der Farblackierung oder dem Gewebe zu vermeiden.
Die längere Winkellasche wird oben und die kürzere Win-

kellasche unten montiert.

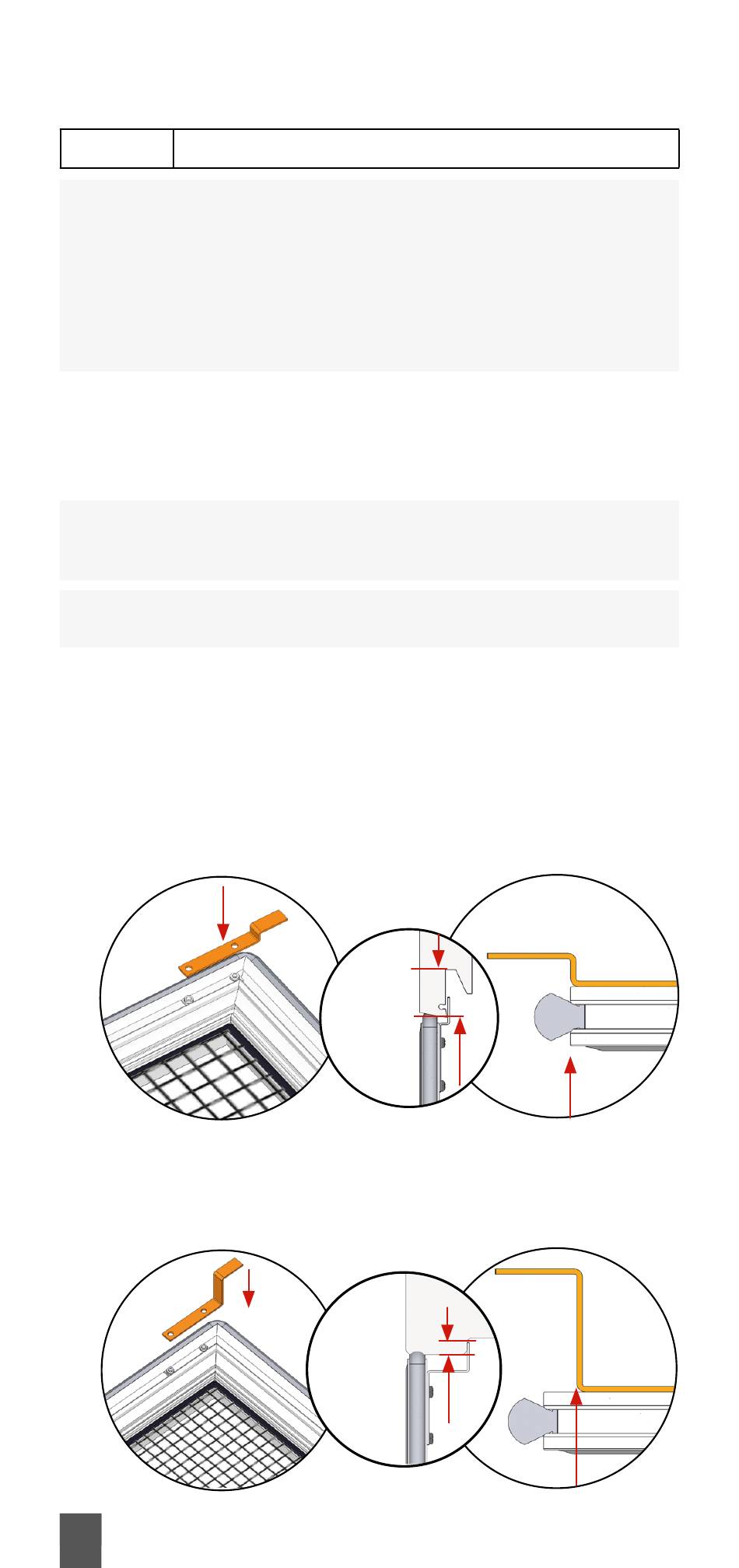

1.2. Befestigen der oberen Winkellaschen
a) Schieben Sie die im Spannrahmen befindlichen oberen Ge-
windeschlitten in Richtung obere Spannrahmenkante.
b) P rüfen Sie nun die Auflagefläche der oberen Winkellasche
auf der Innenseite des Blendrahmens Ihres Fensters. Diese
sollte mindestens 12,5 mm betragen. Ist dies der Fall,
schließen die Winkellaschen mit der Spannrahmen-
außenkante ab.
Ist die Auflage kleiner, müssen die Winkellaschen etwas
tiefer montiert werden. Den Abstand der oberen Falzkante
der Winkellasche zur Spannrahmenaußenkante ermitteln Sie
wie folgt: 12,5 mm - Auflagemaß in mm.
20
trittec AG - Stand 12/2023
mehr als
12,5 mm
weniger
als
12,5 mm
