4.2. Bohren Sie den Zusatzrahmen an den vertikalen Profilen
links und rechts je nach Höhe 1- bis 2-mal komplett durch.
Achten Sie darauf, dass der Untergrund, auf dem Sie Vor-

bohren sauber und groß genug ist, um ein Verbiegen oder
Verkratzen der Lichtschachtabdeckung zu verhindern.
Beachten Sie, dass Ihr Bohrloch von der Außenkante des

Profils 15 mm Abstand benötigt, damit Bürste bzw. Edel-
stahlgewebe nicht beschädigt werden.
Der Abstand der Bohrlöcher von der jeweiligen Ecke des

Zusatzrahmens sollte mindestens 100 mm betragen, damit
die Eckwinkel nicht angebohrt werden.
Entgraten Sie die Bohrlöcher auf der Sichtseite mit einem

Kegelsenker, um die Beschichtung nicht zu beschädigen
und Verletzungen zu vermeiden.
5.
Montieren des Verbindungswinkels am Zusatzrahmen.
(gilt nur für die Modelle KSA 12/2, KSA 16/2)

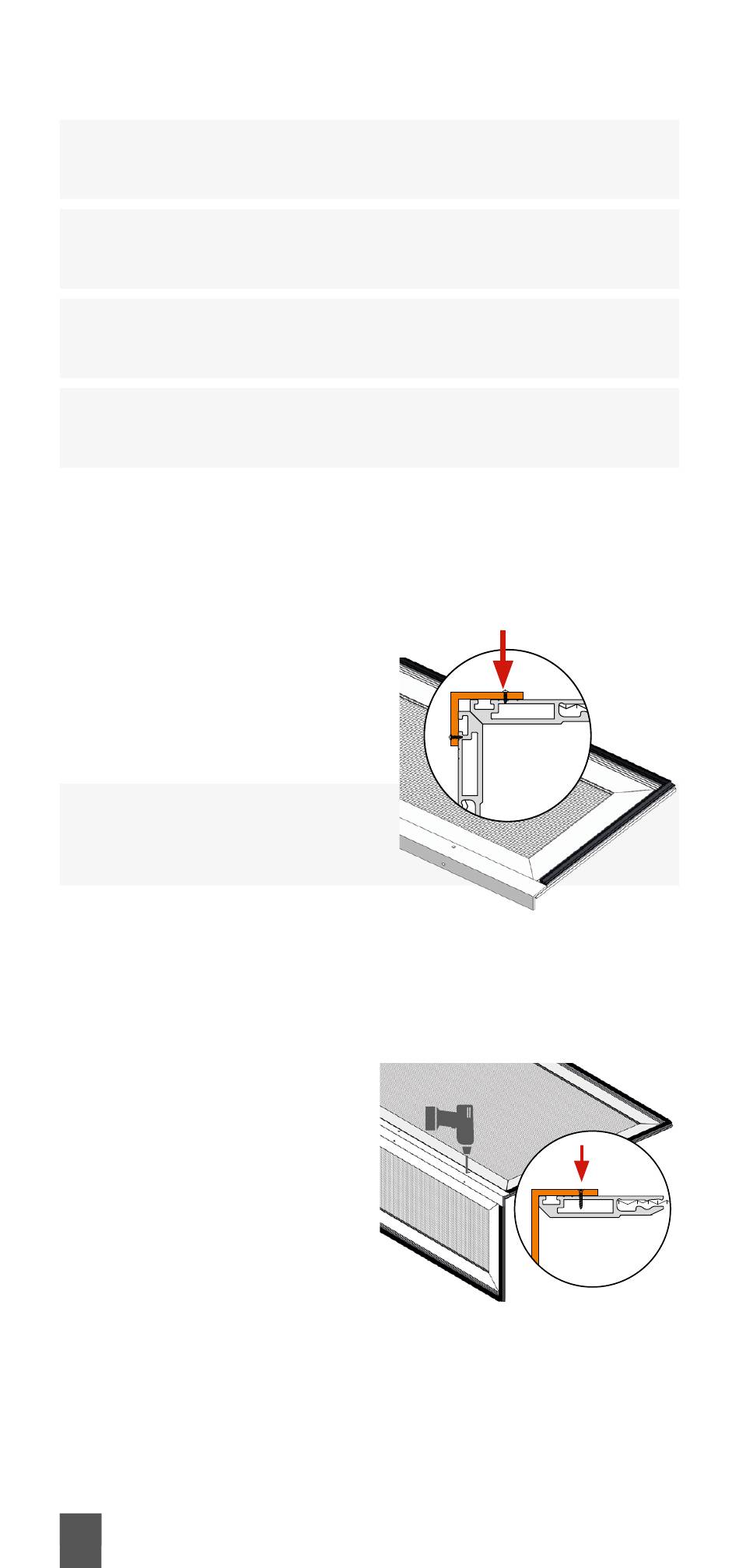

5.1. Dazu legen Sie den
Zusatzrahmen mit der Unterseite nach oben auf eine sichere
Unterlage und positionieren den Verbindungswinkel mit der
längeren Seite auf dem Profil ohne Bürstendichtung. Fixieren
Sie beide.
5.2. Bohren Sie nun mit einem
2,5 mm Bohrer durch die
Löcher der Aufkantung
Löcher in die untere Profil-
wand des Zusatzrahmens.
Bohren Sie das Profil nicht

komplett durch! Dies be-
schädigt Ihre Lichtschacht-
abdeckung.
5.3. Schrauben Sie jetzt den
Verbindungswinkel an der
Lichtschachtabdeckung mit den Schrauben für die Befesti-
gung des Zusatzrahmens fest.
6.
Montieren des Verbindungswinkels an die Lichtschach-
abdeckung.
6.1. Dazu legen Sie die
Abdeckung mit der Unter-
seite nach oben auf eine
sichere Unterlage und
positionieren den Ver-
bindungswinkel (mit dem
bereits montierten Zusatz-
rahmen) auf dem Profil
ohne Bürstendichtung.
Fixieren Sie beide.
6.2. Bohren Sie nun mit einem
60
trittec AG - Stand 12/2023
(gilt nur für die KSA 12/2, KSA 16/2)
