Lichtschachtabdeckungen ohne integrierten Gitterrost
KSA 09/2, KSA 13/2
KSA 10/2, KSA14/2
KSA 11/2, KSA 15/2
KSA 12/2, KSA 16/2
Standardmäßig liegen bei allen Modellen 4 Klemmmuttern
und 4 Spenglerdichtschrauben inkl. Dichtscheibe bei. Bei
KSA 11/2 und KSA 15/2 liegen zusätzlich 1 Aufkantwinkel
vorgebohrt und Schrauben für den Aufkantwinkel in pas-
sender Anzahl bei. KSA 12/2, und KSA 16/2 liegen zusätz-
lich 1 Zusatzrahmen, 1 Verbindungswinkel vorgebohrt und
Schrauben für den Zusatzrahmen in passender Anzahl bei.
Die Montage erfolgt mit Klemmmuttern auf dem Gitterrost.
Beschädigungsgefahr! Der angrenzende Belag (Pflas-
ter, Platten, etc.) am Kellerschacht muss so verlegt sein,
dass die Abdeckung vollflächig auf dem Kellerschachtrost
aufliegt. Gegebenenfalls muss der Belag gesenkt oder das
Kellerschachtrost angehoben werden.
1.
Anbringen der Klemmmuttern
Sollte Ihr Gitterrost eine größere Stärke als 3 mm aufwei-
sen, sind die Klemmmuttern nicht montierbar.
Ist Ihr Gitterrost nicht entnehmbar stecken Sie die Klemm-
muttern entweder aus dem Keller oder von außen durch die
Gitterrostöffnungen auf die Unterseite Ihres Gitterrostes.

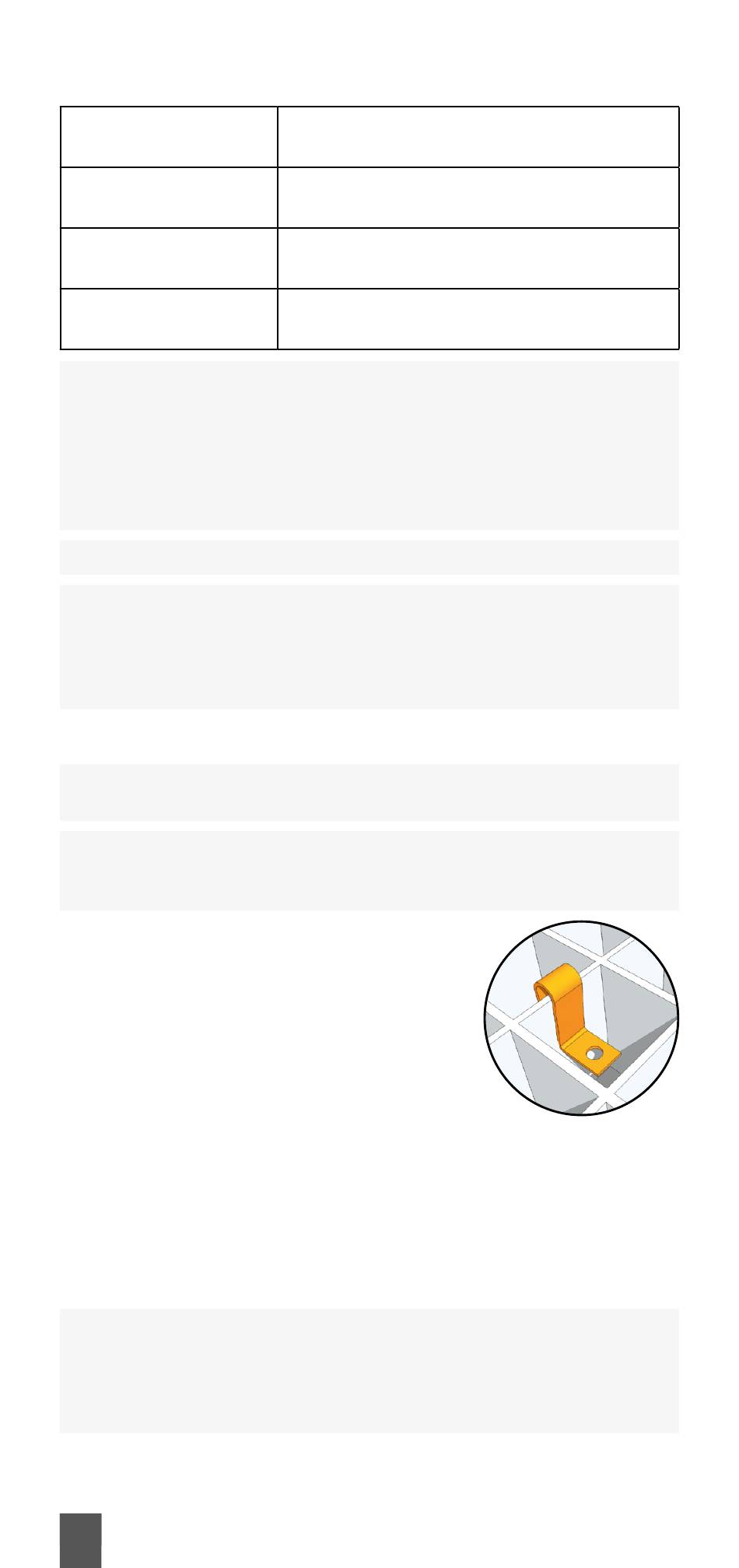

1.1. Entnehmen Sie den Gitterrost aus
Ihrem Lichtschacht, drehen ihn um
und stecken die 4 Klemmmuttern
gleichmäßig vom Rand verteilt auf
den Gitterrost.
1.2. Nun können Sie den Gitterrost
wieder umdrehen und ihn in den
Lichtschacht zurücklegen.
2.
Abhebesicherung/Nachrüstset SuperSafe
Montagevorbereitung
• Wenn Sie eine Abhebesicherung mitbestellt haben, montie-
ren Sie jetzt die Sicherungsbügel auf dem Gitterrost.
• Wenn Sie ein Nachrüstset SuperSafe bestellt haben, mon-
tieren Sie jetzt die Sicherungsbügel inklusive der Unterleg-
platte auf dem Gitterrost.
Nach erfolgter Montage Ihrer Lichtschachtabdeckung im
Lichtschacht, fahren Sie mit der Montage der Abhebe-
sicherung bzw. dem Nachrüstset fort. Beachten Sie dazu
die Montageanleitungen, die der jeweiligen Sicherung
beiliegen.
58
trittec AG - Stand 12/2023
Lichtschachtabdeckung mit 3-seitiger unterer
Bürste und hinterer seitlicher Bürste
Lichtschachtabdeckung mit umlaufender
unterer Bürste
Lichtschachtabdeckung mit Aufkantwinkel,
Abschluss zur Hauswand mit Dichtungsband
Lichtschachtabdeckung mit Zusatzrahmen
Abschluss zur Hauswand mit Bürstendichtung
(optional)
