2.
Montage der Bügelgriffe
Folgen Sie den Schritten aus
„Griffvariante A" Punkt 2
und innen.
Griffvariante E
1.
Lieferumfang
Bauteile für innen liegen bei:
1 x Knopfgriff mit Innengewinde (10 616 000 07)
1 x Linsenkopfschraube, TX - M3 x 8 mm, DIN 7985, A2
(12 799 M03 08)
1 x Gewebeschutzplatte klein, vorgebohrt (10 699 001 08)
Bauteil für außen sind vormontiert:
1 x Griffschale, vorgebohrt
2.

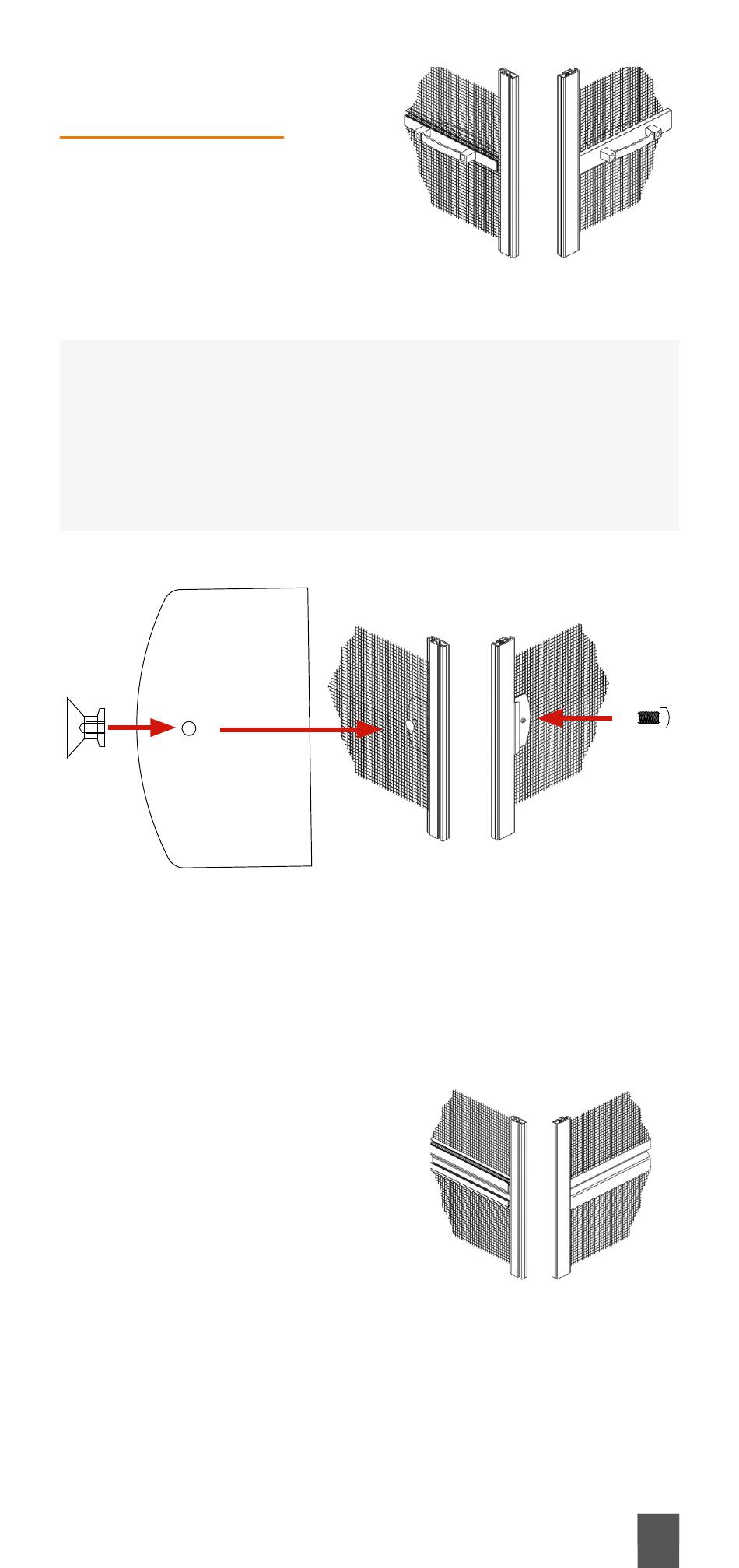

Montage des Knopfgriffs
2.1. Nehmen Sie die Gewebeschutzplatte und positionieren Sie
sie von innen auf dem Gewebe gegen die Griffschale.
2.2. Stecken Sie die Schraube vorsichtig von außen durch die
Griffschale und die Gewebeschutzplatte nach innen.
2.3. Positionieren Sie nun den Knopfgriff am Schraubenende und
fixieren Sie ihn mit der Schraube.
Griffvariante F
Diese Griffvariante besteht
aus einer 2-seitigen vormontierten
Griffsprosse.
Es ist keine Montage
notwendig.
Technische Änderungen und Weiterentwicklungen vorbehalten!
für außen
innen
innen
außen
außen
45
