2 4
S P I R I T
Geben Sie für jeden analogen Messumformer den Tag-Namen
sowie den Nullpunkt und die Endwerte im Abschnitt
Abbildung 24: Konfiguration des Flow-X/P-Bus
I T
F L O W - X B E N U T Z E R H A N D B U CH | U M / F L O W X - D E
„IO/Module/Configuration" (Anzeige EA/Modul/Konfiguration)
ein.

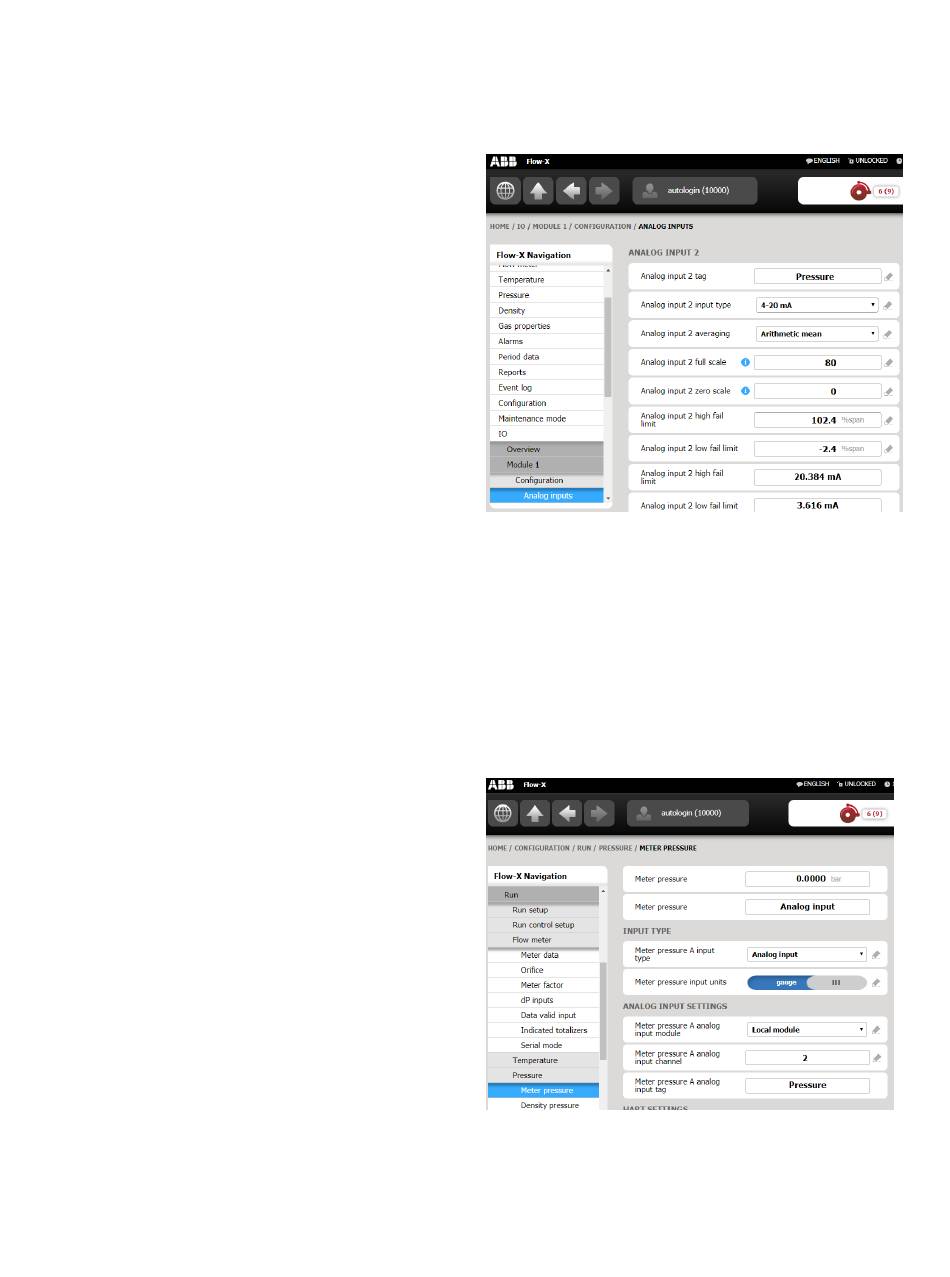

Abbildung 25 Konfiguration des Analog-Messumformers
Im Abschnitt „IO/Module/Diagnostics" (E/A/Modul/Diagnose)
kann überprüft werden, ob das Signal korrekt gemessen wird.
Dann ordnen Sie es dem tatsächlichen Messwert zu, z. B. für
Druck.
•
Gehen Sie zu „Configuration/Meter Run/Pressure"
(Konfiguration/Messgerätbetrieb/Druck).
•
Stellen Sie den Eingangstyp auf „Analog input"
(Analogeingang).
•
Weisen Sie die Kanalnummer zu.
Abbildung 26 Zuweisung des Analog-Messumformers
Konfiguration der HART-Kommunikation
Jedes Durchflussmodul unterstützt an den Analogeingängen 1, 2,
3 und 4 die HART-Kommunikation.
