ANL0551.P65
2108M0501G
6. KALIBRIERUNG UND FUNKTIONSPRÜFUNG
6.2.1 Anschluß des Handgeräts
6.2.1.1

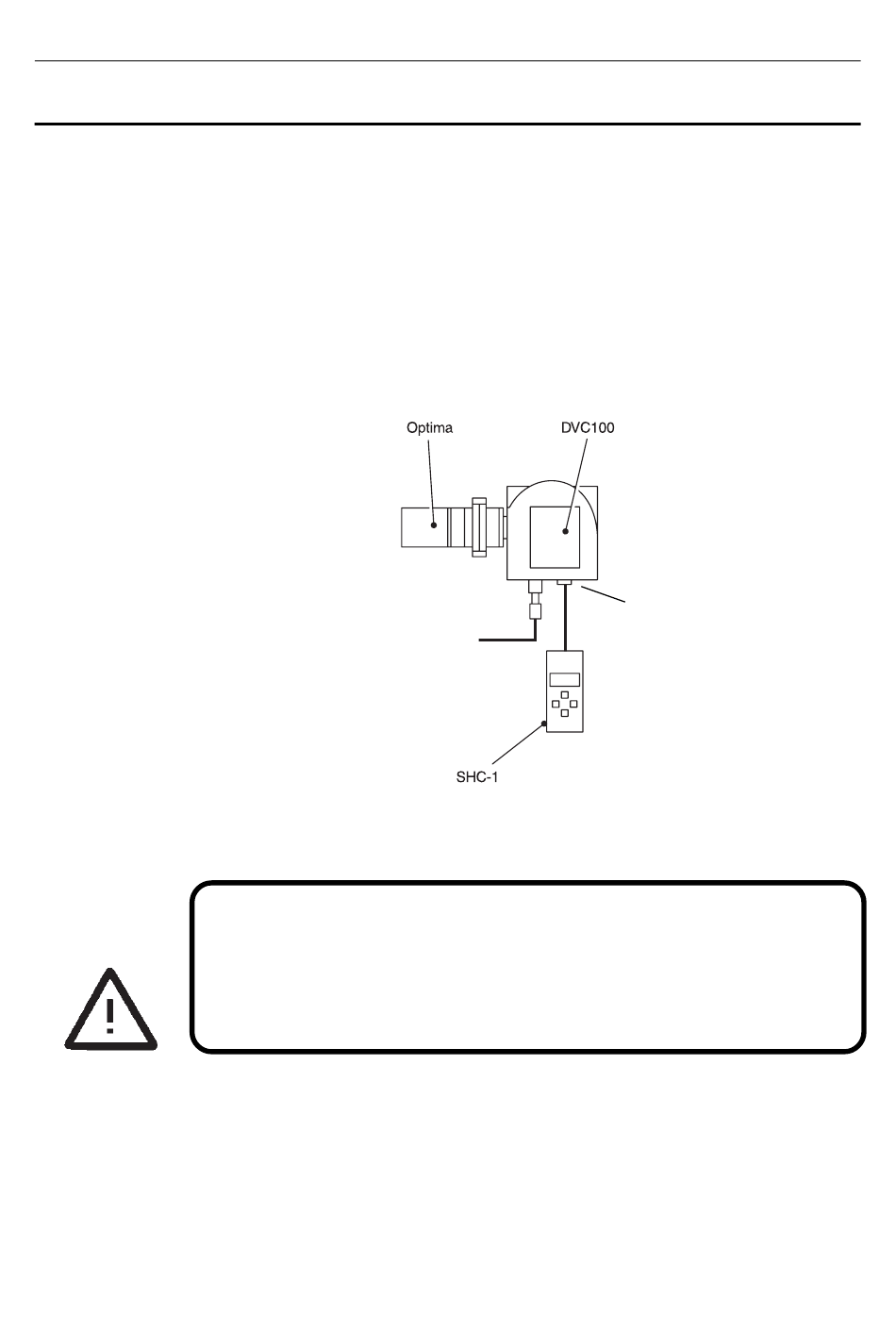

Wenn ein Klemmenkasten des Typs DVC100 oder DX 100
verwendet wird, erfolgt der Anschluß des Handgeräts SHC-1
direkt an der eigensicheren Buchse an der Unterseite des
Klemmenkastens.
6.2.1.2
Beim Anschluß des Handgeräts an einen anderen
Klemmenkastentyp als DVC100 oder DX100 (mit Hilfe des
SHC-Schutzmoduls) ist wie folgt vorzugehen:
(1)
(2)
Klemmenkästen DVC100 und DX100
Andere Klemmenkästen
(Verwendung des SHC-Schutzmoduls)
Das SHC-Schutzmodul darf nur in einem Ex-freien
Bereich eingesetzt werden (ständig Ex-frei oder temporär
Ex-frei bei Vorliegen eines Feuerscheins).
Deckel des jeweiligen Klemmenkastens entfernen.
Das braune Kabel des SHC-Schutzmoduls mit dem
orangen Kabel der digitalen Schnittstelle des Optima
verbinden.
EIGENSICHERE BUCHSE
WARNUNG
57
Ausgabe 04 - 05/02
