4. ELEKTRISCHE ANSCHLÜSSE

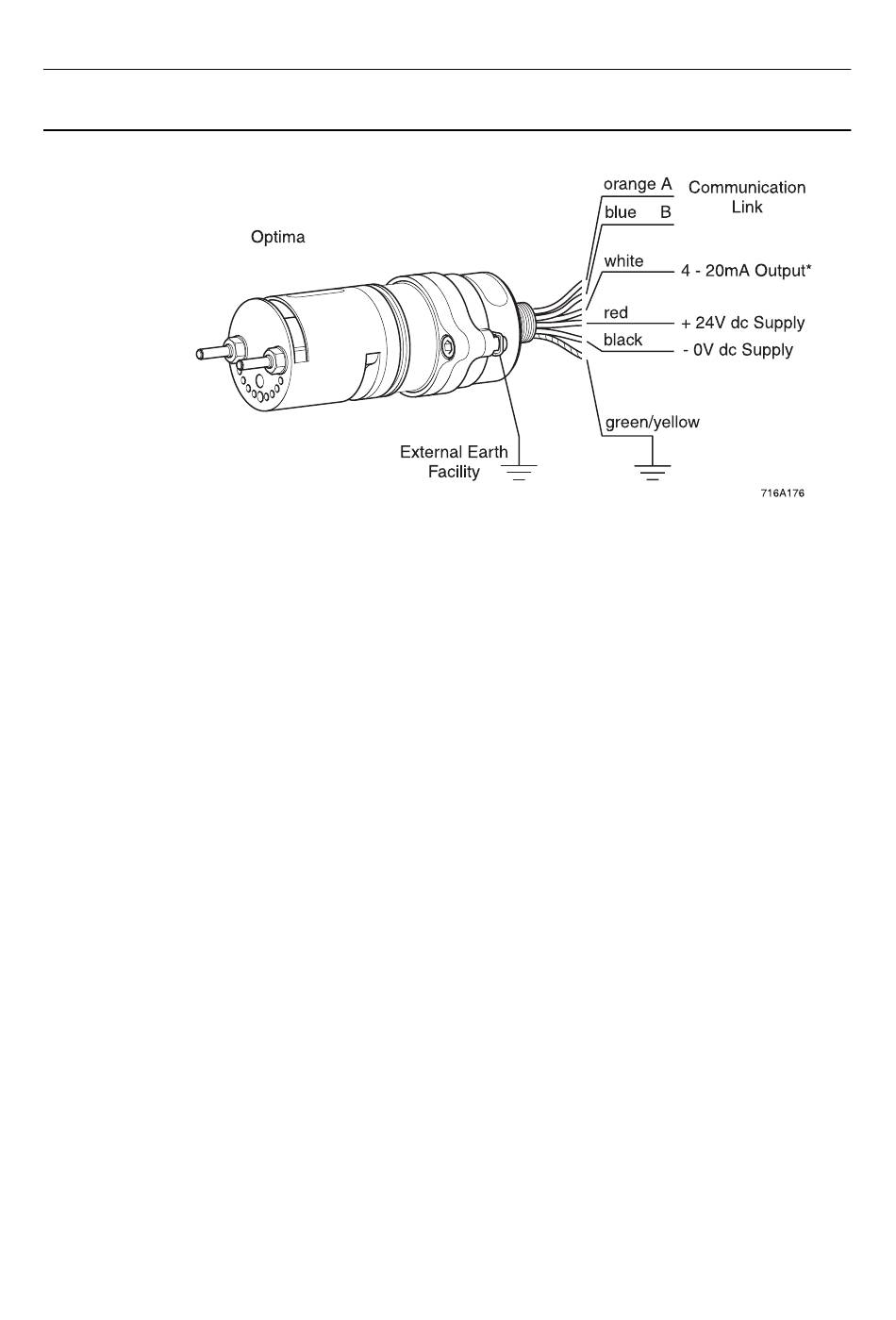

Die RS485-Schnittstelle wird an die orange (RS485(A) und die
blaue (RS485(B) Kabelader des Geräts angeschlossen. Falls
diese Kabeladern nicht verwendet werden, müssen sie
separat mit einer geeigneten Klemme terminiert werden.
4.4 STROMANSCHLUSS +24 V
Die +24 VDC-Stromversorgung muß an die rote (+24 V) und
die schwarze (0 V-Rückleitung) Kabelader des Optima Plus
angeschlossen werden.
4.5 ERDUNGSANSCHLUSS
Der Searchpoint Optima Plus kann auf verschiedene Weise
geerdet werden. Bei der Entscheidung für eine
Erdungsmethode sollten die Empfehlungen in Abschnitt 4.1
berücksichtigt werden. Physikalisch kann ein
Erdungsanschluß entweder mit Hilfe des grün/gelben
Erdleiters, einer Metallmutter zwischen dem Gerät und der
Erdungsplatte des Klemmenkastens oder über eine mit einem
externen Erdungspunkt verbundene Leitung ausgeführt
werden.
