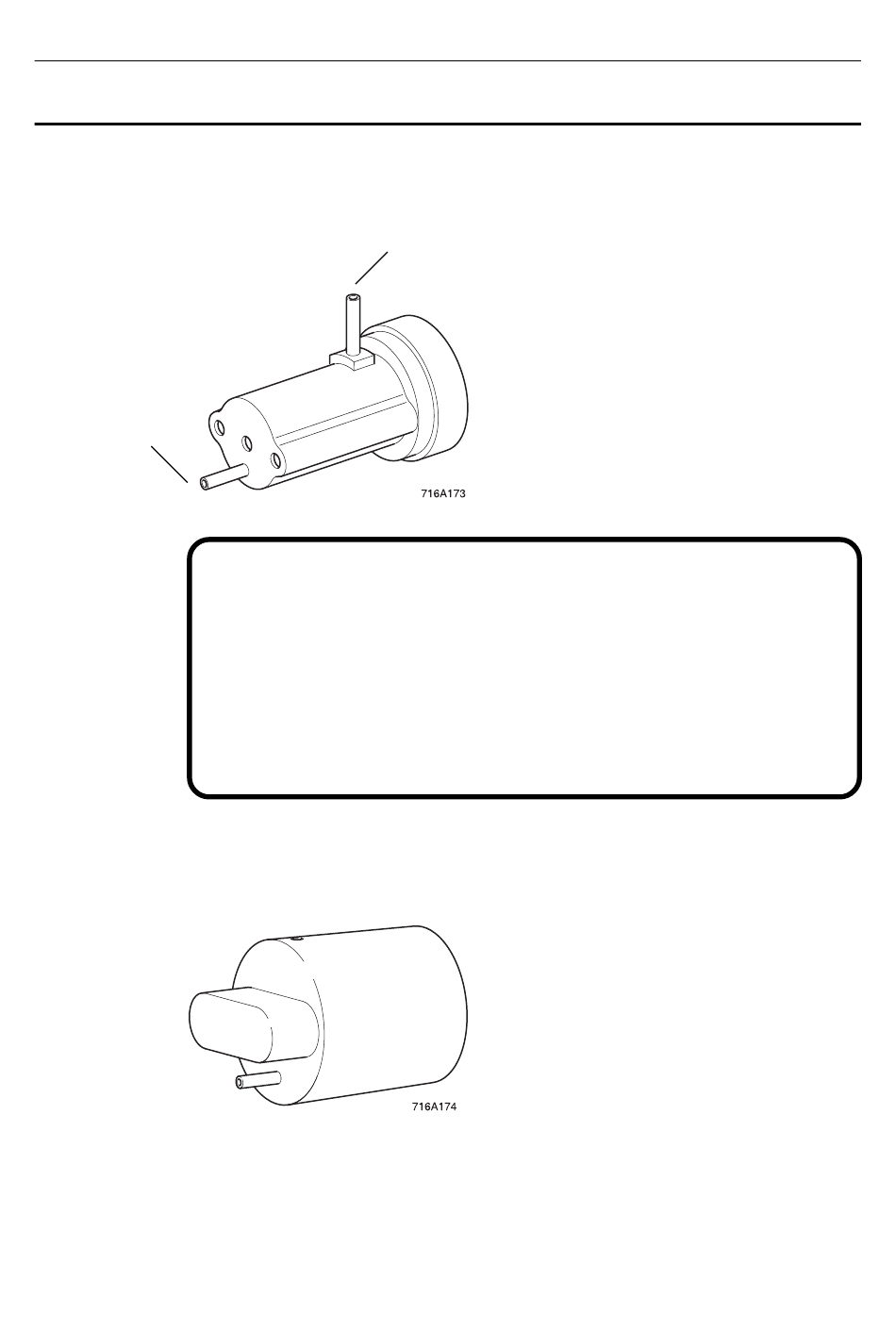

3.4.6 Kalibrierkappe (2108D0272)
Gas Out
3.4.7 Prüfgasmanschette (2108D0258)
3. INSTALLATION
Gas In
SICHERHEITSHINWEIS
Die Kalibrierkappe ist für den kurzfristigen Einsatz am
Optima Plus während der Kalibrierung vorgesehen. Wenn
sie danach nicht abgenommen wird, kann das umgebende
Gas nicht in die Meßkammer des Sensors gelangen.
Deshalb muß der Benutzer die Kappe unbedingt nach der
Kalibrierung abnehmen. Um dies sicherzustellen, sind die
Kalibrierkappen rot lackiert.
Zur genauen Kalibrierung des
Optima Plus in der Werkstatt.
Bevor dieses Zubehörteil
angebracht werden kann,
müssen außer dem Staubschutz
sämtliche vorhandenen
Aufsteckteile und
Schutzabdeckungen von der
Meßkammer entfernt werden.
Die Kalibrierverfahren sind in
Abschnitt 6 beschrieben.
Ermöglicht die bequeme
Gasbeaufschlagung des Optima
Plus am Einsatzort und eignet
sich für Funktionstest- und
Kalbrierzwecke. Die Kappe wird
zum Verschließen der
Gaseinlaßöffnungen auf das
Standard-Wetterschutzgehäuse
gesetzt. Gas wird über einen
Einlaßstutzen an der
Prüfgasmanschette in das
Wetterschutzgehäuse geleitet.
Danach strömt es durch den
Staubschutz in die Meßkammer.
Das Verfahren zur Überprüfung
der Reaktion ist in Abschnitt 5.4
beschrieben.
