Einen Schraubenschlüssel mit Schlüsselweite SW = 13 mm verwenden.
b

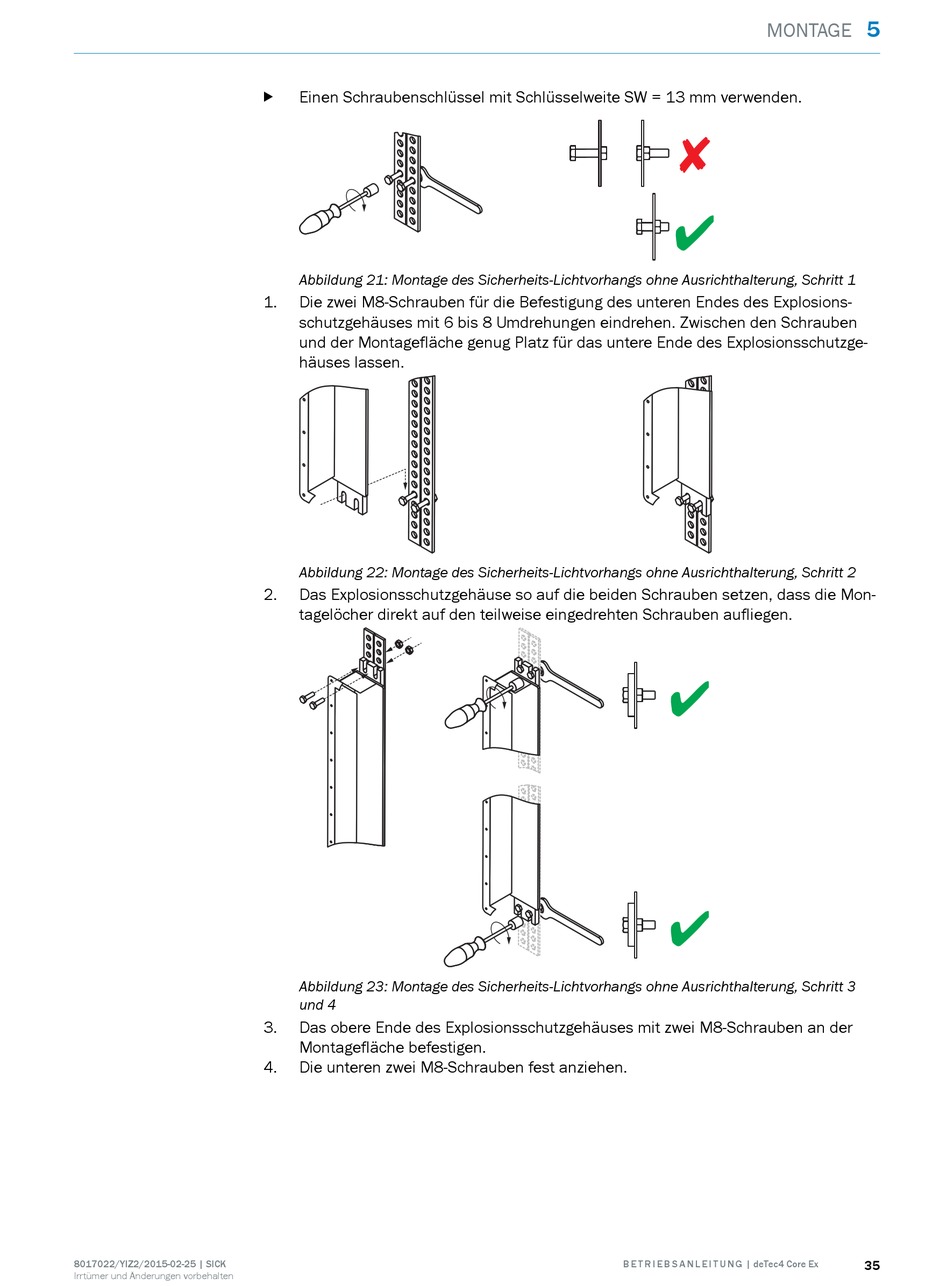

Abbildung 21: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung, Schritt 1
1. Die zwei M8-Schrauben für die Befestigung des unteren Endes des Explosions‐
schutzgehäuses mit 6 bis 8 Umdrehungen eindrehen. Zwischen den Schrauben
und der Montagefläche genug Platz für das untere Ende des Explosionsschutzge‐
häuses lassen.
Abbildung 22: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung, Schritt 2
2. Das Explosionsschutzgehäuse so auf die beiden Schrauben setzen, dass die Mon‐
tagelöcher direkt auf den teilweise eingedrehten Schrauben aufliegen.
Abbildung 23: Montage des Sicherheits-Lichtvorhangs ohne Ausrichthalterung, Schritt 3
und 4
3. Das obere Ende des Explosionsschutzgehäuses mit zwei M8-Schrauben an der
Montagefläche befestigen.
4. Die unteren zwei M8-Schrauben fest anziehen.
