6
INBETRIEBNAHME
de
6.2 Die Einsatzbedingungen prüfen:
8 B E T R I E B S A N L E I T U N G | WTB4FP MultiSwitch

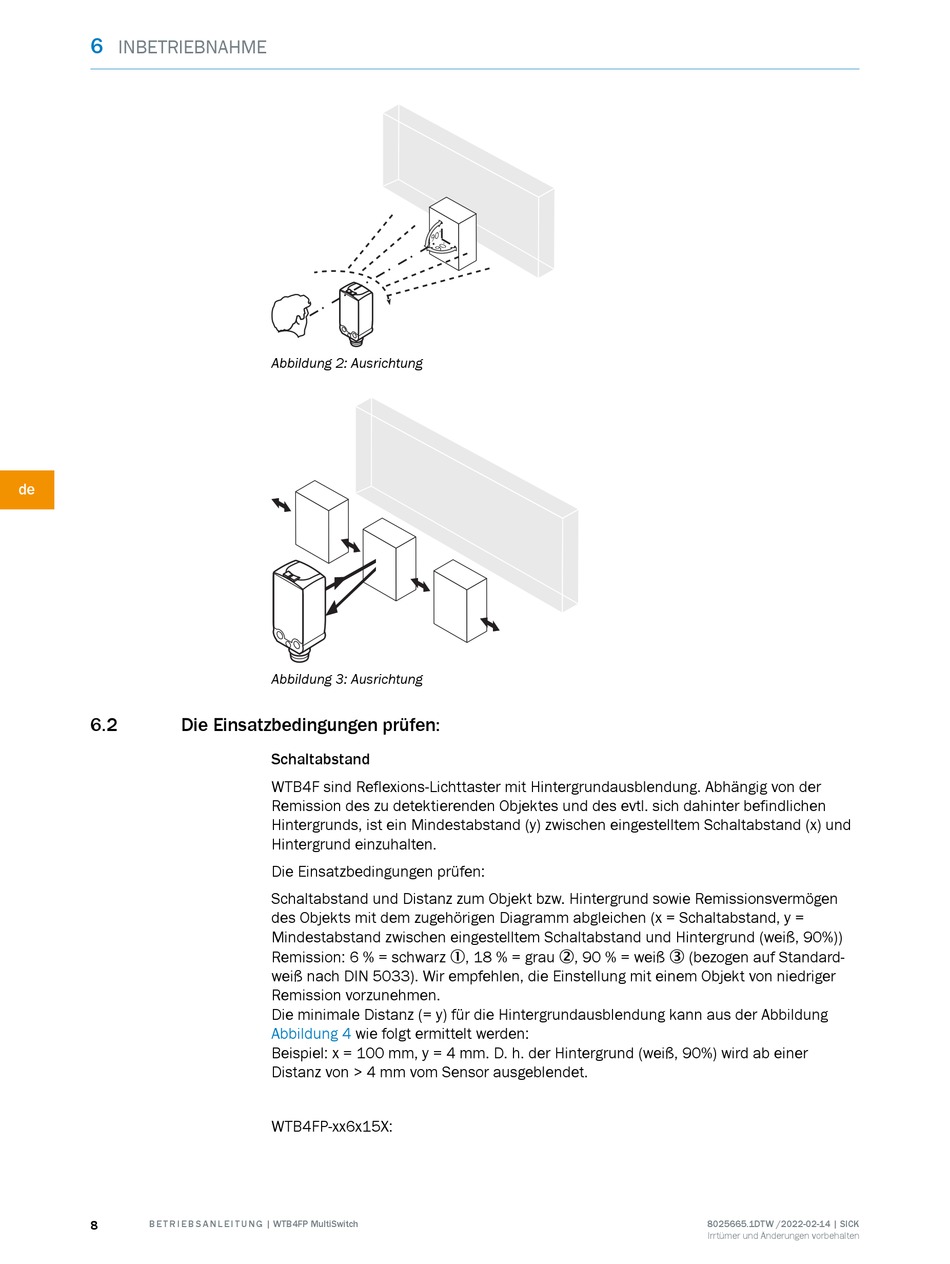

Abbildung 2: Ausrichtung
Abbildung 3: Ausrichtung
Schaltabstand
WTB4F sind Reflexions-Lichttaster mit Hintergrundausblendung. Abhängig von der
Remission des zu detektierenden Objektes und des evtl. sich dahinter befindlichen
Hintergrunds, ist ein Mindestabstand (y) zwischen eingestelltem Schaltabstand (x) und
Hintergrund einzuhalten.
Die Einsatzbedingungen prüfen:
Schaltabstand und Distanz zum Objekt bzw. Hintergrund sowie Remissionsvermögen
des Objekts mit dem zugehörigen Diagramm abgleichen (x = Schaltabstand, y =
Mindestabstand zwischen eingestelltem Schaltabstand und Hintergrund (weiß, 90%))
Remission: 6 % = schwarz 1, 18 % = grau 2, 90 % = weiß 3 (bezogen auf Standard‐
weiß nach DIN 5033). Wir empfehlen, die Einstellung mit einem Objekt von niedriger
Remission vorzunehmen.
Die minimale Distanz (= y) für die Hintergrundausblendung kann aus der Abbildung
Abbildung 4 wie folgt ermittelt werden:
Beispiel: x = 100 mm, y = 4 mm. D. h. der Hintergrund (weiß, 90%) wird ab einer
Distanz von > 4 mm vom Sensor ausgeblendet.
WTB4FP-xx6x15X:
