5.3.3 Die Griffe an der Abdeckung des Explosionsschutzgehäuses montieren
5.3.4

Den Sicherheits-Lichtvorhang montieren

8017022/YIZ2/2015-02-25 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Entzündungs- oder Explosionsgefahr
Prüfen Sie die 3/4"-NPT-Öffnung auf Beschädigungen des Gewindes.
b
Verwenden Sie das Gerät nicht, wenn das Gewinde der 3/4"-NPT-Öffnung beschä‐
b
digt ist.
1. Befestigen Sie die beiden Griffe mit Hilfe der mitgelieferten M6-Schrauben an der
Abdeckung des Explosionsschutzgehäuses.
2. Ziehen Sie die Schrauben mit einem Drehmoment von 4,5 bis 5 Nm an.

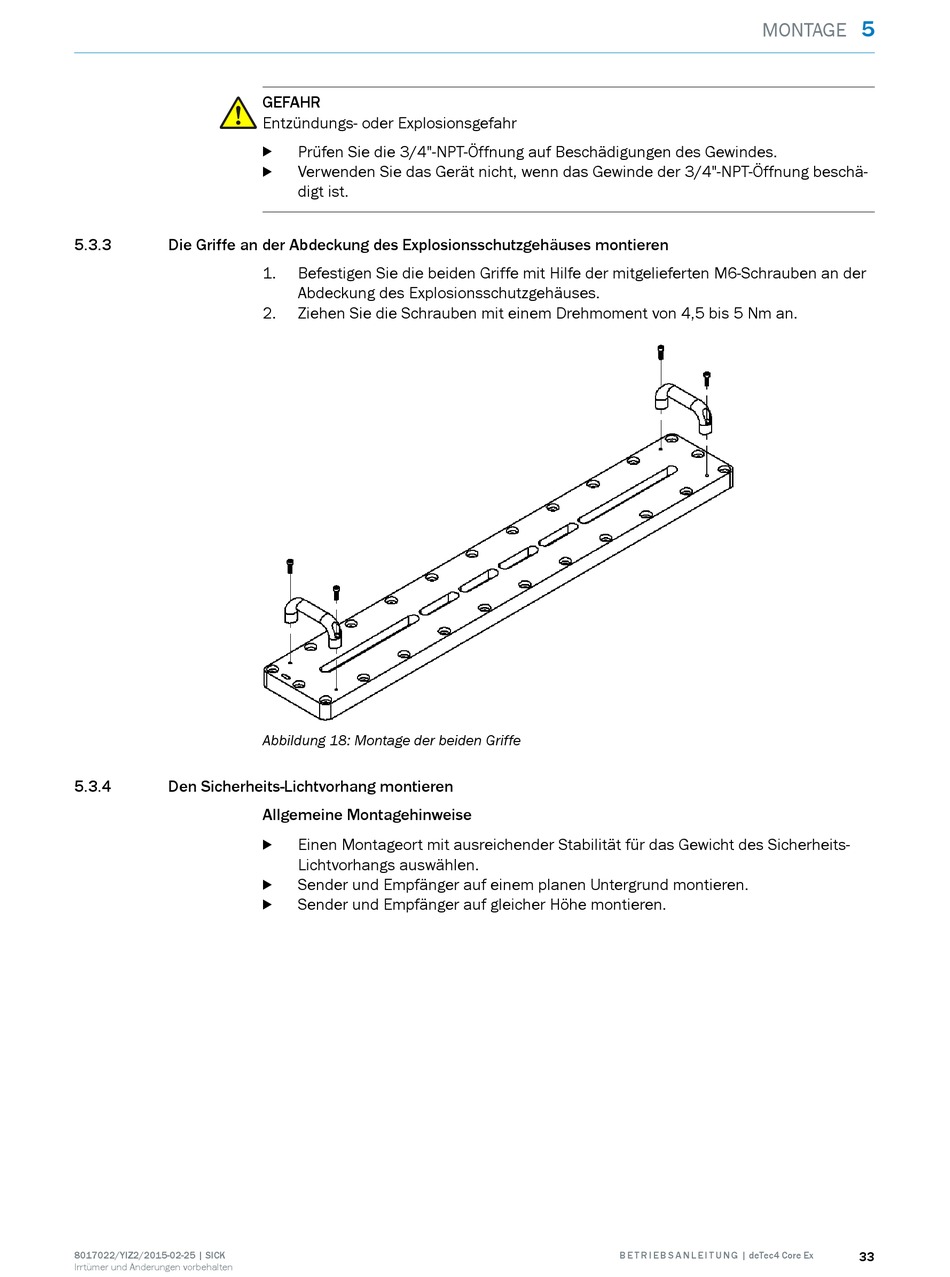

Abbildung 18: Montage der beiden Griffe
Allgemeine Montagehinweise
Einen Montageort mit ausreichender Stabilität für das Gewicht des Sicherheits-
b
Lichtvorhangs auswählen.
Sender und Empfänger auf einem planen Untergrund montieren.
b
Sender und Empfänger auf gleicher Höhe montieren.
b
