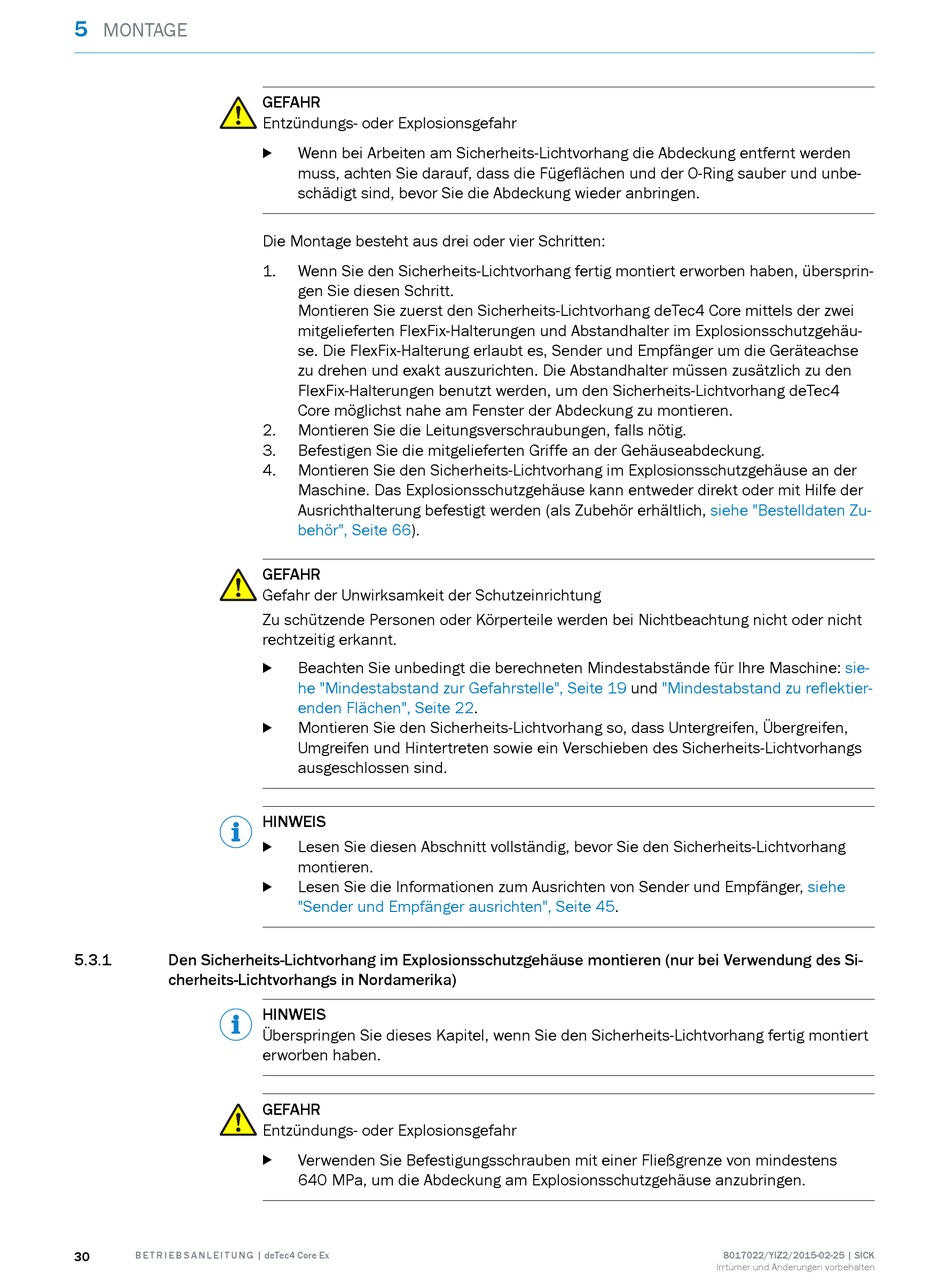

5.3.1 Den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse montieren (nur bei Verwendung des Si‐
cherheits-Lichtvorhangs in Nordamerika)
30 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
GEFAHR
Entzündungs- oder Explosionsgefahr
Wenn bei Arbeiten am Sicherheits-Lichtvorhang die Abdeckung entfernt werden
b
muss, achten Sie darauf, dass die Fügeflächen und der O-Ring sauber und unbe‐
schädigt sind, bevor Sie die Abdeckung wieder anbringen.
Die Montage besteht aus drei oder vier Schritten:
1. Wenn Sie den Sicherheits-Lichtvorhang fertig montiert erworben haben, übersprin‐
gen Sie diesen Schritt.
Montieren Sie zuerst den Sicherheits-Lichtvorhang deTec4 Core mittels der zwei
mitgelieferten FlexFix-Halterungen und Abstandhalter im Explosionsschutzgehäu‐
se. Die FlexFix-Halterung erlaubt es, Sender und Empfänger um die Geräteachse
zu drehen und exakt auszurichten. Die Abstandhalter müssen zusätzlich zu den
FlexFix-Halterungen benutzt werden, um den Sicherheits-Lichtvorhang deTec4
Core möglichst nahe am Fenster der Abdeckung zu montieren.
2. Montieren Sie die Leitungsverschraubungen, falls nötig.
3. Befestigen Sie die mitgelieferten Griffe an der Gehäuseabdeckung.
4. Montieren Sie den Sicherheits-Lichtvorhang im Explosionsschutzgehäuse an der
Maschine. Das Explosionsschutzgehäuse kann entweder direkt oder mit Hilfe der
Ausrichthalterung befestigt werden (als Zubehör erhältlich,
behör", Seite 66).
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen oder Körperteile werden bei Nichtbeachtung nicht oder nicht
rechtzeitig erkannt.
Beachten Sie unbedingt die berechneten Mindestabstände für Ihre Maschine:
b
he "Mindestabstand zur Gefahrstelle", Seite 19
enden Flächen", Seite
Montieren Sie den Sicherheits-Lichtvorhang so, dass Untergreifen, Übergreifen,
b
Umgreifen und Hintertreten sowie ein Verschieben des Sicherheits-Lichtvorhangs
ausgeschlossen sind.
HINWEIS
Lesen Sie diesen Abschnitt vollständig, bevor Sie den Sicherheits-Lichtvorhang
b
montieren.
Lesen Sie die Informationen zum Ausrichten von Sender und Empfänger,
b
"Sender und Empfänger ausrichten", Seite
HINWEIS
Überspringen Sie dieses Kapitel, wenn Sie den Sicherheits-Lichtvorhang fertig montiert
erworben haben.
GEFAHR
Entzündungs- oder Explosionsgefahr
Verwenden Sie Befestigungsschrauben mit einer Fließgrenze von mindestens
b
640 MPa, um die Abdeckung am Explosionsschutzgehäuse anzubringen.
und
22.
45.
siehe "Bestelldaten Zu‐
"Mindestabstand zu reflektier‐
siehe
