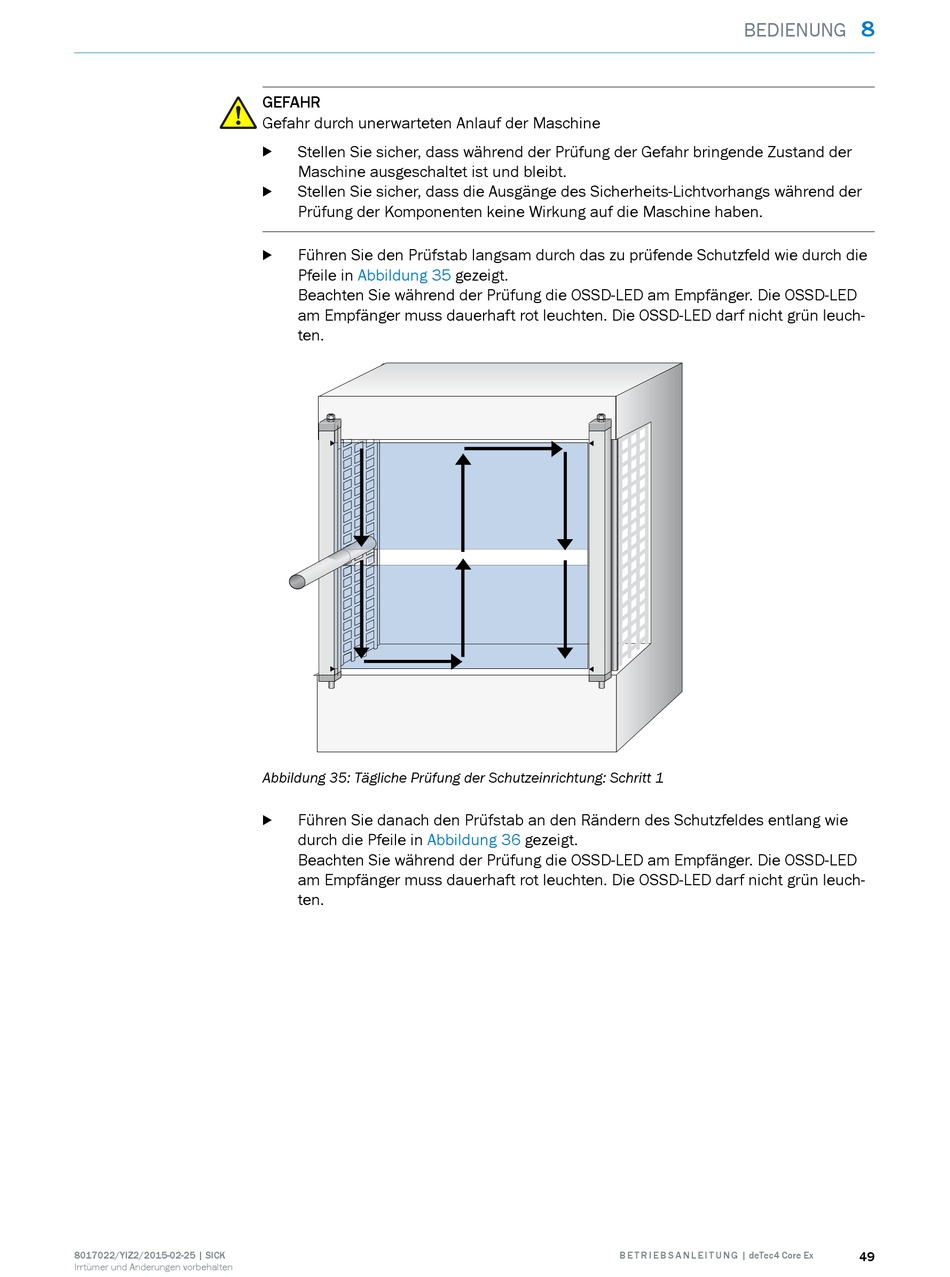

SICK deTec4 Core Ex Betriebsanleitung Seite 49

8017022/YIZ2/2015-02-25 | SICK
Irrtümer und Änderungen vorbehalten
GEFAHR
Gefahr durch unerwarteten Anlauf der Maschine
Stellen Sie sicher, dass während der Prüfung der Gefahr bringende Zustand der
b
Maschine ausgeschaltet ist und bleibt.
Stellen Sie sicher, dass die Ausgänge des Sicherheits-Lichtvorhangs während der
b
Prüfung der Komponenten keine Wirkung auf die Maschine haben.
Führen Sie den Prüfstab langsam durch das zu prüfende Schutzfeld wie durch die
b
Pfeile in Abbildung 35
Beachten Sie während der Prüfung die OSSD-LED am Empfänger. Die OSSD-LED
am Empfänger muss dauerhaft rot leuchten. Die OSSD-LED darf nicht grün leuch‐
ten.
Abbildung 35: Tägliche Prüfung der Schutzeinrichtung: Schritt 1
Führen Sie danach den Prüfstab an den Rändern des Schutzfeldes entlang wie
b
durch die Pfeile in Abbildung 36
Beachten Sie während der Prüfung die OSSD-LED am Empfänger. Die OSSD-LED
am Empfänger muss dauerhaft rot leuchten. Die OSSD-LED darf nicht grün leuch‐
ten.
gezeigt.
gezeigt.
B E T R I E B S A N L E I T U N G | deTec4 Core Ex
8
BEDIENUNG
49
