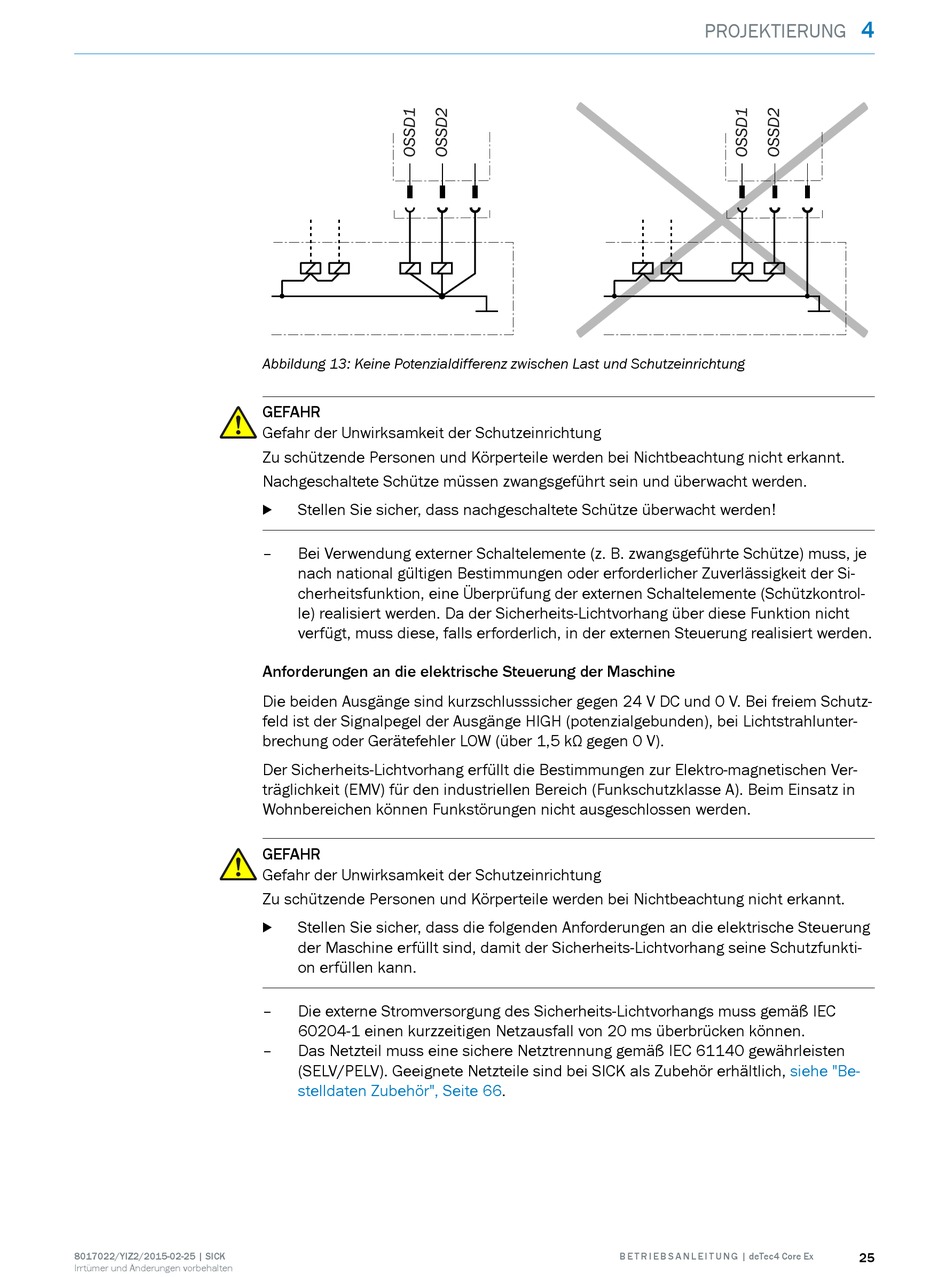

Abbildung 13: Keine Potenzialdifferenz zwischen Last und Schutzeinrichtung
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Nachgeschaltete Schütze müssen zwangsgeführt sein und überwacht werden.
Stellen Sie sicher, dass nachgeschaltete Schütze überwacht werden!
b
– Bei Verwendung externer Schaltelemente (z. B. zwangsgeführte Schütze) muss, je
nach national gültigen Bestimmungen oder erforderlicher Zuverlässigkeit der Si‐
cherheitsfunktion, eine Überprüfung der externen Schaltelemente (Schützkontrol‐
le) realisiert werden. Da der Sicherheits-Lichtvorhang über diese Funktion nicht
verfügt, muss diese, falls erforderlich, in der externen Steuerung realisiert werden.
Anforderungen an die elektrische Steuerung der Maschine
Die beiden Ausgänge sind kurzschlusssicher gegen 24 V DC und 0 V. Bei freiem Schutz‐
feld ist der Signalpegel der Ausgänge HIGH (potenzialgebunden), bei Lichtstrahlunter‐
brechung oder Gerätefehler LOW (über 1,5 kΩ gegen 0 V).
Der Sicherheits-Lichtvorhang erfüllt die Bestimmungen zur Elektro-magnetischen Ver‐
träglichkeit (EMV) für den industriellen Bereich (Funkschutzklasse A). Beim Einsatz in
Wohnbereichen können Funkstörungen nicht ausgeschlossen werden.
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Stellen Sie sicher, dass die folgenden Anforderungen an die elektrische Steuerung
b
der Maschine erfüllt sind, damit der Sicherheits-Lichtvorhang seine Schutzfunkti‐
on erfüllen kann.
– Die externe Stromversorgung des Sicherheits-Lichtvorhangs muss gemäß IEC
60204-1 einen kurzzeitigen Netzausfall von 20 ms überbrücken können.
– Das Netzteil muss eine sichere Netztrennung gemäß IEC 61140 gewährleisten
(SELV/PELV). Geeignete Netzteile sind bei SICK als Zubehör erhältlich,
stelldaten Zubehör", Seite 66.
