7
ERSTINBETRIEBNAHME
46 B E T R I E B S A N L E I T U N G | deTec4 Core Ex

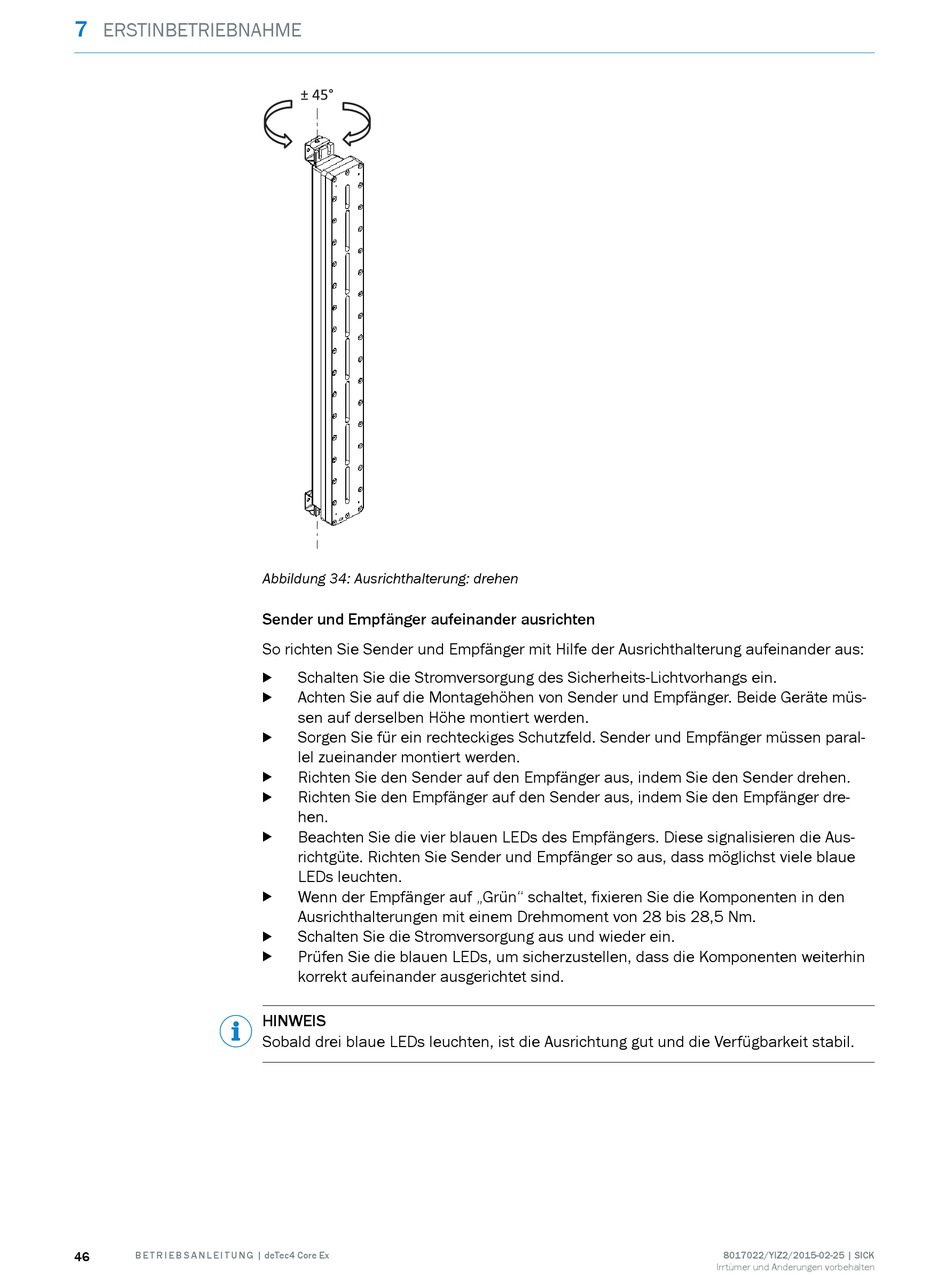

Abbildung 34: Ausrichthalterung: drehen
Sender und Empfänger aufeinander ausrichten
So richten Sie Sender und Empfänger mit Hilfe der Ausrichthalterung aufeinander aus:
Schalten Sie die Stromversorgung des Sicherheits-Lichtvorhangs ein.
b
Achten Sie auf die Montagehöhen von Sender und Empfänger. Beide Geräte müs‐
b
sen auf derselben Höhe montiert werden.
Sorgen Sie für ein rechteckiges Schutzfeld. Sender und Empfänger müssen paral‐
b
lel zueinander montiert werden.
Richten Sie den Sender auf den Empfänger aus, indem Sie den Sender drehen.
b
Richten Sie den Empfänger auf den Sender aus, indem Sie den Empfänger dre‐
b
hen.
Beachten Sie die vier blauen LEDs des Empfängers. Diese signalisieren die Aus‐
b
richtgüte. Richten Sie Sender und Empfänger so aus, dass möglichst viele blaue
LEDs leuchten.
Wenn der Empfänger auf „Grün" schaltet, fixieren Sie die Komponenten in den
b
Ausrichthalterungen mit einem Drehmoment von 28 bis 28,5 Nm.
Schalten Sie die Stromversorgung aus und wieder ein.
b
Prüfen Sie die blauen LEDs, um sicherzustellen, dass die Komponenten weiterhin
b
korrekt aufeinander ausgerichtet sind.
HINWEIS
Sobald drei blaue LEDs leuchten, ist die Ausrichtung gut und die Verfügbarkeit stabil.
