14
ZUBEHÖR
14.2.1

Montage

14.2.2 Reichweitenänderung mit Umlenkspiegeln
68 B E T R I E B S A N L E I T U N G | deTec4 Core Ex
GEFAHR
Gefahr der Unwirksamkeit der Schutzeinrichtung
Zu schützende Personen und Körperteile werden bei Nichtbeachtung nicht erkannt.
Montieren Sie Umlenkspiegel nur an festen Wänden oder Maschinenteilen. Die
b
Position der Umlenkspiegel darf sich nach der Ausrichtung nicht mehr verändern.
Verwenden Sie keine Umlenkspiegel, wenn mit Verschmutzungen, Tropfenbildung,
b
Tau oder Reif an den Umlenkspiegeln zu rechnen ist.
Stellen Sie sicher, dass die Umlenkspiegel jederzeit frei von Verschmutzungen,
b
Tropfenbildung, Tau oder Reif sind.

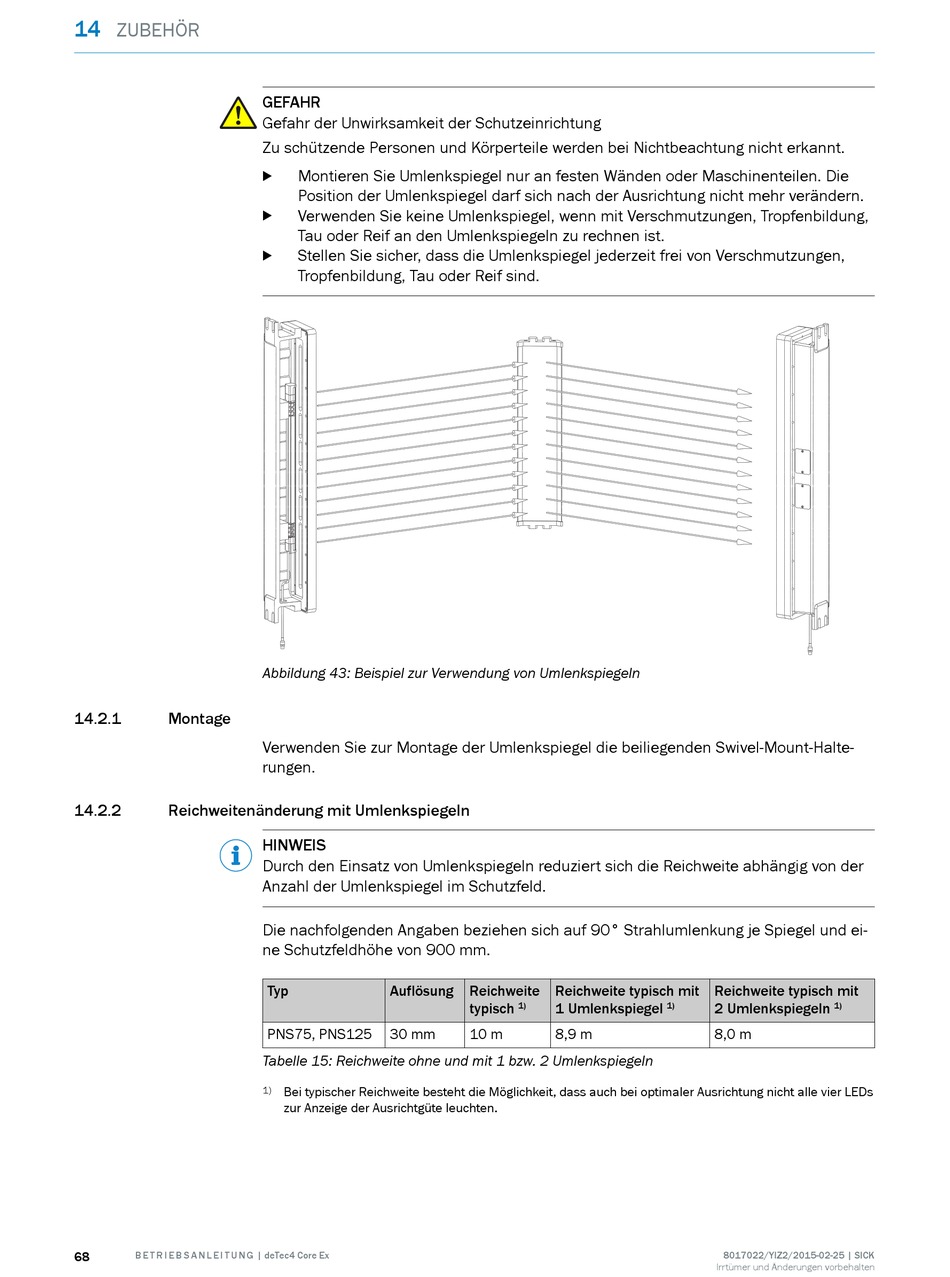

Abbildung 43: Beispiel zur Verwendung von Umlenkspiegeln
Verwenden Sie zur Montage der Umlenkspiegel die beiliegenden Swivel-Mount-Halte‐
rungen.
HINWEIS
Durch den Einsatz von Umlenkspiegeln reduziert sich die Reichweite abhängig von der
Anzahl der Umlenkspiegel im Schutzfeld.
Die nachfolgenden Angaben beziehen sich auf 90° Strahlumlenkung je Spiegel und ei‐
ne Schutzfeldhöhe von 900 mm.
Typ Auflösung
PNS75, PNS125 30 mm
Tabelle 15: Reichweite ohne und mit 1 bzw. 2 Umlenkspiegeln
1) Bei typischer Reichweite besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle vier LEDs
zur Anzeige der Ausrichtgüte leuchten.
Reichweite Reichweite typisch mit
typisch 1 Umlenkspiegel
1)
10 m 8,9 m
Reichweite typisch mit
2 Umlenkspiegeln
1) 1)
8,0 m
