1 Einleitung
In den Linienschreiber LINAX 4000M ist ein Bedien- und Anzeige-
tableau eingebaut. Es ist nach Herausnehmen des Schreibtischs
zugänglich.
Alphanumerische Texte können nur über die Schnittstelle RS 485
eingegeben werden; zur Parametrierung des Schreibers über
diese Schnittstelle steht das Parametrierprogramm
PARATOOL L4000M (Bestellnummer A402C) zur Verfügung.
2 Registrierbetrieb
• Zur Papierpositionierung den Schreibtisch an den beiden Griff-
mulden nach hinten drücken. Das Registrierpapier wird in
Ablaufrichtung beschleunigt transportiert (bis zum Maximalvor-
schub).
3 Bedien- und Anzeigetableau
Das Bedien- und Anzeigetableau enthält 5 rote 7-Segment-Anzei-
gen und 3 Tasten.
Anzeige
Tastatur
<
> Scroll-up-Taste:
nächste Ziffer bei Einstellung numerischer Werte, Rück-
sprung ins Hauptmenü
<
> Scroll-right-Taste:
nächster Hauptmenüpunkt, nächster Parameter, nächster
Parameterwert, nächste Ziffernposition
<
> Enter-Taste:
Parameter oder Parameterwerte anwählen oder verlassen.
GMC-I Gossen-Metrawatt GmbH
4 Ablauf
4.1 Start
• Entriegelungshebel Eh (siehe Bild 1) nach unten drücken; der
Schreibtisch schwenkt aus. Schreibtisch herausnehmen.

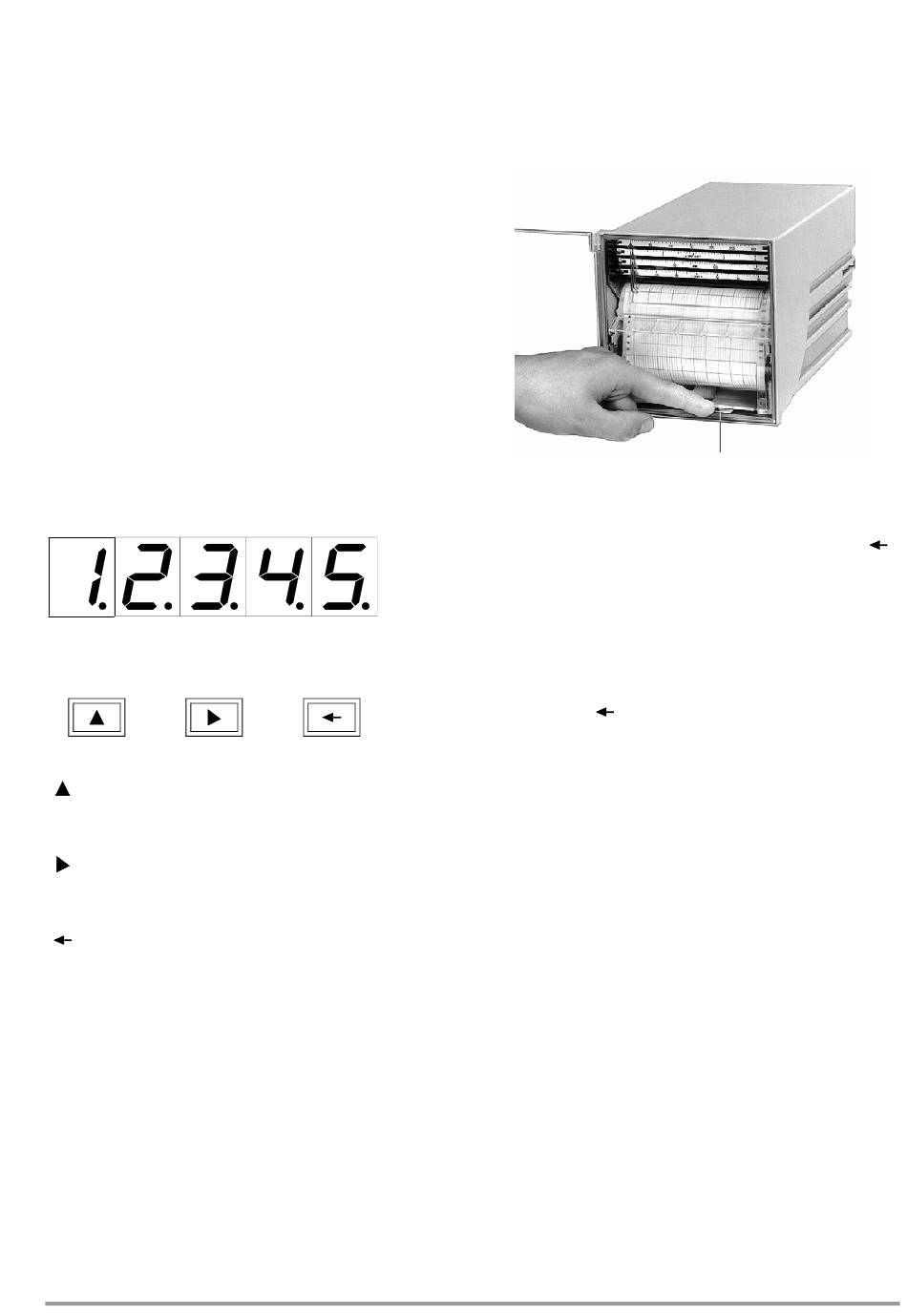

Bild 1
Herausnehmen des Schreibtisches
Nach Herausnehmen des Schreibtisches werden – wenn vorhan-
den – Fehlermeldungen angezeigt. Diese sind mit der Taste <
zu quittieren.
Ist keine Fehlermeldung vorhanden, wird die Software-Version
des Schreibers angezeigt.
Wenn die Versionsnummer angezeigt wird, sind die Messsysteme
aktiv. Die aktuellen Messwerte werden angezeigt.
• Mit der Taste <
> den Parametriermode des Schreibers ein-
schalten.
Die Schreibfedern werden in Parkposition gefahren:
violett ca. 5 %
der Schreibbreite
blau
ca. 30 % der Schreibbreite
rot
ca. 60 % der Schreibbreite
grün
ca. 95 % der Schreibbreite
Wurde ein Passwort vergeben, wird die Passworteingabe verlangt
(siehe Abschnitt „Systemparameter", S. 8).
Ist kein Passwort vergeben, wird der Hauptmenüpunkt „System-
daten" angezeigt.
Eh
>
3
